3 图形用户界面 SIPLACE 软件指南 SR.504.xx
3.3 用户界面 - 视图与菜单 2003 年 1 月版
42
注意
只有贴片机选项中安装了 PCB 条形码识别器并在贴片机选项中被激活后，才能调用 “PCB
barcode ... （PCB 条形码…）”菜单项。 3

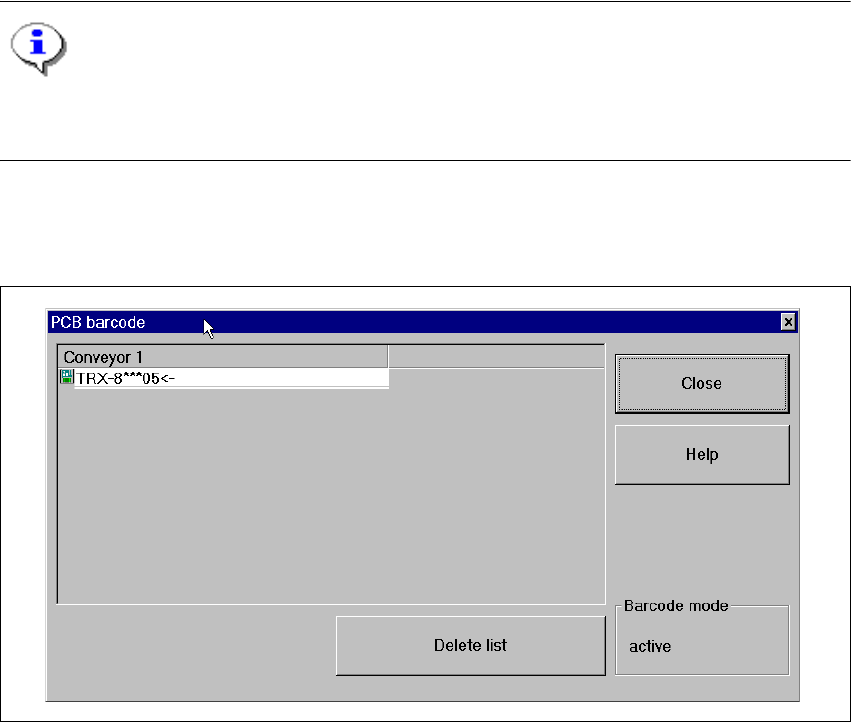

Æ 单击 “PCB barcode ... （PCB 条形码…）”菜单项。
屏幕将打开 “PCB barcode （PCB 条形码）”对话框。
3
Fig. 3.3 - 13
“
PCB
条形码
"
对话框 （例如：仅 1 传导轨道）
Æ 单击 “Delete list （删除列表）”按钮，删除列表中的所有条目。
Æ 单击 “Close （关闭）”按钮，关闭该对话框。
3
SIPLACE 软件指南 SR.504.xx 3 图形用户界面
2003 年 1 月版 3.3 用户界面 - 视图与菜单
43
配置可跟踪性 3
只有可跟踪性选项安装到贴片机时，此功能才有效。可跟踪性是一个可选的升级版。该选项可使
用户在生产过程中 , 生成有关所有提到的贴片机的可跟踪性数据。 3
在印制电路板的生产过程中，可跟踪性是指对长时间的生产情况进行跟踪。如，可跟踪性可确定
装配某个印制电路板使用了哪个批次的哪些元件。 3
另请参阅 第
7
9 页
“可跟踪性”
选项。
3
3
3 图形用户界面 SIPLACE 软件指南 SR.504.xx
3.3 用户界面 - 视图与菜单 2003 年 1 月版
44
3.3.2.4 “设置”菜单
“
Setting （设置）”菜单只能在主菜单中提供。该选项可用于设置在执行某一操作前是否
必须对其进行确认，或当某一事件发生时，是否应该显示一个包括相关信息的对话框，
然后再由用户进行确认。
3

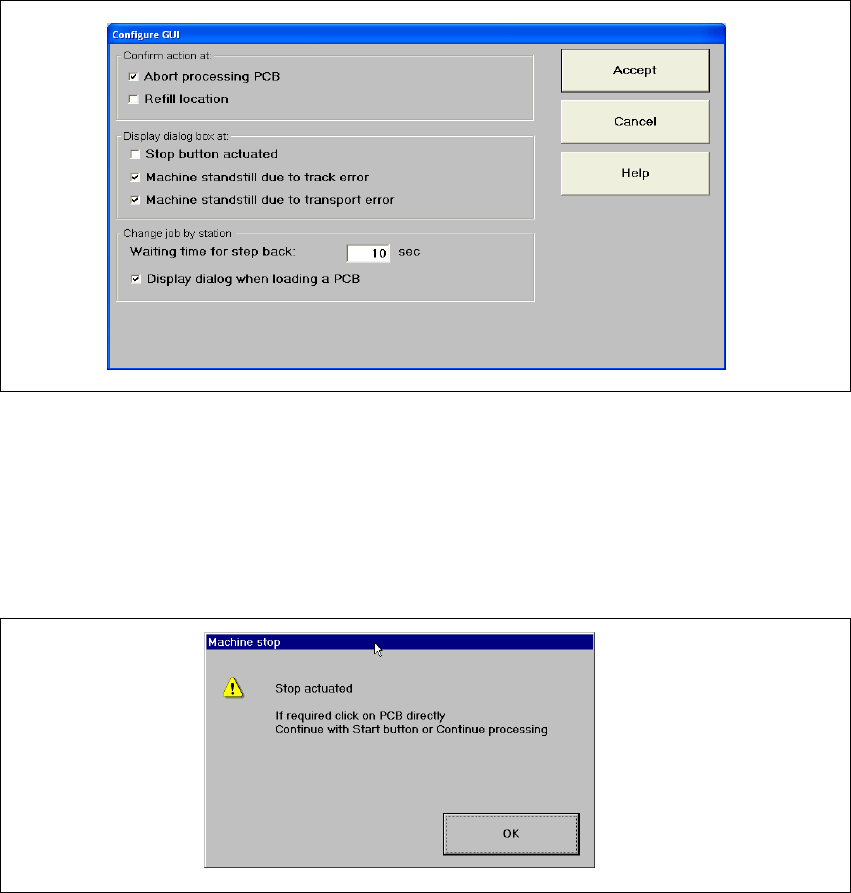

Æ 单击 “Configure GUI ... （配置 GUI…）”菜单项。
屏幕将显示以下窗口。
3
Fig. 3.3 - 14
“配置 GUI”对话框
Æ 激活 / 禁用所需选项的复选框。
Æ 单击 “Accept （接受）”，保存设置。
举例：如果激活停机按钮而且选中 “Stop button actuated （激活停机按钮）”复选框，则屏幕将
显示以下对话框，必须对其进行确认。 3
3
Fig. 3.3 - 15
“激活停机按钮”复选框
如果没有选中该复选框，那么屏幕就不会显示上面的对话框。 3
