4.1.2 接通贴片机之前的检查工作
小心
接通贴片机之前，执行下列步骤。 4
Æ 检查以确保贴片机已接好电源及压缩空气供给。
Æ 完成贴片机的目视检查。尤其要确保在悬臂的运行范围内没有障碍。
Æ 确保所有贴片头的 Z 轴处于顶端的位置。
Æ 关上供料器盖和保护罩。
Æ 确保在线控计算机的软盘驱动器中没有软盘。
SIPLACE 软件指南 SR.504.xx 4 SIPLACE 生产线的接通和关闭
2003 年 1 月版 4.1 接通 SIPLACE 生产线
51
4.1.3 接通贴片机 / 启动站计算机程序的用户界面
小心
只有在 SIPLACE Pro 计算机上的线控 GUI 已启动且作业已下载完成后，才能打开贴片机。
现在，可以进行回参考点，否则，贴片机将 “等待与 SIPLACE Pro 连接”。 4
Æ 从主电源开关上接通贴片机，并在站贴片机接通后检查压力表上是否显示出所需的工作压力。
站计算机软件已装载。如果 SIPLACE Pro 计算机已连通，且通信未出现任何故障，则出现
“操作员”接入级别的站计算机用户界面的主视图。 ( 参见图 . 4.1 - 2).
4

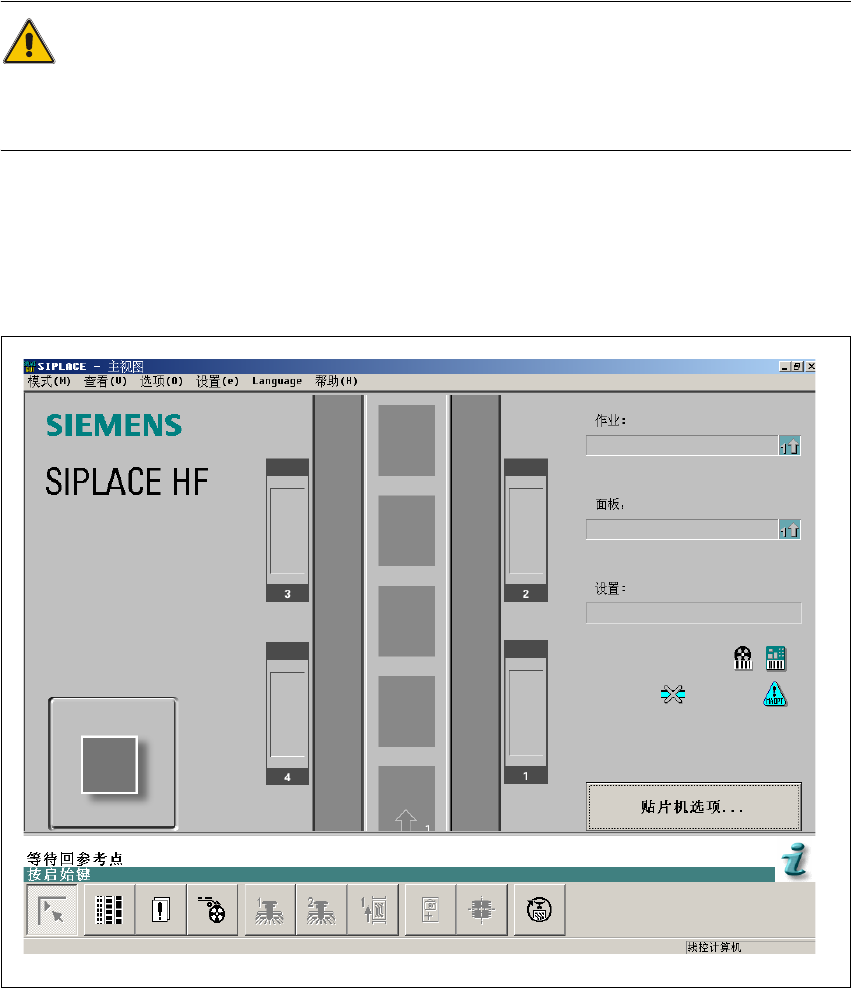

Fig. 4.1 - 2
加载站计算机软件后的主菜单
4 SIPLACE 生产线的接通和关闭 SIPLACE 软件指南 SR.504.xx
4.1 接通 SIPLACE 生产线 2003 年 1 月版
52
注意
“State( 状态 )”行中的状态域内显示贴片机的当前状态，而您要完成的操作则显示在 “Action(
操作 )”行内 （见图 4.1 - 2）。 4
Æ 当屏幕上显示 “Press start button （按下启动按钮）”提示符时，按下一个启动按钮。
( 启动按钮位于输入侧、输出侧和贴片机左侧和右侧的控制面板上 - 仅限于 HS-50。)
在所有轴上进行回参考点。回参考点完成后，贴片机即准备好可以开始运行。
用户界面的工作区将显示 符号。
4
4
4
4.1.4 “SIPLACE 生产线接通”流程图
以下流程图说明在 SIPLACE 生产线接通和启动时，进行的工作。 4
