SIPLACE 软件指南 SR.504.xx
7.6 “可跟踪性”选项 2003 年 1 月版
80
7.6.3 用户界面设置
7.6.3.1 贴片机选项设置
要操作可跟踪性或元件检验，必须激活贴片机选项中的 “Comp. verification with barcode （元件
条形码检验）”设置。 7

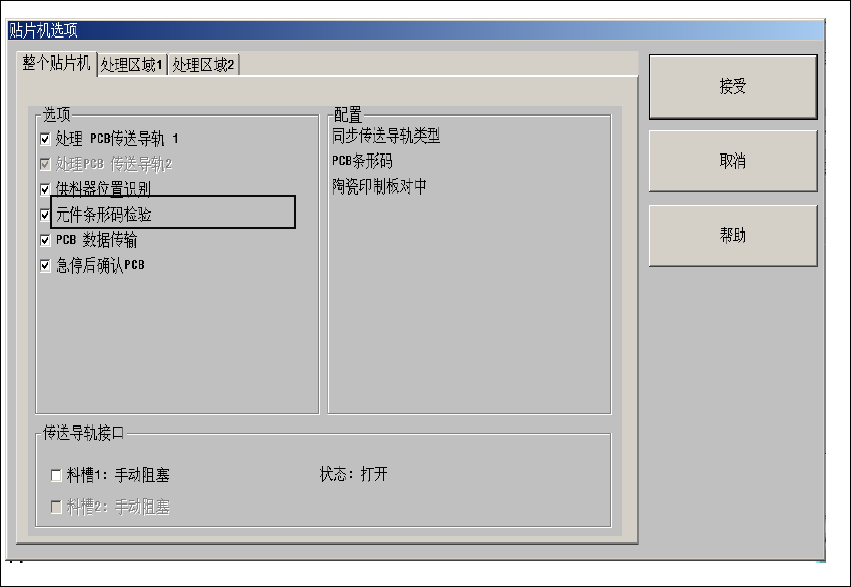

Fig. 7.6 - 1
对话：贴片机选项
–
元件条形码检验
SIPLACE 软件指南 SR.504.xx
2003 年 1 月版 7.6 “可跟踪性”选项
81
7.6.3.2 “配置可跟踪性”菜单中设置
在 SIPLACE 用户界面的 Options => Configure Traceability（选项 => 配置可跟踪性） 菜单中，
操作员可更改可跟踪性设置。要获取该参数的详细说明，请参阅 Online Help （联机帮助） 。 7

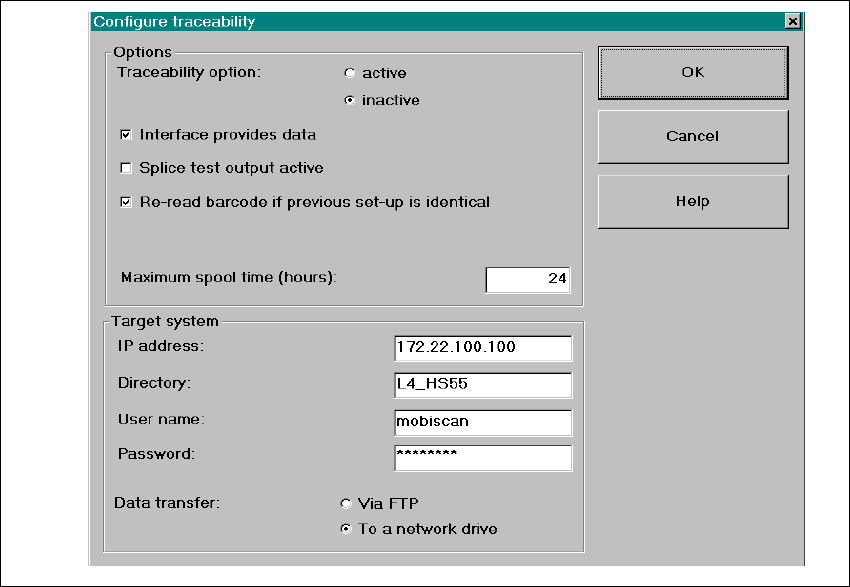

Fig. 7.6 - 2
对话：配置可跟踪性
SIPLACE 软件指南 SR.504.xx
7.7 “长 PCB” 选项 2003 年 1 月版
82
7.7 “长 PCB” 选项
7.7.1 用途
“长印制电路板”选项可处理超长的印制电路板 （最长达 610 毫米） 。 此设置必须在 SIPLACE
Pro 编程系统中的 “Setup Properties - Options （设置属性 - 选项）”对话框中激活。 7
说明 7
注意
要获取各个贴片机的详细说明，请参见 "SIPLACE Pro" 和 Operating Guide （操作指南）。 7
7
