8 504.01 中的新功能 SIPLACE 软件指南 SR.504.xx
8.7 SITEST – 新功能 2003 年 1 月版
90
– 两个进料轴可移动到维修位置。
–MTC - 料盘塔功能：
– 生产数据：显示料层更改和运行小时参数。
–MTC - 轴：
– 贴片机数据 – 位置：进料轴的位置。“零点修正”参数已被料盒 1 的零点修正值、料盒 2 的
零点修正值、料盒 3 的零点修正值和料盒 4 的零点修正值替换
– 料盒 5 的零点修正值 （仅限料盘塔 1 / MTC2）
– 下列参数范围已增加：维修位置
– 升降轴的位置 – 新参数续料位置，料盒 5（仅限料盘塔 1 / MTC2），料 盒 5（仅限料盘塔 1
/ MTC2）的传送位置，维修位置
– 贴片机数据 – 定位数据
– 进料轴的位置数据： – 下列参数范围已扩大：清除速度
– 进料轴的默认值： – 下列参数范围已扩大：默认的清除速度
–MTC - 设置
– 进料轴的示教零点：自 MTC2 （包括 MTC1 -> 固件升级）开始，对于每个料盒，必须示教
进料轴的零点修正。
– 已针对所有其它料盒进行的零点检查，今后不再需要。
–MTC - 输入 / 输出 1/2
– 已考虑到下列新的输入：输入字节 3 / 位 4 = “附加的高 “华夫 “盘式”供料器”（仅
MTC2/ 料盘塔 1），输入字节 3 / 位 5 = “升降轴送料带监控”，输入字节 3 / 位 6 =“蓄电池
电压正常”
SIPLACE 软件指南 SR.504.xx 8 504.01 中的新功能
2003 年 1 月版 8.8 GEM 504
91
8.7.1 映射校准
在 504 版本中做了如下修改： 8
– 修改 SIPLACE HF 的模块化传送导轨：自动引入映射校准测试盘。
– 映射校准测试玻璃盘：新的映射校准测试盘可用于 HF 贴片机上的单传送导轨和（旋转 90°，然
后插入）双传送导轨。仍支持以前可用的映射校准盘。
– 选择相应的摄像机：如果有 FC 和 IC 摄像机，校准维修自动确定映射校准过程使用哪个摄像
机。如果两个摄像机都可用，则使用 FC 摄像机。
– 记录：综合的记录步骤。
– 参考回参考点角：第一个映射校准点与回参考点角有关。因此，能够找到第一个映射校准位
置。
注意
有关映射校准功能的详细说明，可在 SITEST 504 软件说明中找到。 8
8.8 GEM 504
自 GEM 503 版后，对 GEM 504 版的软件进行的所有更改，旨在集成新的双贴片头并反映出最细
小的变化。 8
8 504.01 中的新功能 SIPLACE 软件指南 SR.504.xx
8.9 料盖关闭时，主轴和星形轴的慢移 2003 年 1 月版
92
8.9 料盖关闭时，主轴和星形轴的慢移
由于 SIPLACE HF 不再有主开关，因此，在 504 版软件中，增添了一个新选项，即模拟贴片机主
开关。 8
使用 “Options --> Run options... （选项 --> 运行选项 ...）” --> 和复选框 “Safe mode
(reduced speed) （安全模式 （降低速度）”调用此功能。 8
如果已 “checked （选中）”该框，悬臂和星形轴形缓慢行进 （约为最大速度的 10%）。降低速
度模式被激活。 8
如果该复选框已 “deactivated （取消激活）”， 所有的轴都以可能的最大速度行进。降低速度模
式被取消激活。 8
8

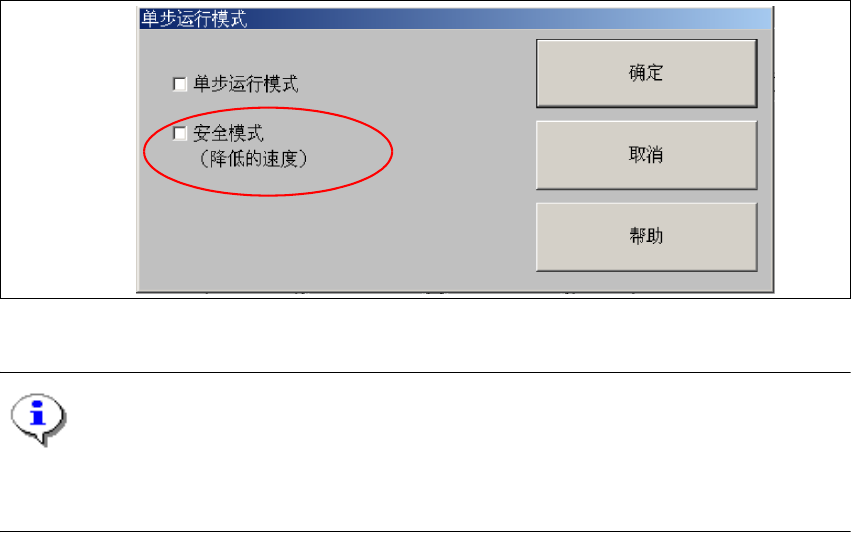

Fig. 8.9 - 1
运行选项
注意
“Safe mode (reduced speed) （安全模式”（降低速度））”仅在 “线控工程师”和 “维修工程
师”访问级别中可用。 8
