SIPLACE 软件指南 SR.504.xx 8 504.01 中的新功能
2003 年 1 月版 8.15 OIS
97
8.15 OIS
软件版本 OIS 2.2 支持 SIPLACE HF 贴片机。 8
注意
有关软件选项 OIS 2.2 的详细说明，可在 “OIS 2.2 入门”和 OIS 2.2 联机帮助系统中找到。 8
8.16 精细校准
与 502 版相比，该功能已增强，添加了以下双贴片头特性： 8
– 贴装和测量整个双贴片头面板 （每个段位器 24 个元件）
– 贴装和测量单个双贴片头段位器面板 （每个段位器 48 个元件）
– 在上述两种情况下，可使用任何静态元件摄像机
– 记录并输入双贴片头段位器的偏移值
– 使用 IC 摄机 CC02-05， FC 摄像机 CC07-500
使用 “Options--> Fine calibration mode... （选项 --> 精细校准模式） ...”，调用精细校准功
能。 8
8
Fig. 8.16 - 1
“精细校准”对话框
8 504.01 中的新功能 SIPLACE 软件指南 SR.504.xx
8.17 每个料位的 FiFo 选项 2003 年 1 月版
98
8.17 每个料位的 FiFo 选项
如果 MTC 已添加到贴片机上，可以使用、也可以不使用 FiFo 拾取战略，来拾取元件 （先进先
出：存储在 MTC 中的第一批元件是要贴装的第一批元件）。在过去 （502 版），该设置适用于整
台贴片机。 8
因此，贴片机选项设置适用于已添加到某台贴片机上的所有 MTC。 8
自 504 版开始，在装载了 MTC 2 的 SIPLACE HF 上 ，该选项可在每个料位上逐一激活。现在，
FiFo 也是各处理区域的贴片机选项之一，这取决于是否装载了 MTC。 8
“Machine options （ 贴片机选项）”对话框最多可显示 4 个选项 （仅限 SIPLACE HF 料位 2 和
料位 4： 8
–MTC 1：元件拾取战略： FiFo
–MTC 2：元件拾取战略： FiFo
–MTC 3：元件拾取战略： FiFo
–MTC 4：元件拾取战略： FiFo
8

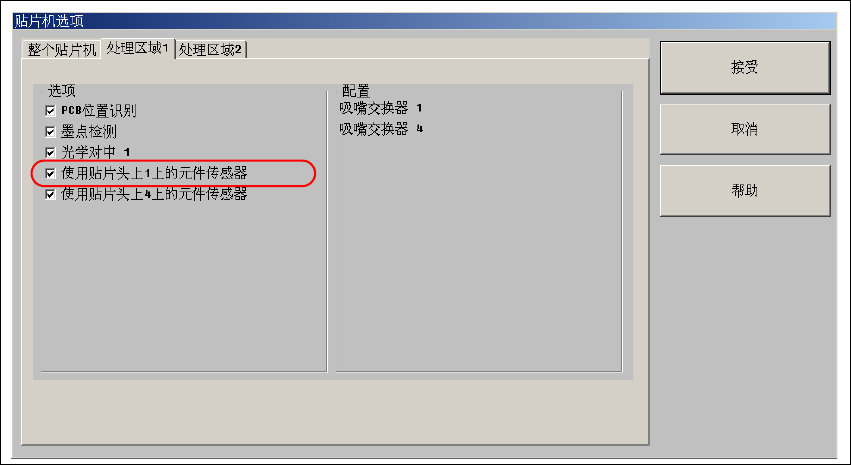

Fig. 8.17 - 1 FiFo
贴片机选项
只有装载了 MTC 后，才显示这些选项。 8
8
SIPLACE 软件指南 SR.504.xx 8 504.01 中的新功能
2003 年 1 月版 8.17 每个料位的 FiFo 选项
99
注意
保留所选的选项，即使打开贴片机或关闭贴片机，也是如此。
初次安装软件时，取消激活 FiFo 选项。 8
相应的选项显示在 “矩阵式料盘交换器”视图中： 8
8

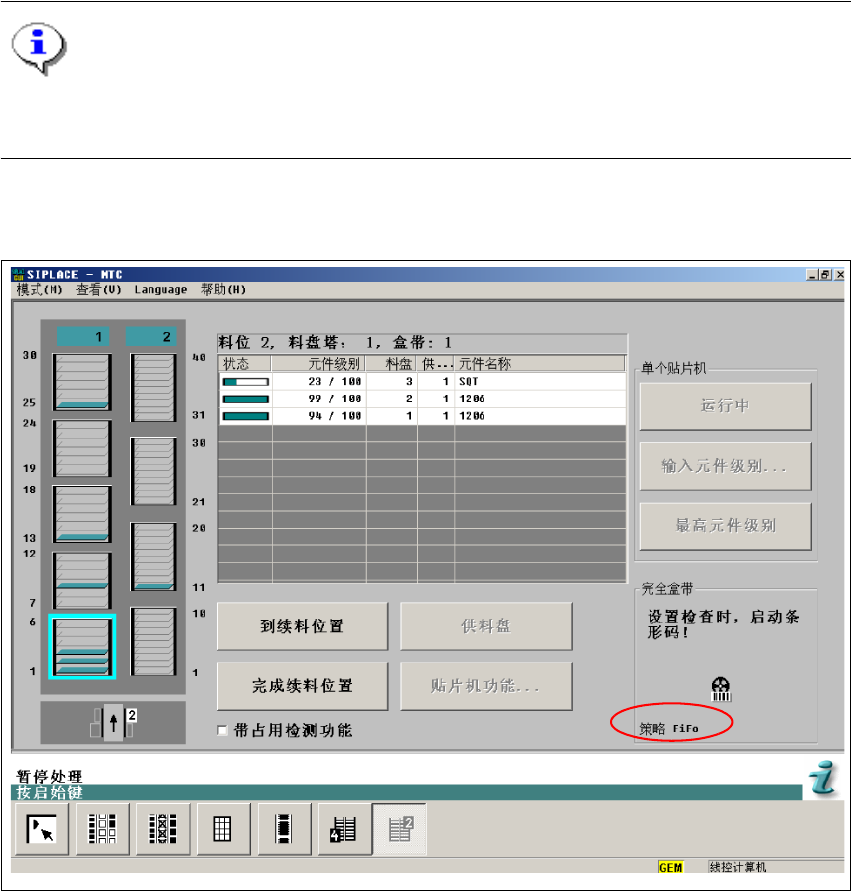

Fig. 8.17 - 2
“矩阵式料盘交换器”视图
8
