第 3 章 保养 Rev03 3-21 3-3-10 统一交换台(选购件) 在送料器台上安装送料器之前，请先除去上面的垃圾和异物。 ¾ 请确认“安装板B ②”的下部是否有异物混入。 ¾ 请确认“台架定位销③”(两侧)附近也没有芯片等异物。 ◆ 当有芯片等异物时，请用吸尘器等予以清扫。 3 2 1 图 3- 23统一交换台 ① 送料器台 ② 安装板B ③ 台架定位销 3-3-11 CVS(元件确认系统)(选购件) 启动单元时，接触的A面如…
第 3 章 保养 Rev03
3-20
3-3-9 送料器台
在送料器台上安装带式送料器等送料器前，应先将其擦拭干净，以确保没有灰尘和异物。
请确认“安装板 B③”的下部是否有异物混入。
当有芯片等异物时，请用吸尘器等予以清扫。
6
2
4
1
5
3
7

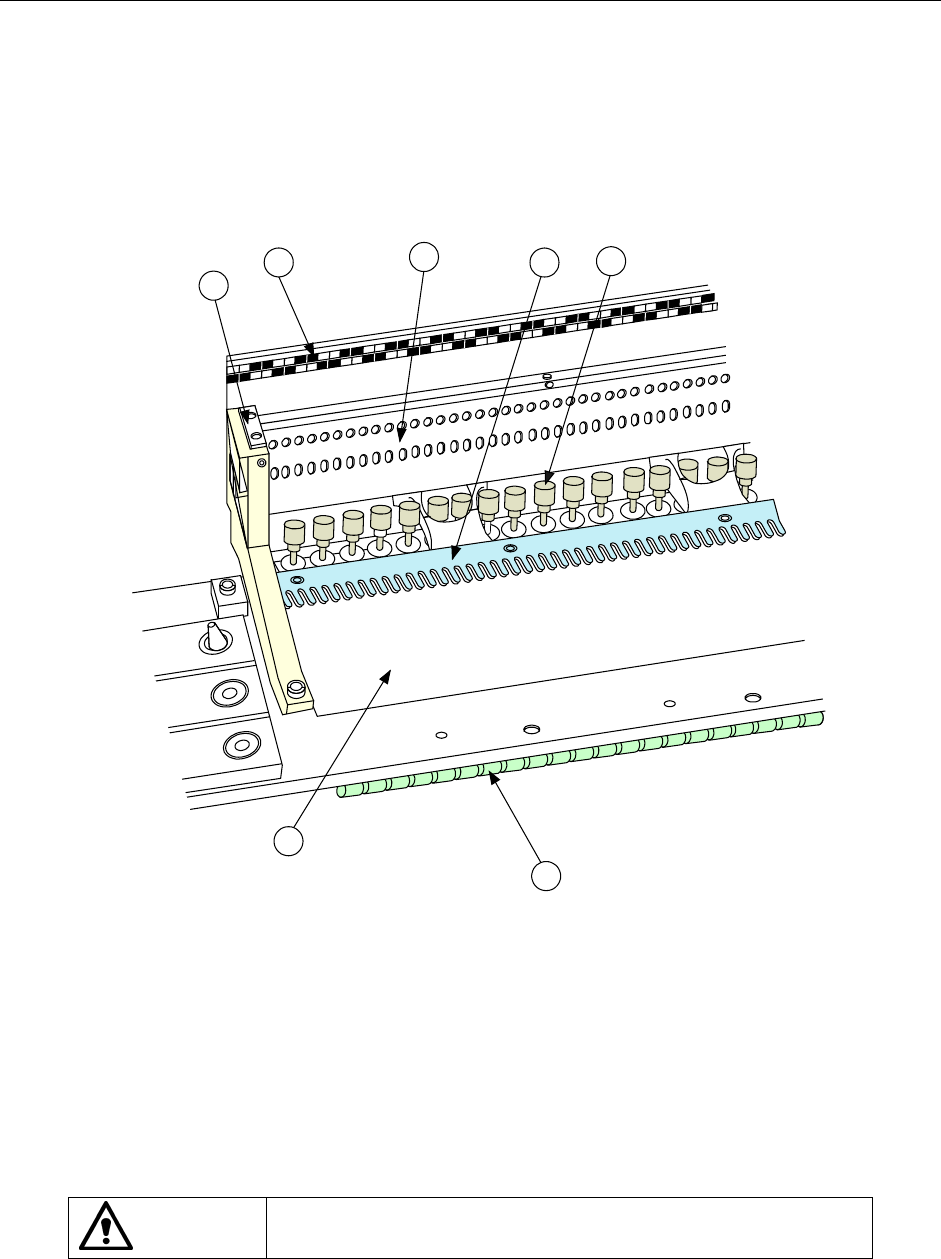

图 3- 22送料器台
①送料器台 ⑤驱动气缸
②安装板 ⑥位置标签
③安装板B ⑦台架标记
④锁定杆
危险
为防止因意外启动而引发事故，请在切断电源后进行清扫作业。
第 3 章 保养 Rev03
3-21
3-3-10 统一交换台(选购件)
在送料器台上安装送料器之前，请先除去上面的垃圾和异物。
¾ 请确认“安装板B②”的下部是否有异物混入。
¾ 请确认“台架定位销③”(两侧)附近也没有芯片等异物。
◆ 当有芯片等异物时，请用吸尘器等予以清扫。
3
2
1
图 3- 23统一交换台
① 送料器台
② 安装板B
③ 台架定位销
3-3-11 CVS(元件确认系统)(选购件)
启动单元时，接触的A面如果附着有灰尘、脏物等，请用浸有酒精的布擦拭。
如果A面上附着有灰尘等，可能无法对元件进行检查。
图 3- 24 CVS
接触
接触
A面
第 3 章 保养 Rev03
3-22
3-3-12 OCC(偏光过滤器)
请确认OCC偏光过滤器上是否有灰尘或异物。
¾ 用气枪等除去灰尘和异物。
图 3- 25 OCC
① 偏光过滤器
危险
为防止因意外启动而引发事故，请在切断电源后进行清扫作业。
①
