www.asm-smt.com

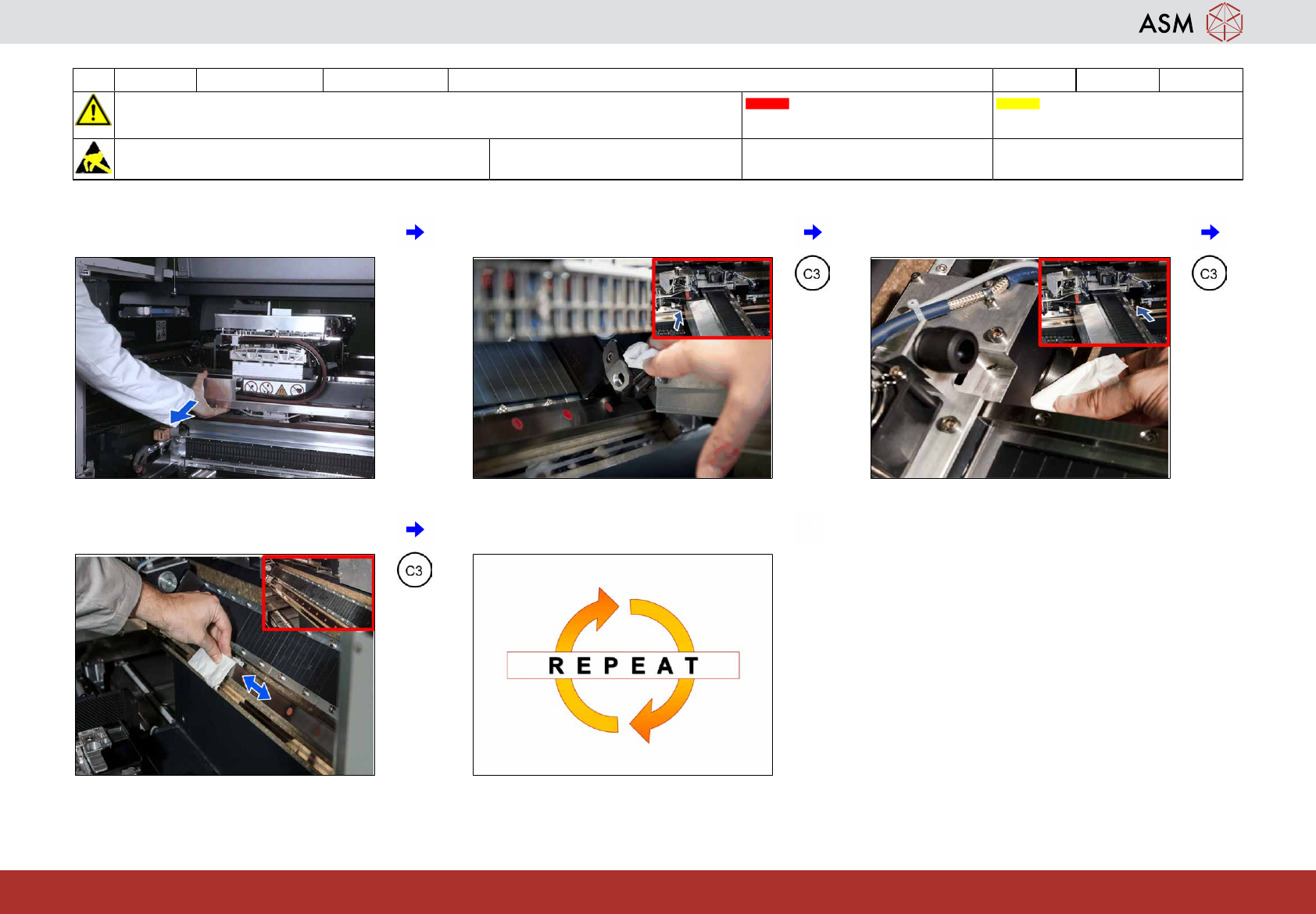

9 WF3 SX1/2 Das Loslager und die Auflagefläche der Y-Achse reinigen. 1 min 1 / 1
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug: Verschleißteil: Verbrauchsstoffe:
C3
www.asm-smt.com
1 Verschieben Sie alle Portale bis zum
Anschlag.
2 Reinigen Sie das äußere Loslager an der
linken Portalseite.
3 Reinigen Sie das innere Loslager an der
rechten Portalseite.
4 Die Kontaktfläche über die gesamte Länge
reinigen.
5 Wiederholen Sie alle Schritte am anderen
Portal.
www.asm-smt.com

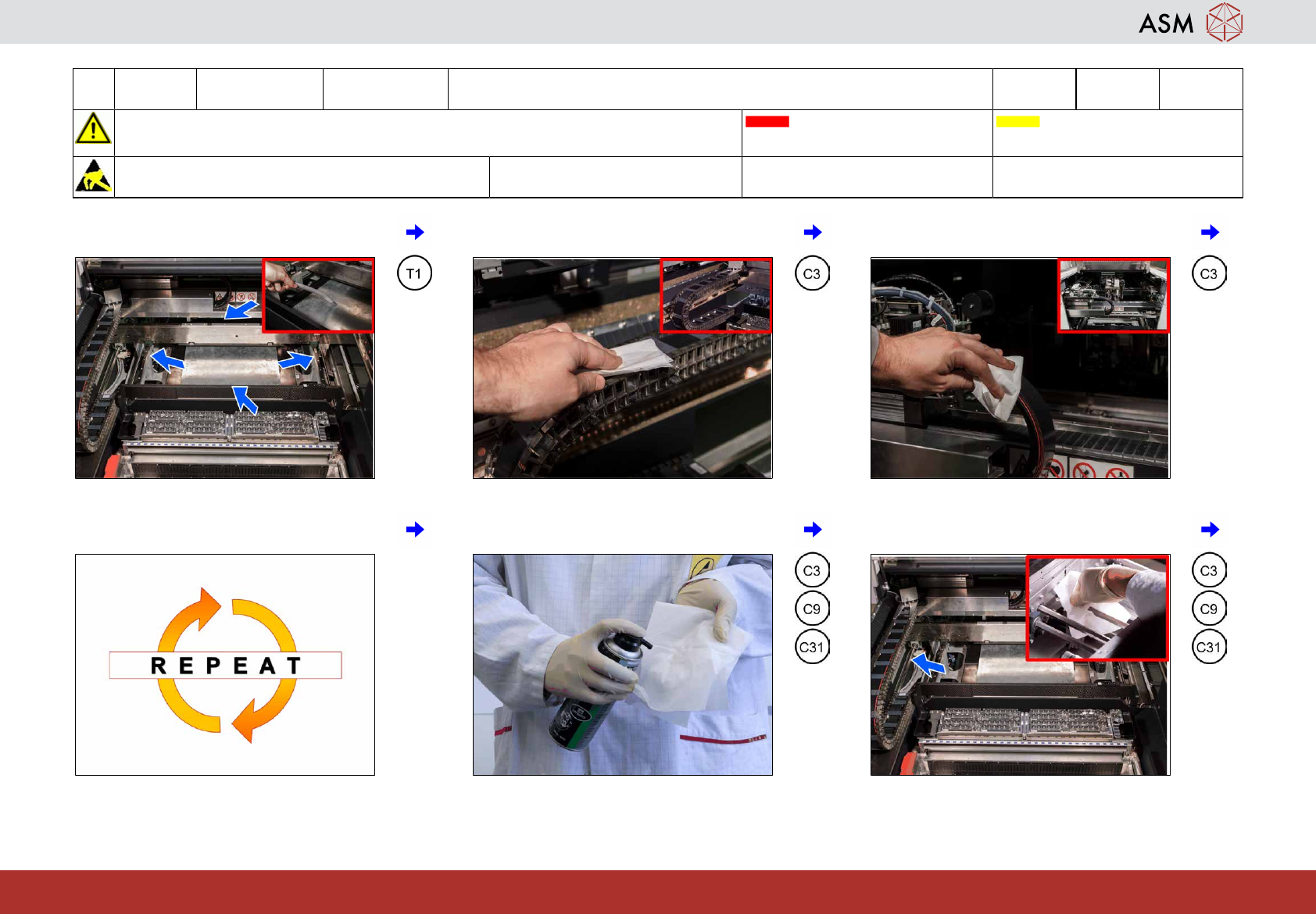

10 WF3 SX1/2 Den Transport, die Hubtische und Portalkabel reinigen und konservie-
ren.
2,5 min 1 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T1
Verschleißteil: Verbrauchsstoffe:
C3, C4, C5, C9, C31
www.asm-smt.com
1 Alle losen Bauelemente im gesamten
LP-Transportbereich entfernen.
2 Die Portalkabel der Y-Achse reinigen. 3 Die Portalkabel der X-Achse reinigen.
4 Wiederholen Sie alle Schritte am anderen
Portal.
5 Teflonöl auf ein fusselfreies Tuch auftra-
gen.
6 Alle Sechskantwellen konservieren.
