11 WF3 SX1/2 Den Abluftfilter des Kopfes reinigen / ersetzen. 5 min 1 / 2 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e i s e i n d e r B e t r i e b s a n l e i t u n …
10 WF3 SX1/2 Den Transport, die Hubtische und Portalkabel reinigen und konservie-
ren.
2,5 min 2 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T1
Verschleißteil: Verbrauchsstoffe:
C3, C4, C5, C9, C31
www.asm-smt.com

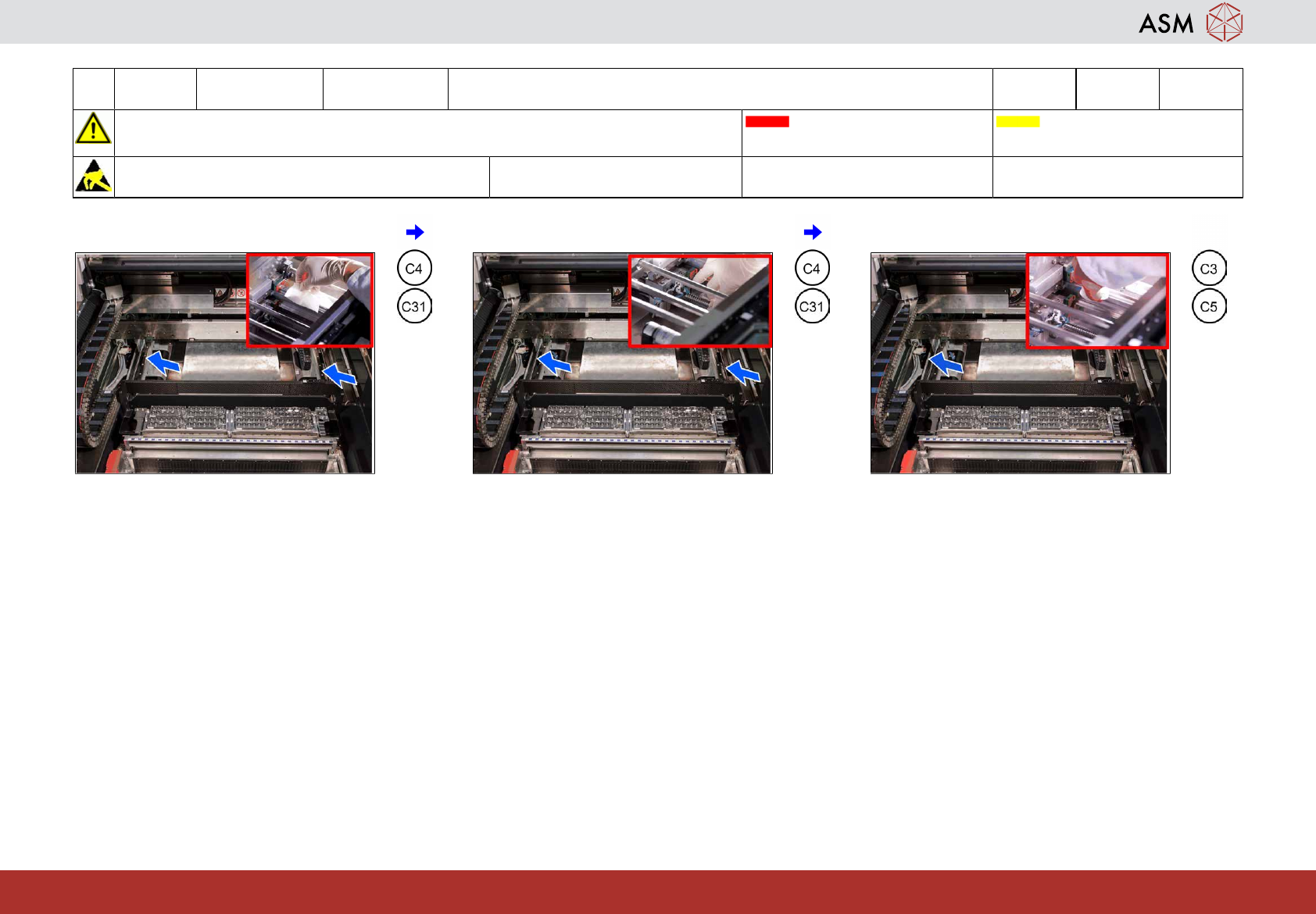

7 Alle Linearführungen konservieren. 8 Alle Kugelrollspindeln konservieren. 9 Alle seitlichen Klemmflächen reinigen.
11 WF3 SX1/2 Den Abluftfilter des Kopfes reinigen / ersetzen. 5 min 1 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T31
Verschleißteil:
W21
Verbrauchsstoffe:
C19
www.asm-smt.com
1 Lösen Sie die Schraube. 2 Nehmen Sie den Filter heraus. 3 Den Schmutz ausblasen.
4 Den Filter auf Verschmutzung prüfen. 5 Wenn das OK ist, fahren Sie fort mit
Schritt 7.
6 Wenn das nicht OK ist, den Filter durch
einen neuen.
11 WF3 SX1/2 Den Abluftfilter des Kopfes reinigen / ersetzen. 5 min 2 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T31
Verschleißteil:
W21
Verbrauchsstoffe:
C19
www.asm-smt.com
7 Bauen Sie den Filter wieder ein. 8 Ziehen Sie die Schraube fest. 9 Schieben Sie die Portale auf die andere
Seite.
10 Wiederholen Sie alle Schritte am anderen
Portal.
