12 WF3 SX1/2 Druckluftfilter reinigen / ersetzen - Version 1. 3 min 2 / 3 V O R S I C H T !  V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e i s e i n d e r B e t r i e b s a n l e i t u n …

100%1 / 106
12 WF3 SX1/2 Druckluftfilter reinigen / ersetzen - Version 1. 3 min 1 / 3
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T11, T86
Verschleißteil:
W20
Verbrauchsstoffe:
www.asm-smt.com
1 Die Haube öffnen. 2 Schalten Sie die Luft aus, indem Sie den
Hebel waagerecht stellen.
3 Die Verriegelung der Schutzkappe (1)
nach unten drücken und die Schutzkappe
drehen (2).
4 Drücken Sie das Entlüftungsventil oder
öffnen Sie die Mutter, um das System zu
entlüften.
5 Kontrollieren Sie, ob das Manometer 0 bar
anzeigt.
6 Das Glas (1) abschrauben und entfer-
nen(2).

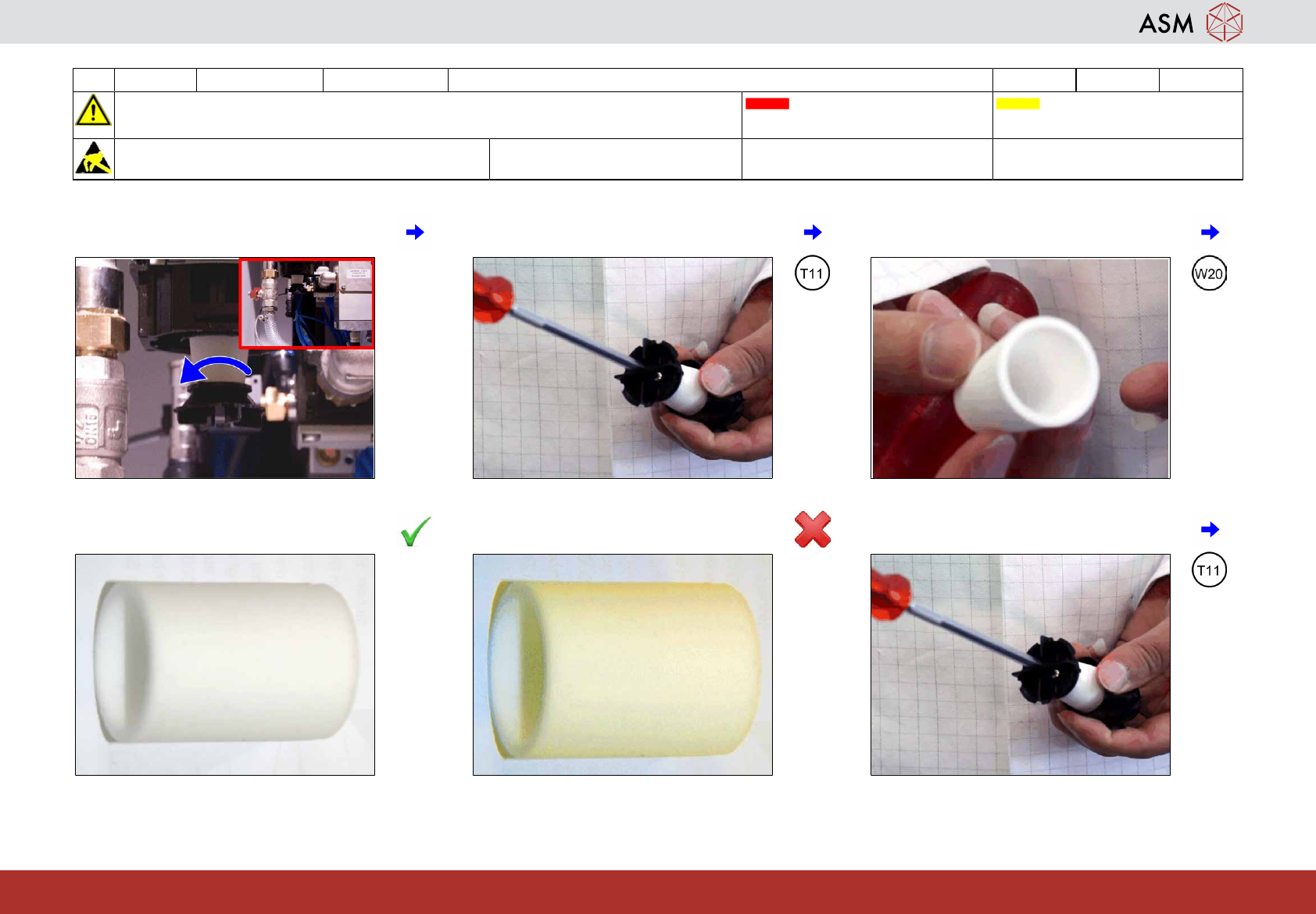

12 WF3 SX1/2 Druckluftfilter reinigen / ersetzen - Version 1. 3 min 2 / 3
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T11, T86
Verschleißteil:
W20
Verbrauchsstoffe:
www.asm-smt.com
7 Schrauben Sie den Filter mit der Hand
heraus.
8 Den Filtersatz auseinander bauen. 9 Den Filter auf Verschmutzung prüfen.
10 Wenn das OK ist, den Filter wieder einset-
zen.
11 Wenn das nicht OK ist, den Filter durch
neuen ersetzen.
12 Bauen Sie den Filtersatz ein.
12 WF3 SX1/2 Druckluftfilter reinigen / ersetzen - Version 1. 3 min 3 / 3
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T11, T86
Verschleißteil:
W20
Verbrauchsstoffe:
www.asm-smt.com
13 Den Filter von Hand verschrauben. 14 Das Glas (1) wieder einsetzen und festzie-
hen (2).
15 Die Schutzkappe wieder einsetzen, dre-
hen (1) und schließen (2).
16 Die Mutter schließen, wenn vorhanden. 17 Den Hebel öffnen. 18 Die Haube schließen.
