25 WF3 SX1/2 Anhang: "C&P20x-Kopftausch" 3 min 3 / 6
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T49, T85, T94, K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
13 Nehmen Sie den Kopf vom Haken. 14 Setzen Sie die BE-Sensor-Schutzabde-
ckung auf (nur C&P20 A).
15 Setzen Sie den Kopf in die Transport-Box
(nur C&P20 A).
16 Setzen Sie den Kopf in die Transport-Box
(nur C&P20 P).
17 Setzen Sie den Kopf in die Transport-Box
(nur C&P20 P2).
18 Den Rohrbogen ausbauen.

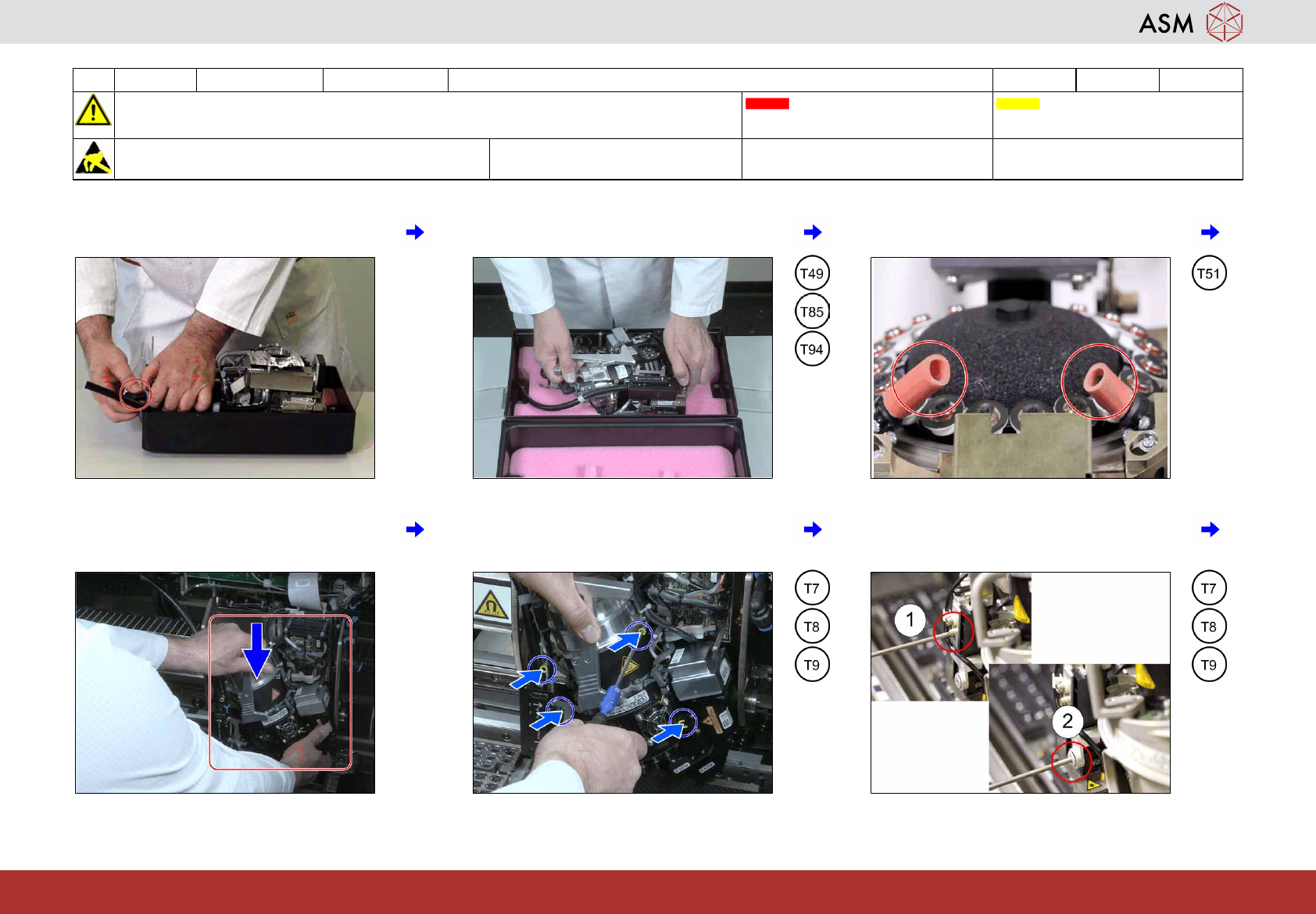

25 WF3 SX1/2 Anhang: "C&P20x-Kopftausch" 3 min 4 / 6
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T49, T85, T94, K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
19 Öffnen Sie die Transportbox und montie-
ren Sie den Rohrbogen.
20 Nehmen Sie den gewarteten Kopf aus der
Transportbox.
21 Entfernen Sie die BE-Sensor-Schutzabde-
ckung (nur C&P20 A).
22 Hängen Sie den Kopf am Haken auf. 23 Setzen Sie die 4 Schrauben ein, um den
Kopf zu befestigen und ziehen Sie diese
mit einem Drehmoment von 2,7Nm an.
24 Die Schrauben (1) und (2) des Druckregel-
ventils mit einem Drehmoment von 0,9Nm
festziehen (nur am C&P20A).

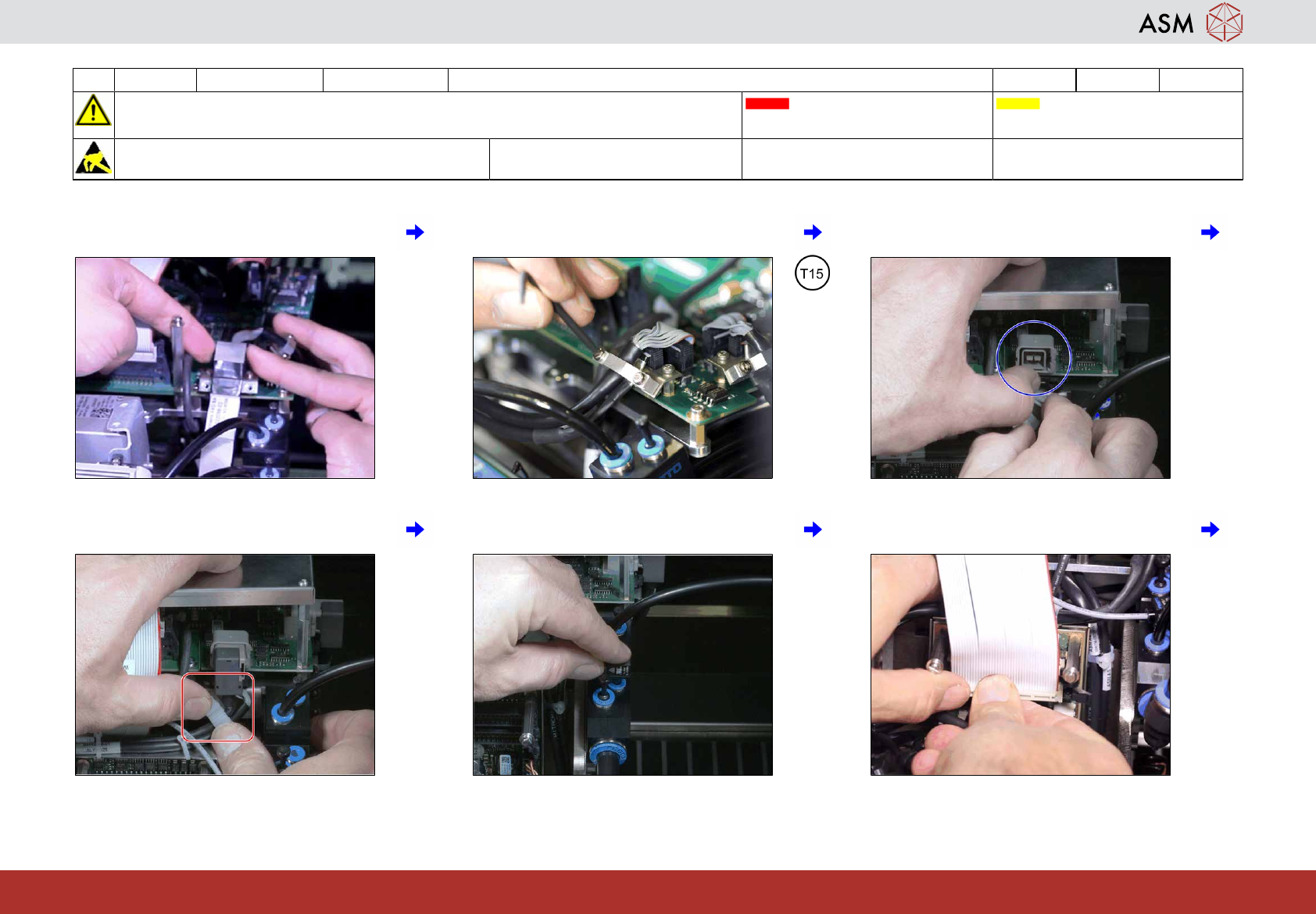

25 WF3 SX1/2 Anhang: "C&P20x-Kopftausch" 3 min 5 / 6
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T49, T85, T94, K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
25 Stecken Sie die beiden Kamerakabel an
(nur HotLink).
26 Ziehen Sie die Schrauben an, die die Zug-
entlastung halten (nur Hot Link).
27 Stecken Sie die beiden Kamerakabel an
(nur GigE).
28 Schließen Sie die Kabelschelle am Kame-
rakabel (nur GigE).
29 Stecken Sie den Drucksensor an (nur
Vakuumpumpe).
30 Die beiden Flachbandkabel anstecken.
