30 WF3 SX 1/2 - Anhang: Den TwinHead kalibrieren 8 min 3 / 9 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e i s e i n d e r B e t r i e b s a n l e i t u n g b e a c h t…
30 WF3 SX 1/2 - Anhang: Den TwinHead kalibrieren 8 min 2 / 9
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

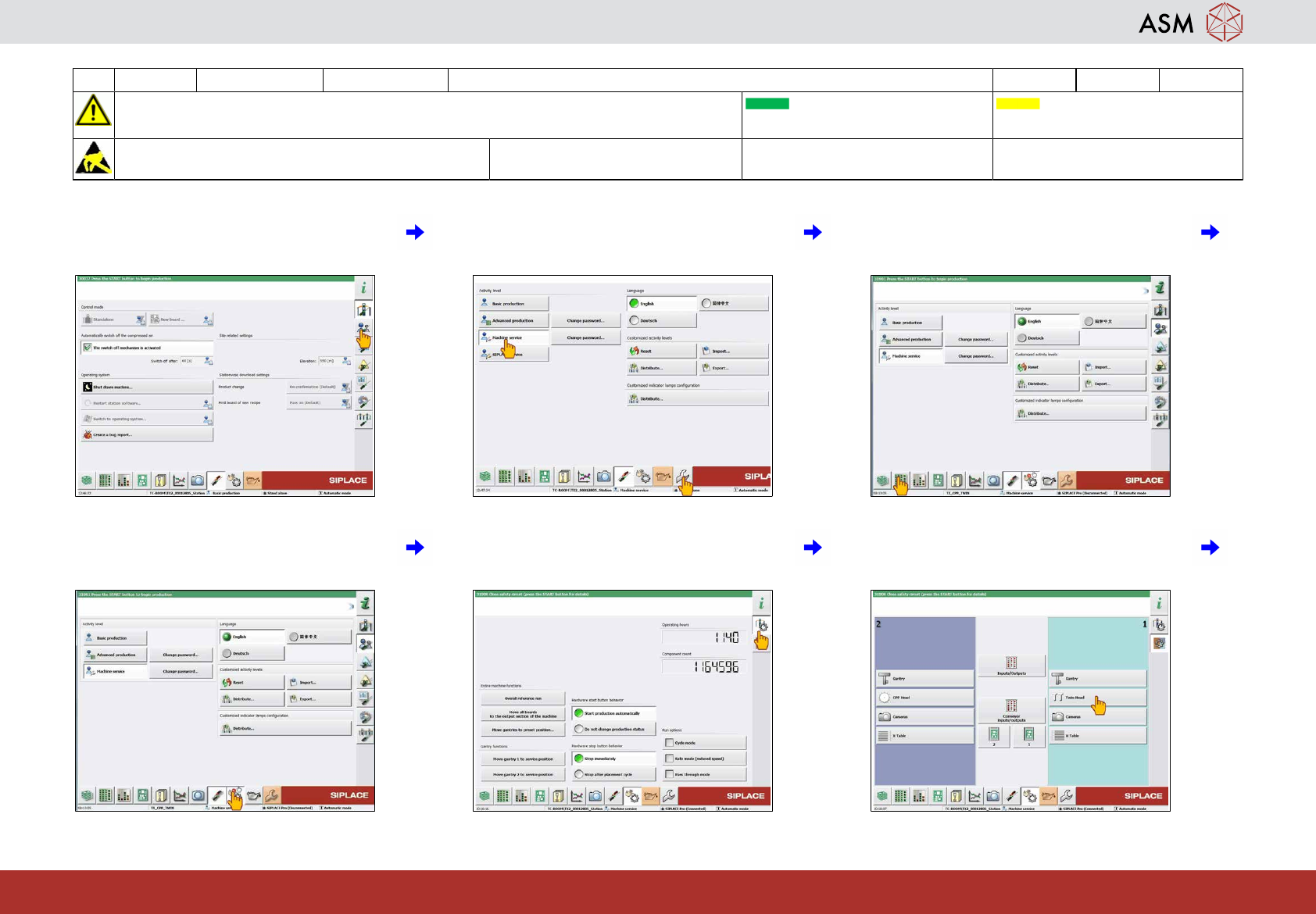

7 Klicken Sie auf "Benutzereinstellungen". 8 Klicken Sie auf "Service (Kunde)" und
"Kalibrierung".
9 Wenn Sie denselben Kopf einbauen, klicken
Sie auf "Förderer anzeigen, überprüfen und
rüsten" und fahren Sie fort mit Schritt 21.
10 Wenn Sie einen neuen Kopf einbauen,
klicken Sie auf "Sensoren und Optionen
prüfen".
11 Klicken Sie auf "Sensoren bestimmter
Komponenten überprüfen".
12 Wählen Sie den wieder in die Maschine
eingesetzten "Twin Head" aus.
30 WF3 SX 1/2 - Anhang: Den TwinHead kalibrieren 8 min 3 / 9
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

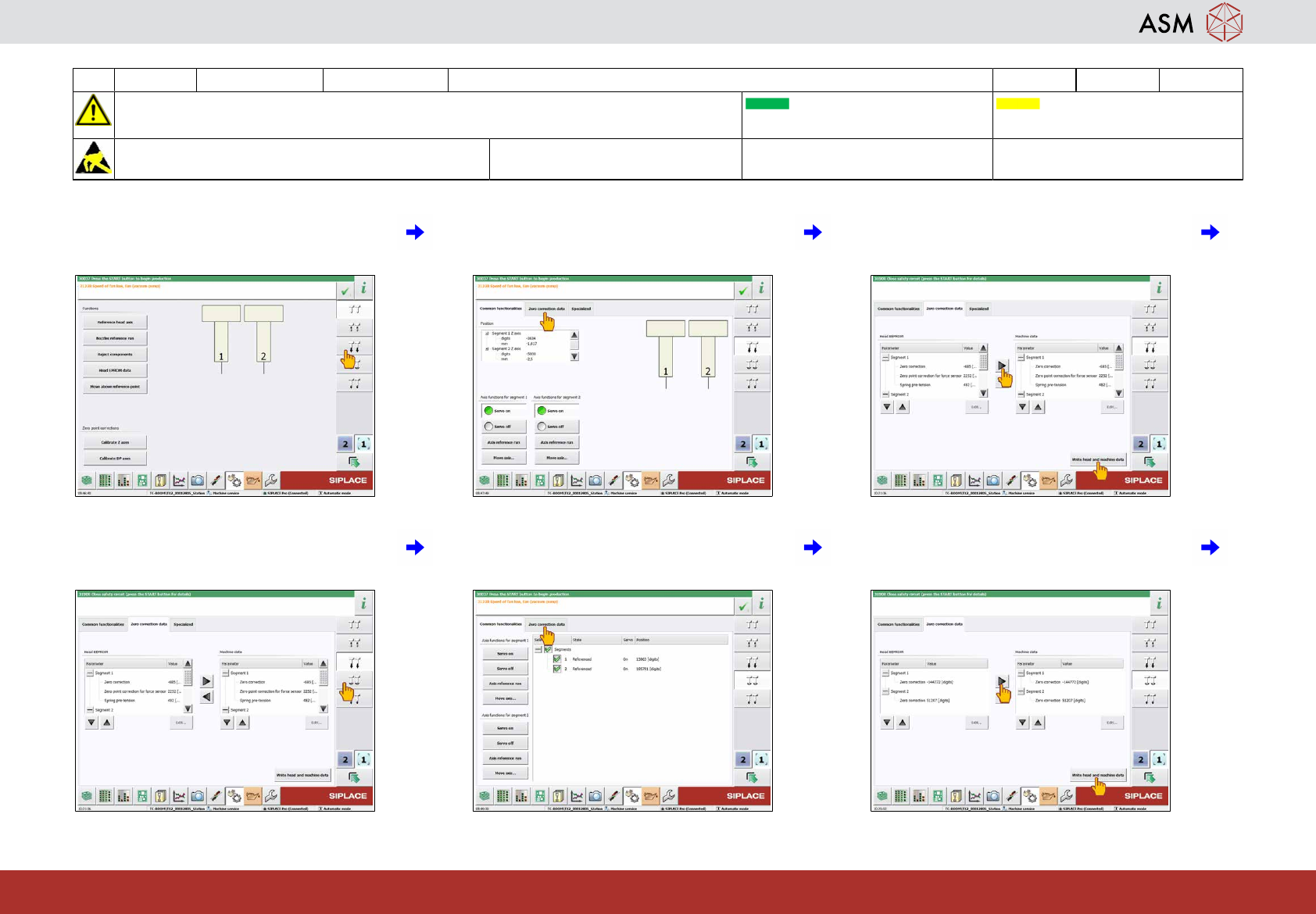

13 Klicken Sie auf "Positionen und Funktio-
nen der Z-Achse überprüfen".
14 Klicken Sie auf "Nullpunktkorrektur-
Daten".
15 Übernehmen Sie die Daten durch Klicken
auf den Pfeil rechts und "Kopf- und
Maschinendaten schreiben".
16 Klicken Sie auf "Positionen und Funktio-
nen der DP-Achse überprüfen".
17 Klicken Sie auf "Nullpunktkorrektur-
Daten".
18 Übernehmen Sie die Daten durch Klicken
auf den Pfeil rechts und "Kopf- und
Maschinendaten schreiben".
30 WF3 SX 1/2 - Anhang: Den TwinHead kalibrieren 8 min 4 / 9
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

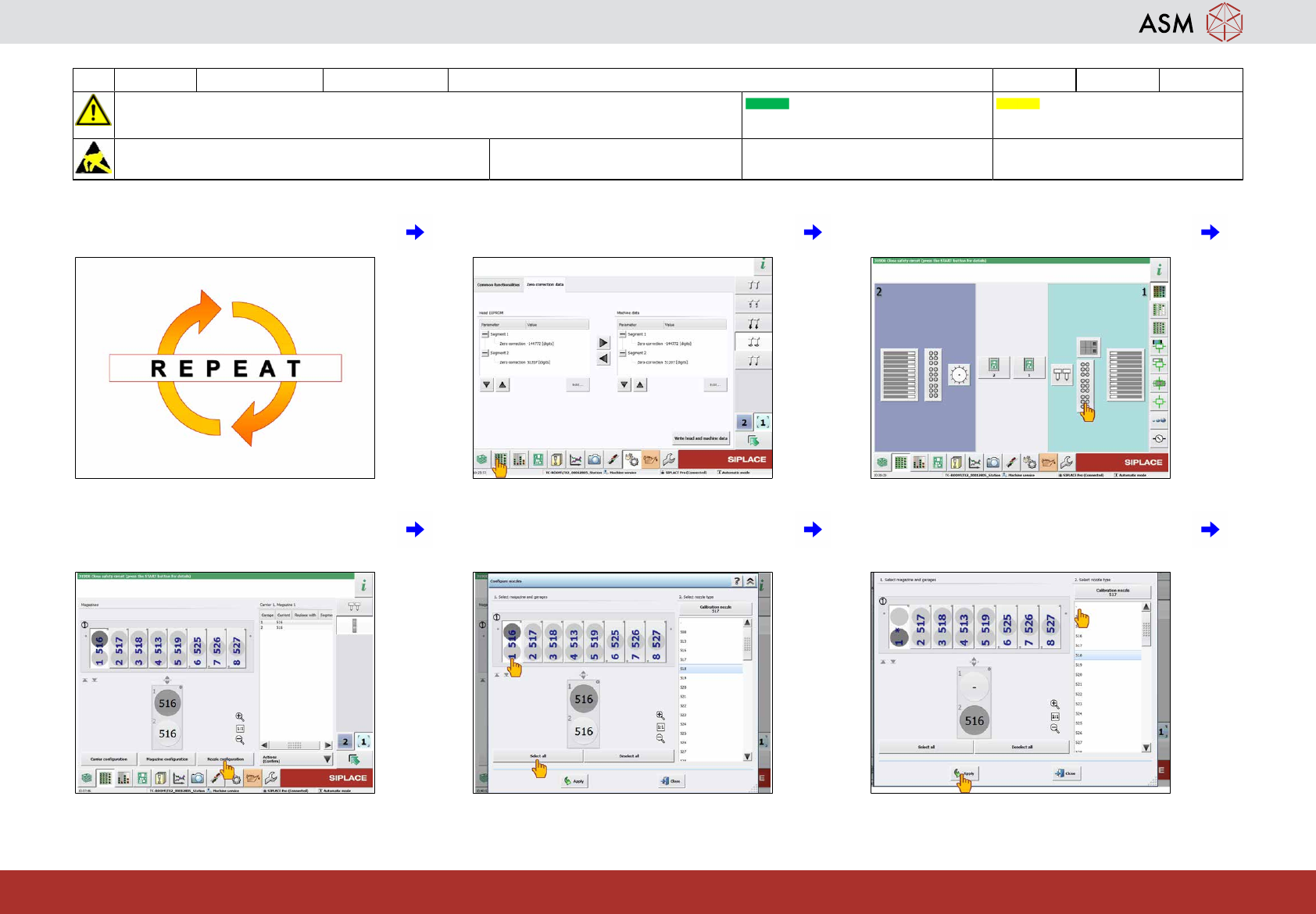

19 Wiederholen Sie diese Schritte für den
zweiten TwinHead, wenn nötig.
20 Klicken Sie auf "Förderer anzeigen, über-
prüfen und rüsten".
21 Klicken Sie auf den Pipettenwechsler des
zu kalibrierenden Kopfes.
22 Klicken Sie auf "Pipettenkonfiguration". 23 Klicken Sie auf Magazin 1 und "Alle aus-
wählen".
24 Um keine Pipette im Magazin zu konfigu-
rieren, wählen Sie "-" als Pipettentyp und
klicken Sie auf "Anwenden".
