スキージヘッド部 記 号 名 称 記 号 名 称 B271 スキージ駆動軸原点 M27 スキージ駆動軸モータ B273 スキージ駆動軸 − オーバーラン Y70 スキージ前上下下降 B274 スキージ駆動軸回転原点 Y71 スキージ後上下下降 B60 スキージ前上下上限 Y73 スキージ上下中間 ストッパ出側 B61 スキージ前上下中間 B62 スキージ後上下上限 B63 スキージ後上下中間 0903-002 B60 B61 B274 …
0906-003

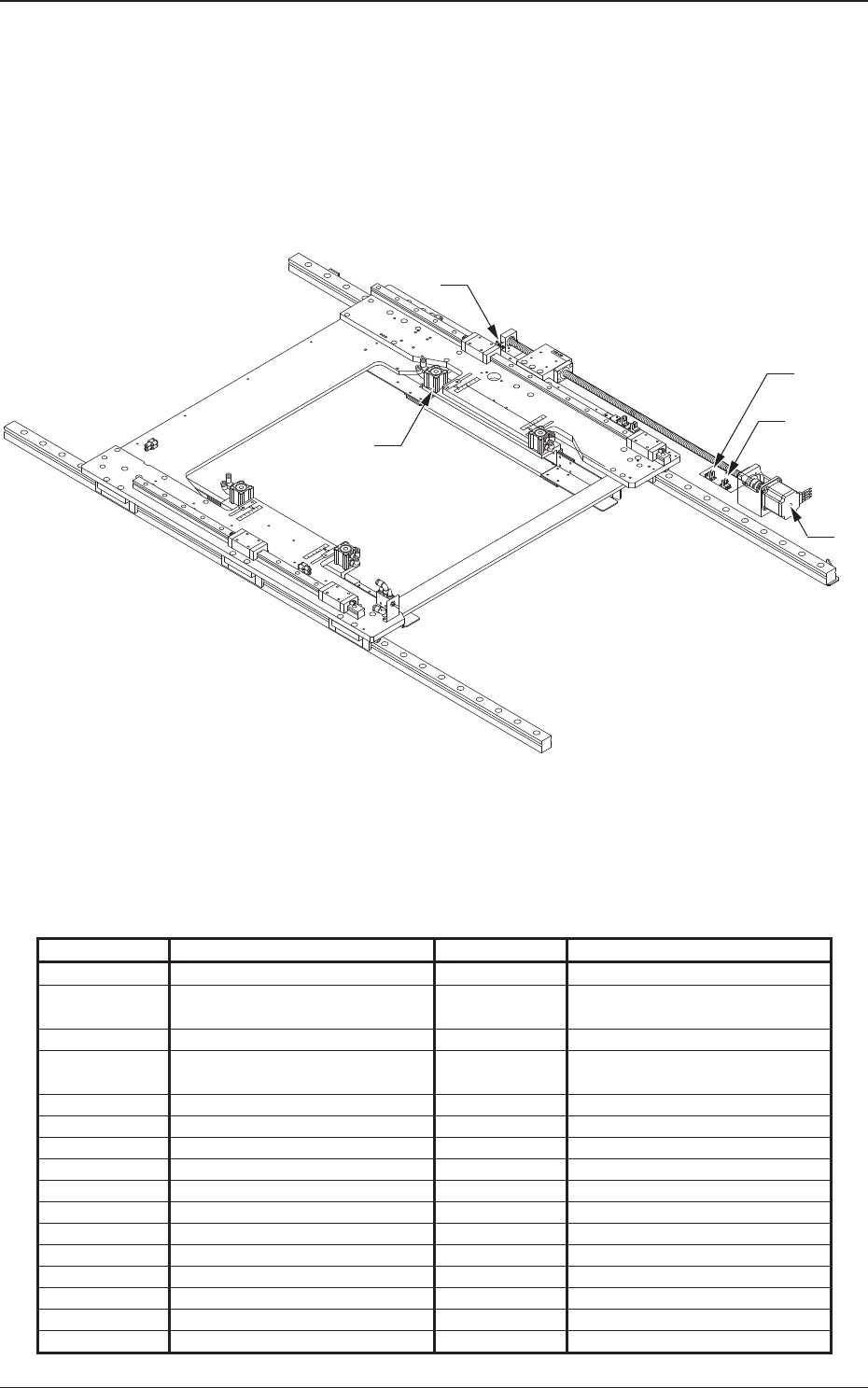

スクリーンホルダ部
記 号 名 称 記 号 名 称
B291 スクリーン Y 軸原点 M29 スクリーン Y 軸モータ
B293 スクリーン Y 軸
− オーバーラン
B294 スクリーン Y 軸回転原点
B6F スクリーンクランプ解除
確認
B293
B291
M29
B294
B6F
2-1
5OM-1501

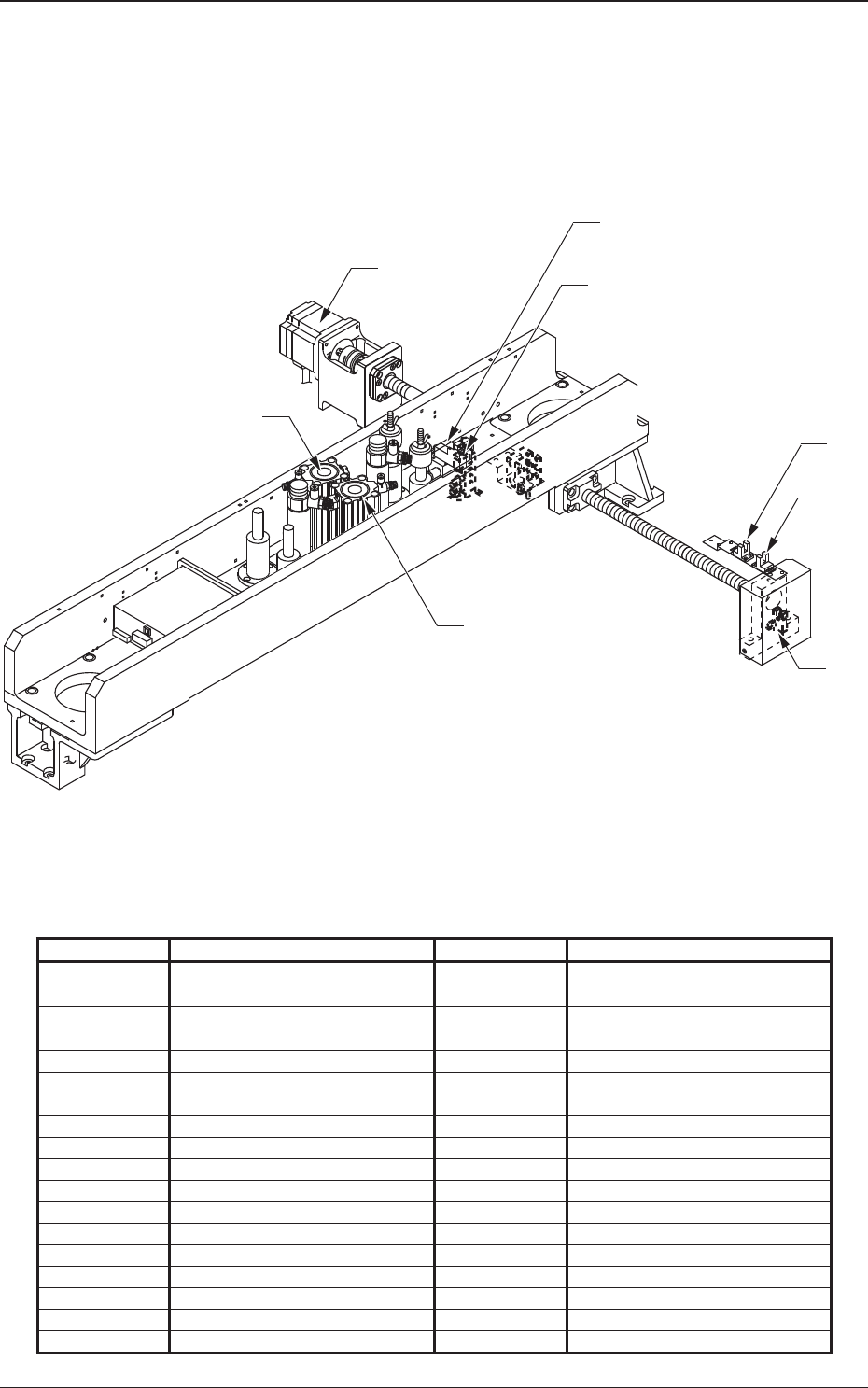

スキージヘッド部
記 号 名 称 記 号 名 称
B271 スキージ駆動軸原点 M27 スキージ駆動軸モータ
B273 スキージ駆動軸
− オーバーラン
Y70 スキージ前上下下降
B274 スキージ駆動軸回転原点 Y71 スキージ後上下下降
B60 スキージ前上下上限 Y73 スキージ上下中間
ストッパ出側
B61 スキージ前上下中間
B62 スキージ後上下上限
B63 スキージ後上下中間
0903-002
B60
B61
B274
B62
B63
M27
B273
B271
Y73
Y70
Y71
2-2
5OM-1501
スクリーン認識部
記 号 名 称 記 号 名 称
B311 スクリーン認識 X 軸原点 M31 スクリーン認識 X 軸
モータ
B314 スクリーン認識 X 軸
回転原点
B03 スクリーン認識カメラ
B3121 スクリーン認識 X 軸
+ オーバラン１
E72 基板認識照明
B3122 スクリーン認識 X 軸
+ オーバラン２
B3131 スクリーン認識 X 軸
- オーバラン１
B3132 スクリーン認識 X 軸
- オーバラン２
0906-002
E72
B03
M31
B311
B3121
B3122
B3132
B3131
B314
2-3
5OM-1501
