5OM-1501 0810-001 3-A 3 章 電気回路図 この章では、各電気回路図を記載しています。 高度な内容を含みますので、参照する場合は、十分ご注意ください。
0906-002

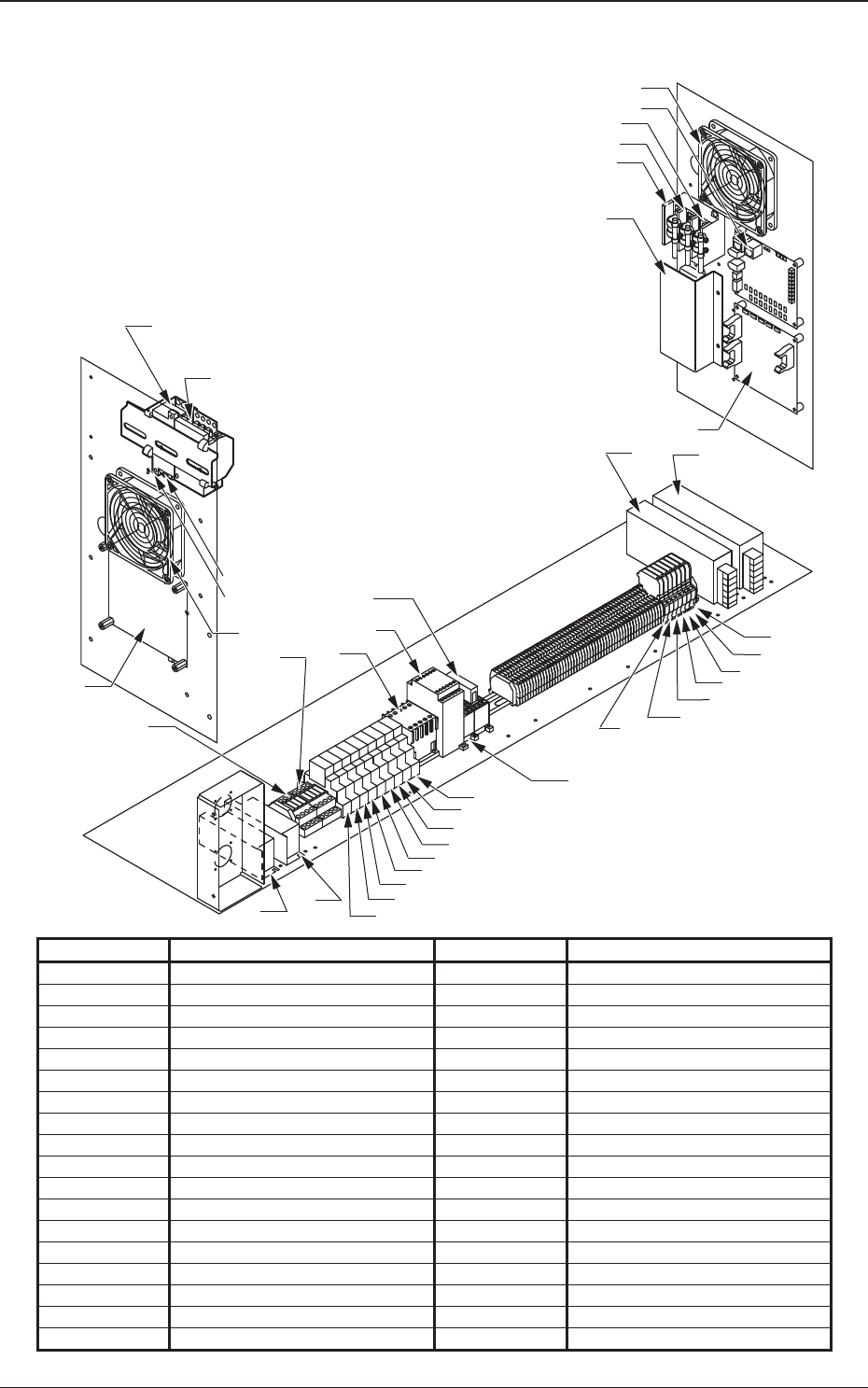

制御盤 ( 左側面、右側面、底面 )
記 号 名 称 記 号 名 称
M03 制御盤左側面ファン U02 I/O PCB
M04 制御盤右側面ファン U03 前後 I/F
G01 DC24V 電源 (A) U54 リレー基板
G02 DC24V 電源 (B)
G03 DC12V 電源 (C)
G04 DC24V 電源 (E)
左側面
右側面
底面
M03
U03
M04
K300
K301
K23B
K3231
U02
U54
F110
F210
F310
R17B
G02
G01
K310
K320
K08
K07
K315
K3121
K3133
K3132
K3131
K3123
K3122
K3171
K17B
F10
F11
F04
F02
F05
F03
G03
G04
F01
K3230
K117
K10
K06
K3170
K23
K9E
K9F
2-20
5OM-1501
5OM-1501
0810-001 3-A
3
章
電気回路図
この章では、各電気回路図を記載しています。
高度な内容を含みますので、参照する場合は、十分ご注意ください。
5OM-1501
0810-001 3-B
