Achseinschub mit Adapterkabel tauschen (X-, D -Serie) 1-6 Montageanleitung Axis Unit A364 SIPLACE X and D series
Achseinschub mit Adapterkabel tauschen (X-, D-Serie)
Montageanleitung Axis Unit A364 SIPLACE X and D series
1-5
X Hängen Sie den Achseinschub wieder in die
Führungsschiene an der Maschine ein. Ver-
stauen Sie dabei die Kabel vorsichtig in der
Maschine.
ACHTUNG:
Achten Sie darauf, keine Kabel zu be-
schädigen.

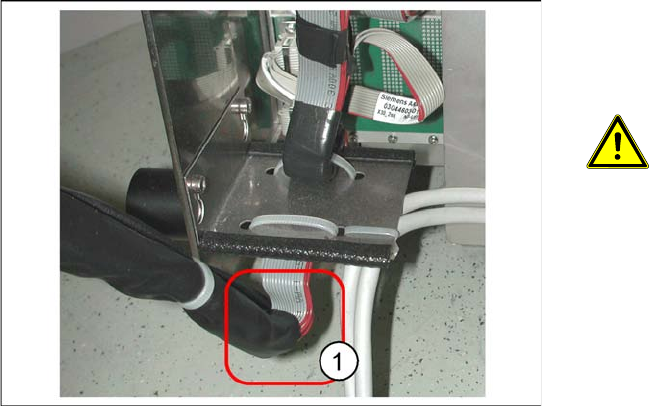

Achten Sie dabei besonders auf den
unteren Bereich des Flachband-Kabel-
baums (1). Dieser darf nirgends scheu-
ern.
X Schieben Sie den Achseinschub in die Ma-
schine und montieren Sie die Schutzabdek-
kung.
X Schalten Sie die Maschine wieder ein und füh-
ren Sie einen Funktionstest durch.
Achseinschub mit Adapterkabel tauschen (X-, D-Serie)
1-6 Montageanleitung Axis Unit A364 SIPLACE X and D series
Replacing Axis Unit with Adapter Cable (X and D series)
Montageanleitung Axis Unit A364 SIPLACE X and D series
2-1
2 Replacing Axis Unit with Adapter Cable
(X and D series)
Item numbers
Axis Unit A364 [03050365S02]
It contains the following parts:
– Axis Unit A364 [03050365-02]
– Adapter cable harness Axis Unit [03050590-01]
– 2 screws DIN912-M3 x 6-A2-70 [00201463-xx]
Dismounting of the old axis unit
NOTE: Cable harness with adapter
The cable harness with adapter is only necessary if an old axis unit is replaced by the newer
version.
ATTENTION: Marking the connectors
Before you unplug the connectors mark the positions to make the reconnection easy later on.
ATTENTION:
Make sure that you do not damage any cables.
