3.9.2.2 Gurtzuführmodul 8 mm X
3

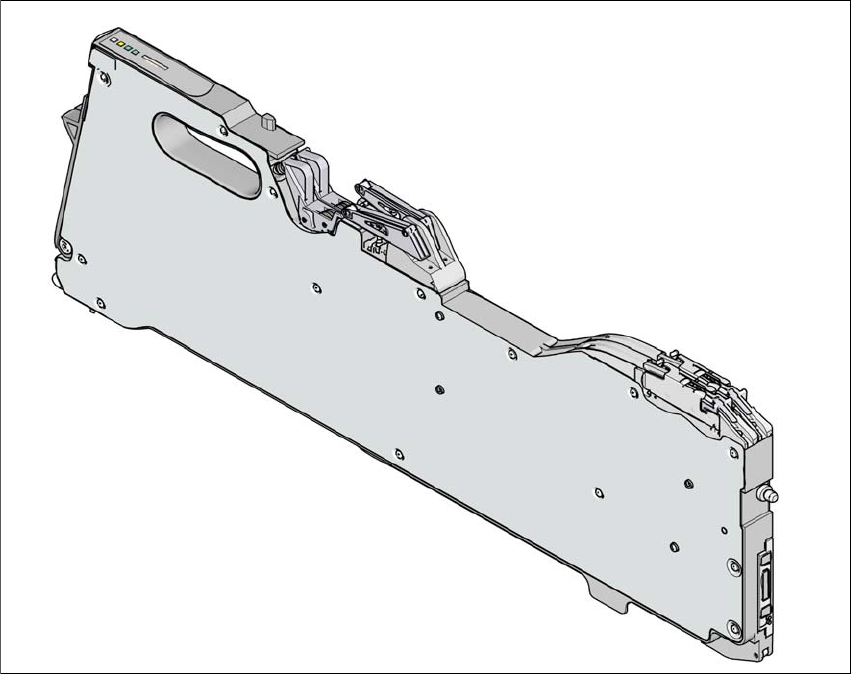

Abb. 3.9 - 4 Gurtzuführmodul 8 mm X
3
Gurtzuführmodul 8 mm X Art.-Nr. 00141270-xx
Gurtzuführmodul 8 mm X mit Spleißsensor Art.-Nr. 00141290-xx
Breite 10,8 mm
Belegte Zuführmodul-Stellplätze 1
Transportschrittweite 1 mm / 2 mm / 4 mm / 8 mm
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2
3.9 X-Zuführmodule für SIPLACE SX1/SX2 Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
150
3.9.2.3 Gurtzuführmodul SIPLACE Smart Feeder 2x8 mm X
3

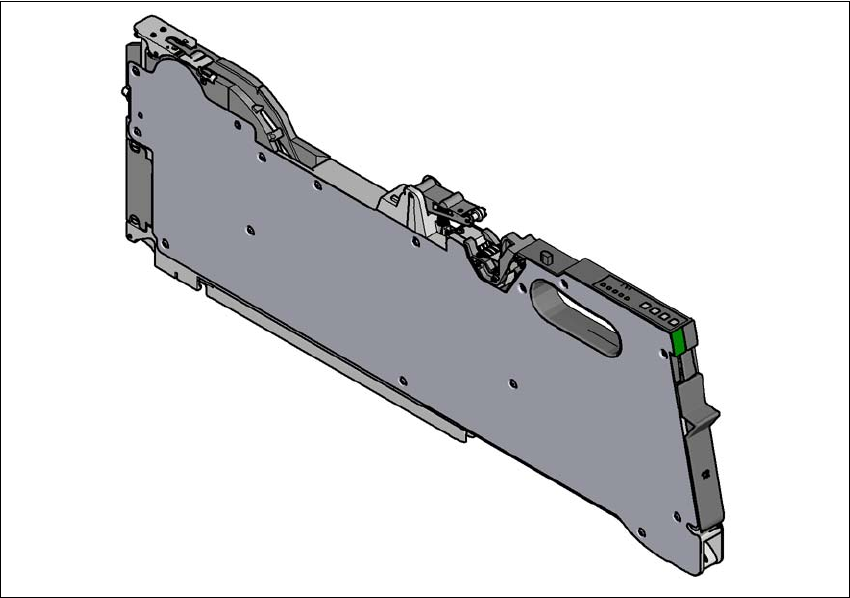

Abb. 3.9 - 5 Gurtzuführmodul Smart Feeder 2x8 mm X
3
Gurtzuführmodul Smart Feeder 2x8 mm X Art.-Nr. 00141269-xx
Gurtzuführmodul Smart Feeder 2x8 mm X mit Spleiß-
sensor
Art.-Nr. 00141289-xx
Breite 22,6 mm
Belegte Zuführmodul-Stellplätze 2
Transportschrittweite 1 mm / 2 mm / 4 mm / 8 mm
Wechselzeit für jeweils einen Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.9 X-Zuführmodule für SIPLACE SX1/SX2
151
3.9.2.4 SIPLACE Smart Feeder 8 mm X
3
Abb. 3.9 - 6 SIPLACE Smart Feeder 8 mm X
3
SIPLACE Smart Feeder 8 mm X Art.-Nr. 00141370-xx
SIPLACE Smart Feeder 8 mm X mit Spleißsensor Art.-Nr. 00141390-xx
Breite 10,8 mm
Belegte Zuführmodul-Stellplätze 1
Transportschrittweite 1 mm / 2 mm / 4 mm / 8 mm
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
