Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.3 Abmessungen und Gewicht
99
3.3 Abmessungen und Gewicht
3.3.1 Technische Daten - Abmessungen und Gewicht
3
Länge des Automaten
SX1/SX2 1500 mm
Breite des Automaten
SX1/SX2
*a
2475 mm
Höhe des Automaten
mit Meldeleuchte
mit aufgeklappten Schutzhauben
(bei LP-Transporthöhe 900 mm)
(bei LP-Transporthöhe 930 mm)
(bei LP-Transporthöhe 950 mm)
max. 1765 mm
1980 mm
2010 mm
2030 mm
Bodenfreiheit des Automaten
(bei LP-Transporthöhe 900 mm)
(bei LP-Transporthöhe 930 mm)
(bei LP-Transporthöhe 950 mm)
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
Gewicht SX
*b
SX1 mit 2x BE-Wagen 60
SX1 mit 2x BE-Wagen 60 (vollgerüstet)
SX2 mit 2x BE-Wagen 60
SX2 mit 2x BE-Wagen 60 (vollgerüstet)
2482 kg
2806 kg
2532 kg
2856 kg
Stellfläche SX
a
SX1/SX2 mit 2 BE-Wagen 60 3,71 m²
Bei der Berechnung der Flächenlast wurde ein zusätzlicher Arbeits-
raum von 0,5 m auf jeder Maschinenseite berücksichtigt.
Flächenlast SX
c
SX1
SX2
6,1 kN/m²
6,2 kN/m²
Bei der Berechnung der Flächenlast wurde ein zusätzlicher Arbeits-
raum von 1,0 m auf jeder Maschinenseite berücksichtigt.
Flächenlast SX
c
SX1
SX2
4,7 kN/m²
4,8 kN/m²
Anzahl der Maschinenfüße 4
*)a Standardkonfiguration: 1 BE-Wagen innen und 1 BE-Wagen außen mit Griffen nach unten geklappt.
*)b Standardkonfiguration: 1 BE-Wagen innen, 1 BE-Wagen außen und Einfachtransport.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2
3.3 Abmessungen und Gewicht Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
100
3.3.2 Abmessungen
3.3.2.1 Abmessungen des SX1/SX2 -Automaten
3
Abb. 3.3 - 1 Abmessungen des SX1/SX2 -Automaten (1 BE-Wagen innen, 1 BE-Wagen außen)
Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.3 Abmessungen und Gewicht
101
3.3.3 Höhe der aufgeklappten Schutzhaube
3

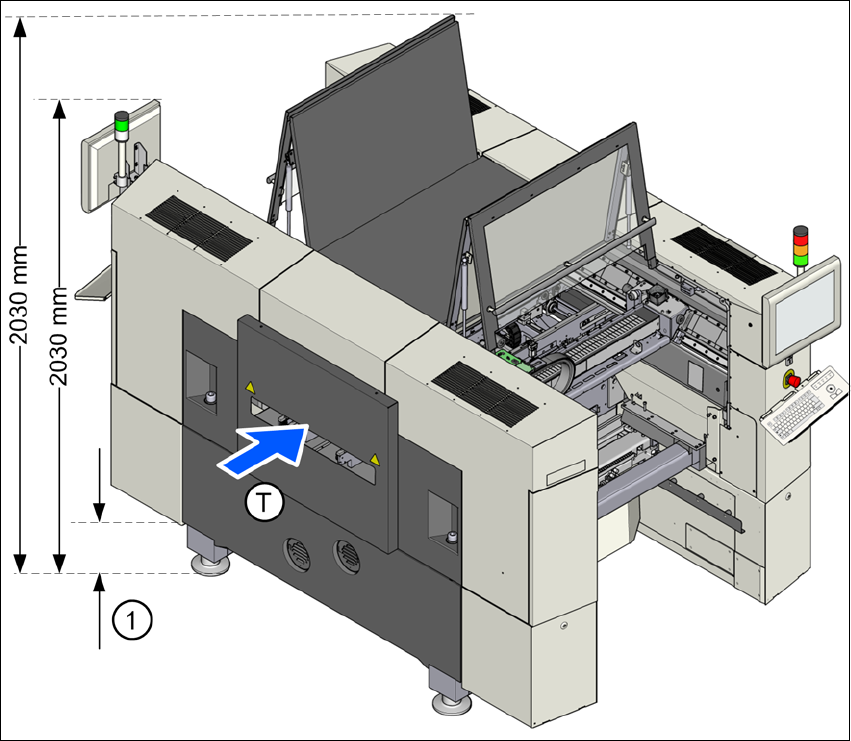

Abb. 3.3 - 2 Höhe der aufgeklappten Schutzhaube - Abmessungen in Millimeter
Die angegebenen Maße beziehen sich auf die max. LP-Transporthöhe von 950 mm.
(1) Höhe variiert je nach eingestellter LP-Transporthöhe
– bei LP-Transporthöhe 900 mm = 120 mm ± 15 mm
– bei LP-Transporthöhe 930 mm = 150 mm ± 15 mm
– bei LP-Transporthöhe 950 mm = 170 mm ± 15 mm
