1 Einleitung
Diese Betriebsanleitung ist ein Handbuch bzw. ein Nachschlagewerk zum Bedienen und Einrich-
ten der SIPLACE
®
Bestückautomaten SX1/SX2. Es handelt sich hierbei um die Original-Betriebs-
anleitung.
In den Kopfzeilen eines jeden Kapitels finden Sie Angaben zum Ausgabestand und zur Software-
version, ab der diese Anleitung gültig ist.
1.1 SIPLACE SX1/SX2
1

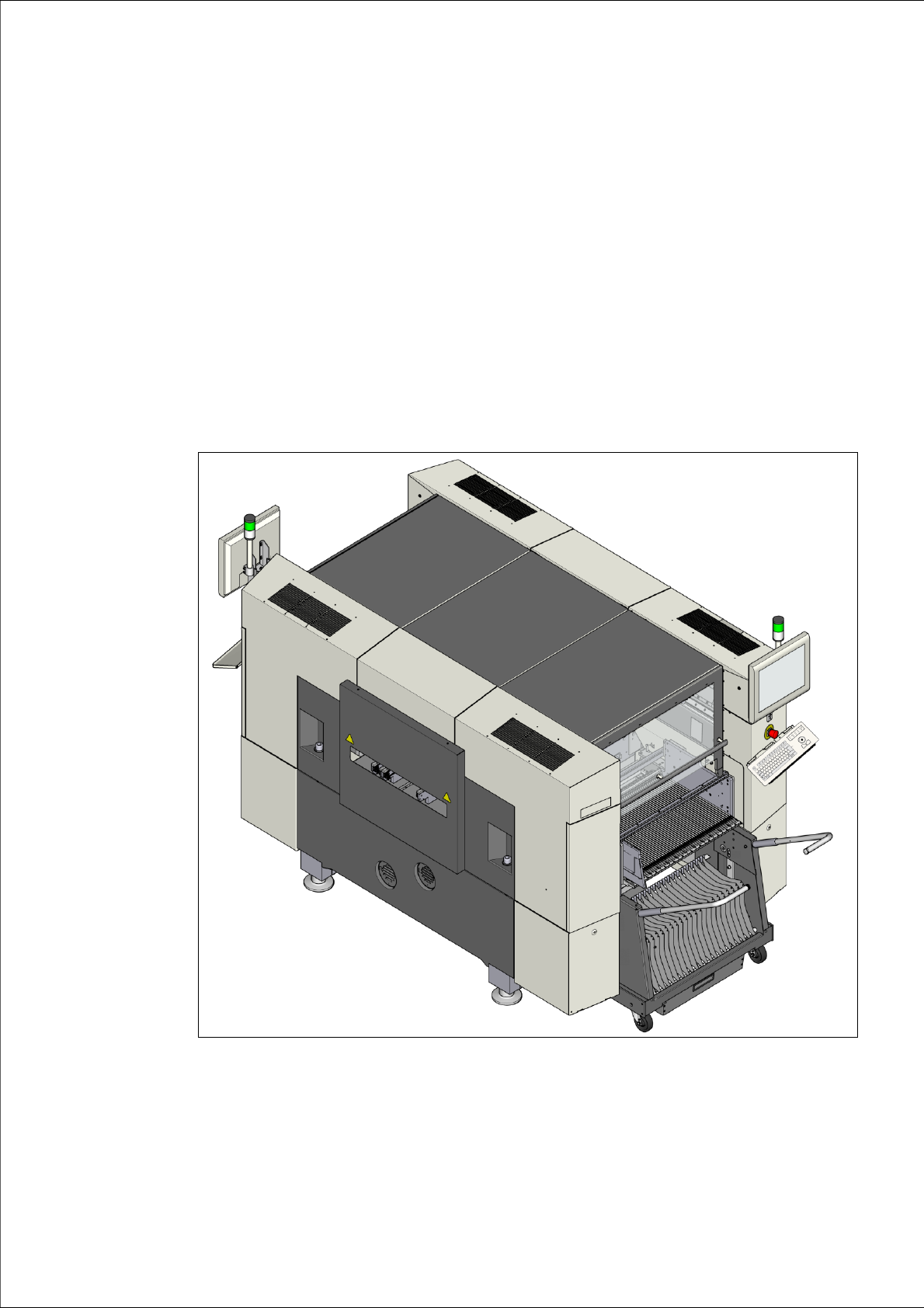

Abb. 1.1 - 1 Bestückautomat SIPLACE SX1/SX2
1 Einleitung Betriebsanleitung SIPLACE SX1/SX2
1.1 SIPLACE SX1/SX2 Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
16
Die Bestückautomaten SIPLACE SX1 und SX2 zeichnen sich aus durch
– höchste Präzision,
– große Flexibilität bei der Konfiguration,
– Kopf- und Portalmodularität
– Bestückleistungen bis in den High-End Prozessbereich und
– ein weitgespanntes Bauelementespektrum von 03015-Bauelementen bis zur Größe von
125 mm x 10 mm.
Für die Verarbeitung der Bauelemente kommen drei Bestückvarianten zum Einsatz:
– das Collect&Place-Verfahren,
– das Pick&Place-Verfahren und
– eine Kombination von Collect&Place- und Pick&Place-Verfahren (gemischter Modus).
Der Bestückautomat SIPLACE SX1 verfügt über ein Portal und der Bestückautomat SIPLACE
SX2 verfügt über zwei Portale. Gemäß dem bei SIPLACE entwickelten Prinzip der Kopf-und Por-
tal-Modularität können die Bestückköpfe und die Portale problemlos in kurzer Zeit gewechselt
werden. Eine Übersicht über die Bestückkopfkonfigurationen finden Sie in Abschnitt 1.1.1
ab
Seite 17
.
Die Bestückköpfe lassen sich unabhängig voneinander in X- und Y-Richtung mit Linearmotoren
schnell und präzise positionieren.
Beim Leiterplattentransport stehen der SIPLACE Einfachtransport und der flexible SIPLACE Dop-
peltransport zur Verfügung.
Für die Bauelemente-Bereitstellung stehen zwei Stellplätze zur Verfügung, die mit Bauelemente-
Wagen mit bis zu 60 Spuren gerüstet werden können.
Alternativ können Sie an jedem der beiden Stellplätze einen Waffle-Pack-Wechsler (WPC5 oder
WPC6) andocken. Ist an einem Stellplatz ein WPC5/WPC6 gerüstet, muss an dem verbleibenden
Stellplatz ein Bauelemente-Wagen mit 30 Spuren gestellt werden.
