3.10.9 Leergurtleitkanal an der BE-Wagen-Einzugsvorrichtung
In der Standardversion kann der Leergurtleitkanal Gurte mit einer Taschenhöhe bis maximal
12 mm zum pneumatischen Gurtschneidgerät führen.
3
Abb. 3.10 - 11 Leergurtleitkanal an der BE-Wagen-Einzugsvorrichtung SIPLACE SX1/SX2
(1) Einlassspalt für die Leergurte
(2) Austrittsspalt für die Leergurte oberhalb des pneumatischen Schneidgeräts
(3) Trennblech für Gurte < 12 mm, für Gurte > 12 mm demontierbar
3
HINWEIS
Staugefahr!
Bei Zuführmodulen mit niedrigen Taschen neben Zuführmodulen mit hohen Taschen be-
steht für die Leergurte Staugefahr.
Positionieren Sie Zuführmodule mit niedrigen Taschen nicht unmittelbar neben Zu-
führmodule mit hohen Taschen.
Für Gurttaschen höher als 12 mm kann das Trennblech (Pos. 3 in Abb. 3.10 - 11
) entfernt
werden (siehe Abschnitt 4.5
, Seite 220).
(1)
(2)
(3)
Betriebsanleitung SIPLACE SX1/SX2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 4.1 Transport und Anlieferungskonfiguration
183
4 Aufstellen und Inbetriebnahme
4.1 Transport und Anlieferungskonfiguration
4.1.1 Transportverpackung
Innerhalb Europas wird der Automat und die BE-Wagen auf zwei Holzpaletten und in Plastikfolien
verpackt ausgeliefert. Außerhalb Europas werden der Automat und die BE-Wagen in Transport-
kisten aus Holz angeliefert.
4.1.1.1 Abmessungen der Transportverpackungen
Die Abmessungen der Paletten und Holzkisten sind in der folgenden Tabelle aufgelistet:
4

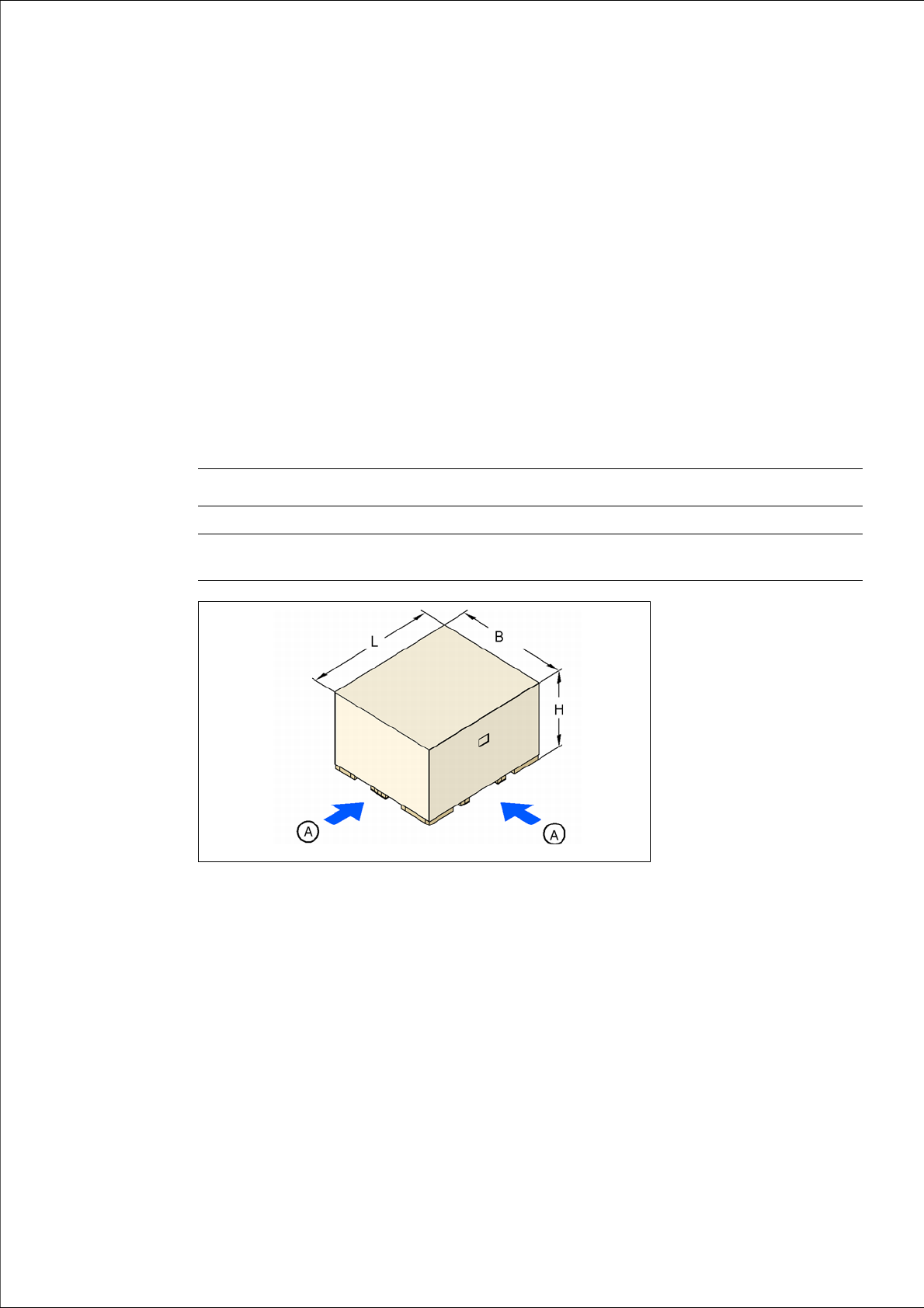

Abb. 4.1 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
Automat (L x B x H) BE-Wagen 60 (L x B x H) BE-Wagen 30 (L x B x H)
Palette 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Holzkiste
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
184
4.1.1.2 Gewicht des versandfertigen Automaten
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen Automaten einschließlich
Verpackung.
4
4.1.2 Lieferung kontrollieren
Lagern Sie den Automaten in der Verpackung, bis er Raumtemperatur erreicht hat. Anderen-
falls besteht Kondensationsgefahr.
Kontrollieren Sie die Lieferung auf Beschädigungen.
Überprüfen Sie die Schocksensoren auf der Transportkiste.
Packen Sie den Automaten und das Zubehör aus und überprüfen Sie die Lieferung auf Voll-
ständigkeit (Referenzlieferschein).
Dokumentieren Sie das Ergebnis im Installationsreport / Abnahmeprotokoll.
4.1.3 Anlieferungskonfiguration
Bei Anlieferung ist der Automat folgendermaßen konfiguriert:
– Die Transportspur des Einfachtransports ist auf eine Breite von 210 mm eingestellt. Beim
Doppeltransport beträgt die Breite von Transportspur 1 100 mm, die von Transportspur 2
210 mm. Diese Breiteneinstellung ist für die Feinjustage des Automaten von Bedeutung.
– Beide Tastaturen sind abgesteckt.
– Die Auflagebleche für die Tastaturen sind ausgehängt.
– Beide Monitore sind demontiert.
– Beide Meldeleuchten sind demontiert.
– Alle Portalachsen sind mit Transportsicherungen fixiert.
Automat Versand innerhalb Europas Versand nach Übersee
SX1/SX2 2.500 kg 2.800 kg
BE-Wagen 230 kg 350 kg
