4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
208
Damit der Höhenadapter leichtgängig in die Klemmung (4) geschoben werden kann, fetten
Sie den Höhenadapter im Klemmbereich mit dem Fett Topas NCA 52.
Setzen Sie für die gewünschte LP-Transporthöhe den passenden Höhenadapter ein.
Schieben Sie den Höhenadapter so in die Klemmung, dass die Nut in die Sicherungs-
schraube (2) läuft.
Ziehen Sie die Sicherungsschraube (2) locker an.
Ziehen Sie die Klemmschraube (5)locker an, so dass er Höhenadapter möglichst spielfrei in
Z-Richtung beweglich bleibt.
Montieren Sie die weiteren 3 Höhenadapter mit der selben Vorgehensweise.
Senken Sie den Automaten nun vorsichtig mit dem Gabelstapler ab, bis die Höhenadapter
gleichmäßig den Boden berühren. Eine zweite Person sollte auf jeden Fall die stabile Lage
des Automaten während des Absenkvorgangs kontrollieren. Gegebenenfalls muss die Klem-
mung der Höhenadapter noch etwas gelockert werden.
Justieren Sie an jedem Höhenadapter die Einstellschrauben zur Höheneinstellung mit dem
offenen Doppelringschluessel SW 20 so, dass Sie die jeweilige Transporthöhe erreichen.
Richten Sie den Automaten in X-und Y Richtung mit der Maschinenwasserwage aus.
4
Ziehen Sie die Klemmschraube mit einem Drehmoment von 130 Nm fest.
HINWEIS
Die Beschreibung für das Ausrichten in X-und Y Richtung des Automaten finden Sie in
Abschnitt 4.3.9
, Seite 213.
Betriebsanleitung SIPLACE SX1/SX2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen
209
4.3.7 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
4.3.7.1 Abstandsmaße der Maschinenfüße des LP-Einfachtransports
4

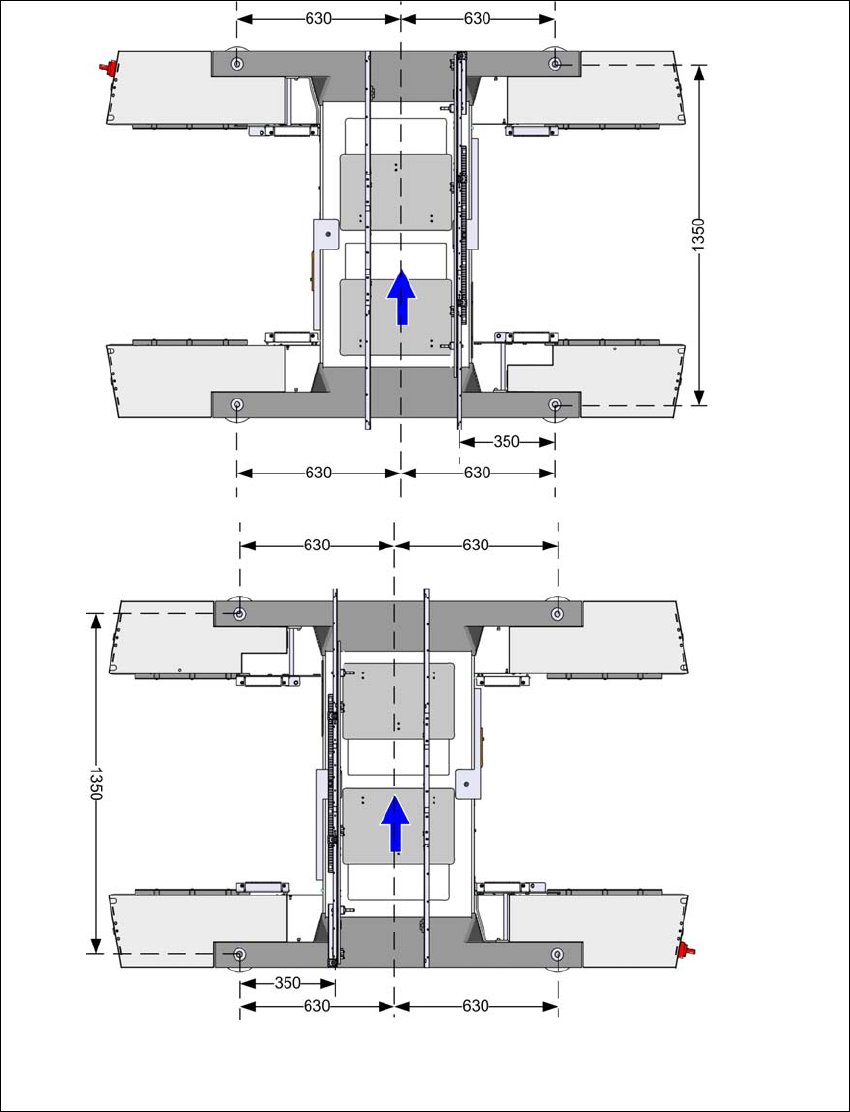

Abb. 4.3 - 5 Abstandsmaße der Maschinenfüße des LP-Einfachtransports in Millimeter
Feste Transportwange auf
der maximalen Position
rechts
a
.
Feste Transportwange
auf der maximalen
Position links
a
.
a) Das Maß ist abhängig von der Position der festen
Wange. Alle Maße in mm.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
210
4.3.7.2 Abstandsmaße der Maschinenfüße des LP-Doppeltransports
4

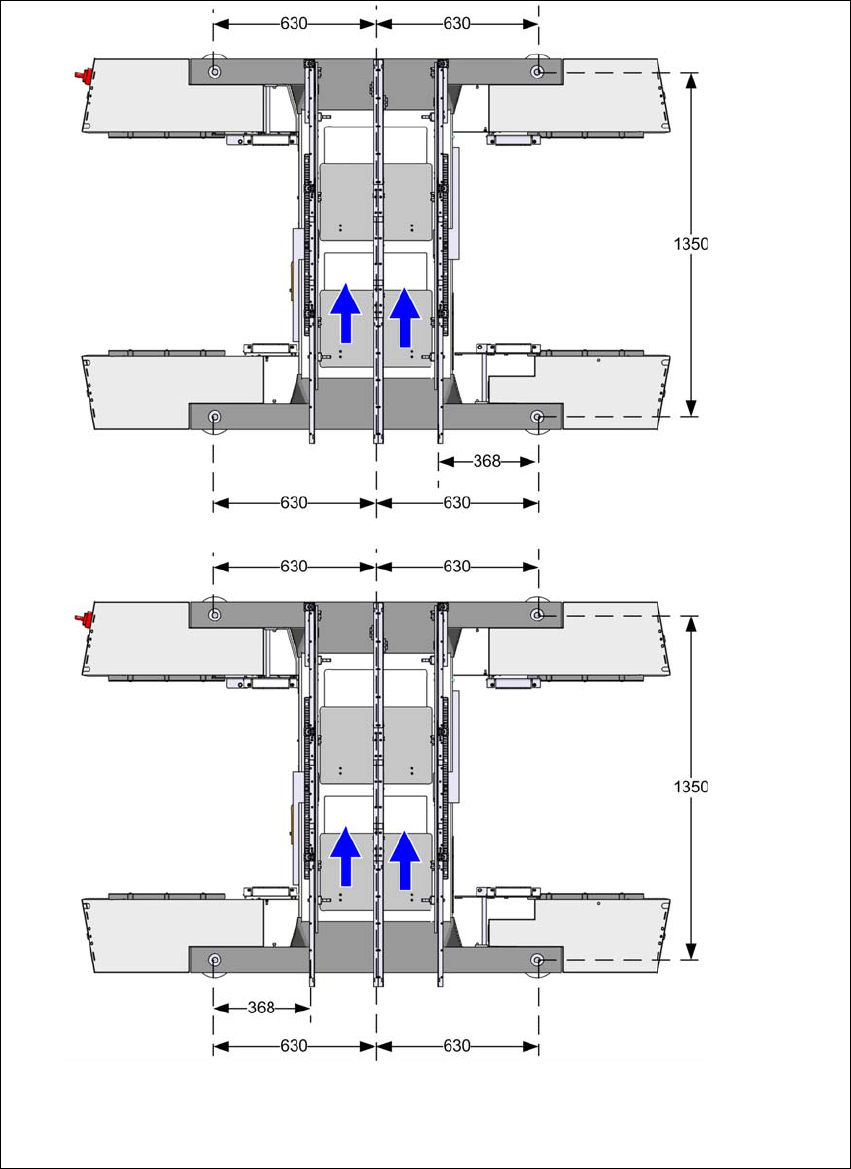

Abb. 4.3 - 6 Abstandsmaße der Maschinenfüße des LP-Doppeltransports in Millimeter
Feste Transportwange
auf der maximalen
Position links
a
.
Feste Transportwange auf der
maximalen Position rechts
a
.
a) Das Maß ist abhängig von der Position der festen
Wange. Alle Maße in mm.
