Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
309
6.1.4.2 Technische Daten
6
6.1.4.3 Lage der Pipettenwechsler für den 12-Segment C&P Kopf am SX-Automaten
6
Abb. 6.1 - 18 Lage der Pipettenwechsler für den 12-Segment C&P Kopf - Beispiel SX2
6
Pipettenwechsler für den SIPLACE 12-Segment C&P Kopf
Abmessungen (Länge x Breite x Höhe) 314 mm x 94,5 mm x 68,6 mm
Anzahl der Pipettengaragen 48
Anzahl der Pipettenmagazine 4
Pipettentypen 3xxx
Pipettenwechselzeit ca. 2 s pro Pipette
Druckluftanschluss 0,45 MPa (4,5 bar)
(1) BE-Wagen (PA) Bestückbereich
(PPW) Pipettenwechsler
(1)
(1)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.1 Pipettenwechsler Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
310
6.1.4.4 Montage
Die Pipettenwechsler am SX Automaten sind jeweils an der BE-Wagen-Einzugsvorrichtung be-
festigt.
6

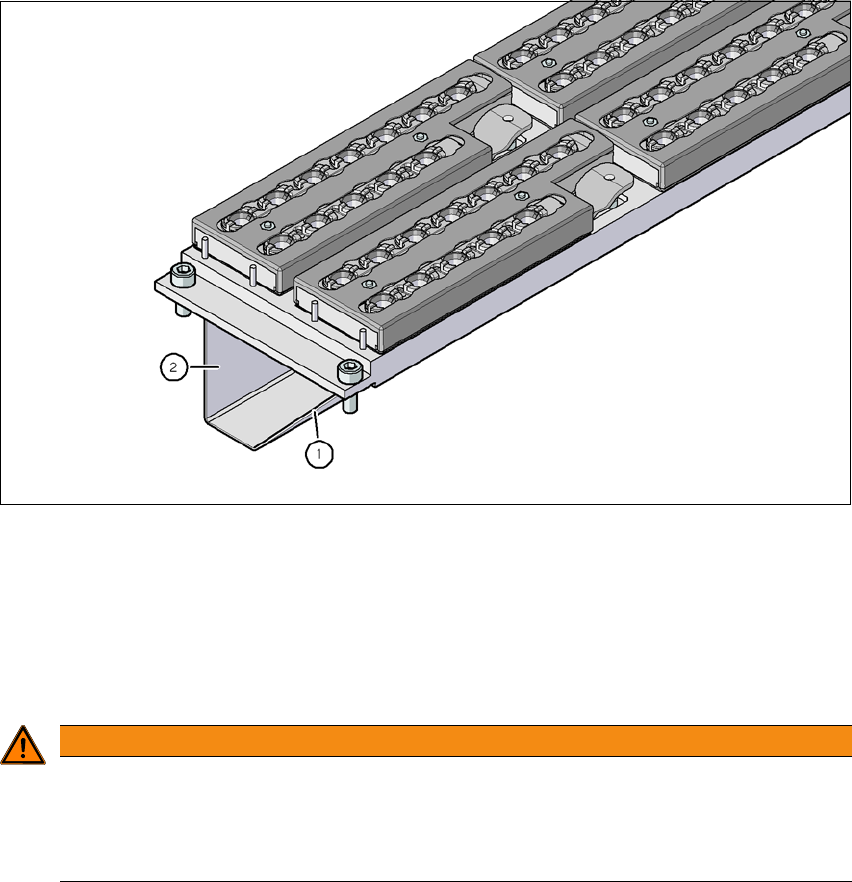

Abb. 6.1 - 19 Montageposition
(1) Schräge Seite zeigt in Richtung der BE-Wagen-Einzugsvorrichtung
(2) Senkrechte Seite zeigt in Richtung Leiterplatten-Transport
Richten Sie den Pipettenwechsler so aus, dass die schräge Seite zur BE-Wagen-Einzugsvor-
richtung zeigt.
6
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit den
Pipettenmagazinen des jeweiligen Bestückkopfes.
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
311
6.1.4.5 Hinweise zur Bedienung
Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
6
Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
6
6
Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
6.1.4.6 Magazin wechseln
Drücken Sie den Hebel (Pos. 1 in Abb. 6.1 - 4, Seite 292), um das Magazin von den Druck-
knopfkugeln zu lösen (Pos. 5 in Abb. 6.1 - 4
, Seite 292). Heben Sie das Magazin vom Träger.
6
HINWEIS
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur
komplette Magazine.
VORSICHT
Auffüllen der Magazine!
Füllen Sie nur Magazine auf, wenn alle Pipetten, die sich am Collect&Place-Kopf be-
finden, in ihre Magazine zurückgelegt wurden.
HINWEIS
Klemmgefahr!
Wenn Bauelemente auf Magazine fallen, besteht Klemmgefahr der Verriegelungsplatte.
Vermeiden Sie, dass Bauelemente auf Magazine fallen.
Reinigen Sie deshalb die Magazine und freien Stellplätze regelmäßig.
WARNUNG
Kopfcrashgefahr bei hinausragendem Hebel!
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 6.1 - 4
) kann zum Bestück-
kopfcrash führen.
Achten Sie darauf, dass die Hebel nicht über die Magazine hinausstehen.
