6.2 Waffle-Pack-Wechsler (WPC5/WPC6)
Die Funktionalität und die technischen Daten des WPC5 sind weitgehend identisch mit denen des
WPC6. Der WPC6 verfügt zusätzlich über das Non-Stop Modul.
6.2.1 Beschreibung
Der Waffle-Pack-Wechsler stellt Bauelemente in Flächenmagazinen bereit, sodass beim Spei-
chern und automatischen Wechseln der Flächenmagazine unnötiger Zeitverlust vermieden wird.
Durch einen wahlfreien programmierbaren Zugriff auf bis zu 28 Flächenmagazine vergrößert sich
außerdem em das Angebot an bereitgestellten Bauelementen.
Der Waffle-Pack-Wechsler besitzt ein integriertes Fahrgestell und lässt sich leicht an andere Stell-
plätze verfahren. Er wird mit der für die Automaten realisierten Leiterplatten-Transporthöhe aus-
geliefert, lässt sich aber auch mit wenigen Handgriffen an die Leiterplatten-Transporthöhen von
900, 930 und 950 mm anpassen. Auf dem verbleibenden Stellplatz muss der BE-Tisch mit 30
Stellplätzen gerüstet sein.
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.2 Waffle-Pack-Wechsler (WPC5/WPC6)
315
6.2.2 Übersicht WPC5
Artikel-Nr. 00119827-xx WPC5
6

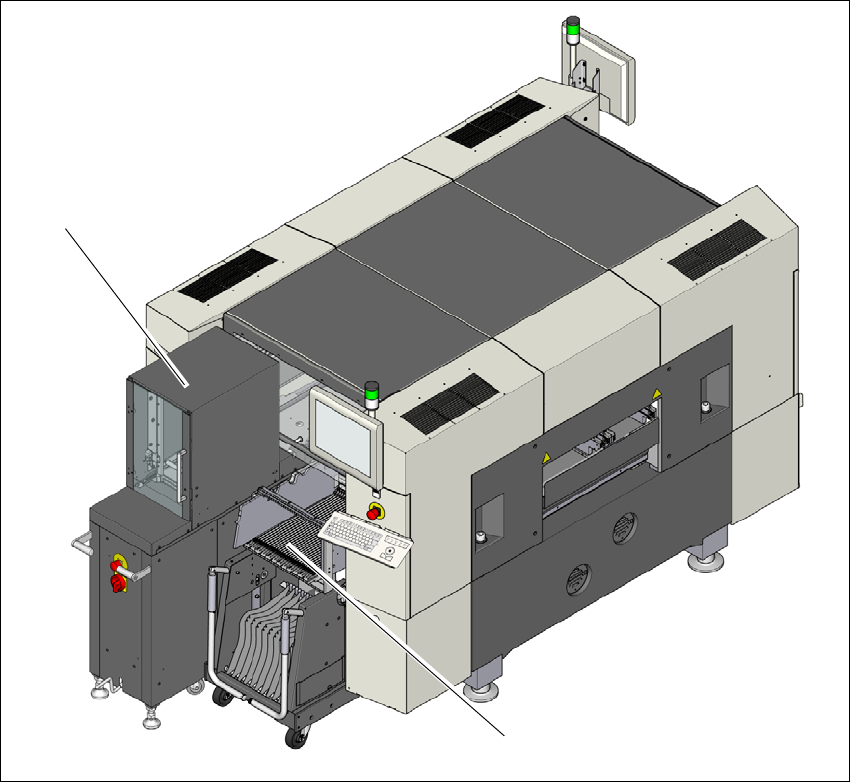

Abb. 6.2 - 1 WPC5 an der SIPLACE SX1/SX2
(1) WPC5
(2) BE-Wagen mit 30 Spuren
(1)
(2)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.2 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
316
6.2.3 Übersicht WPC6
Artikel-Nr. 00119828-xx WPC6 an SIPLACE SX1/SX2
6

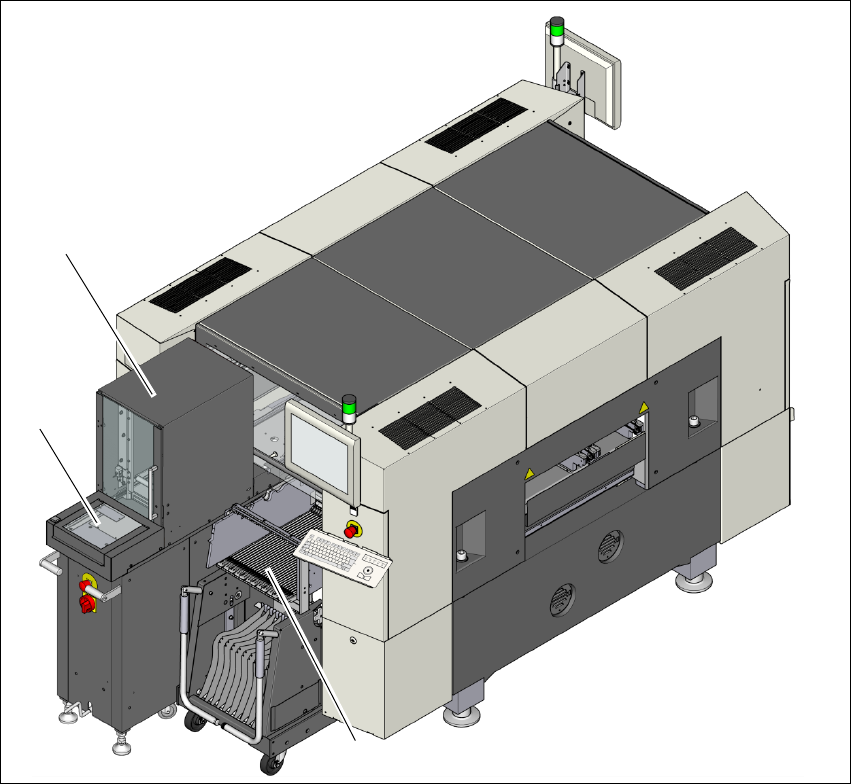

Abb. 6.2 - 2 WPC6 an der SIPLACE SX1/SX2
(1) WPC6
(2) Non-Stop Modul
(3) BE-Wagen mit 30 Spuren
(1)
(3)
(2)
