6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 6.2 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 320 6.2.7 R angierradien des WPC5/WPC6 6 Abb. 6.2 - 3 Rangierradien des WPC5/…
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.2 Waffle-Pack-Wechsler (WPC5/WPC6)
319
6.2.6.2 Elektrische Anschlusswerte
6
6.2.6.3 Zulässige Umwelteinflüsse
6
Anschlussspannung 3 x 200 V~ ± 5 %; 50/60 Hz (Japan)
3 x 208 V~ ± 5 %; 50/60 Hz (U.S.A)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 415 V~ ± 5 %; 50/60 Hz
Nennscheinleistung
1,5 kVA
Nennwirkleistung
1,0 kW
Absicherung 3 x 10 oder 3 x 16 A
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit 30 - 75%
(Im Mittel nicht höher als 45%, so dass Kondensation an
der Maschine auf jeden Fall ausgeschlossen ist.)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.2 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
320
6.2.7 Rangierradien des WPC5/WPC6
6
Abb. 6.2 - 3 Rangierradien des WPC5/WPC6 am SX1/SX2 -Automaten
Die Rangierradien R des WPC5/WPC6 am SX1/SX2-Automaten betragen:
6
Stellplatz 1 Stellplatz 2
Rangierradius R 750 mm 750 mm
Abstand L1: Maschinenmitte zu
WPC Außenkante
1860 mm 1860 mm
Abstand L2: Maschinenmitte zur
Wand
2610 mm 2610 mm
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.2 Waffle-Pack-Wechsler (WPC5/WPC6)
321
6.2.8 Installationshinweise zum WPC5/WPC6
Der WPC5/WPC6 lässt sich an der linken Seite (an Stellplatz 1 oder Stellplatz 2) des SX-Automa-
ten andocken.
6.2.9 Abmessungen mit WPC5/WPC6
6

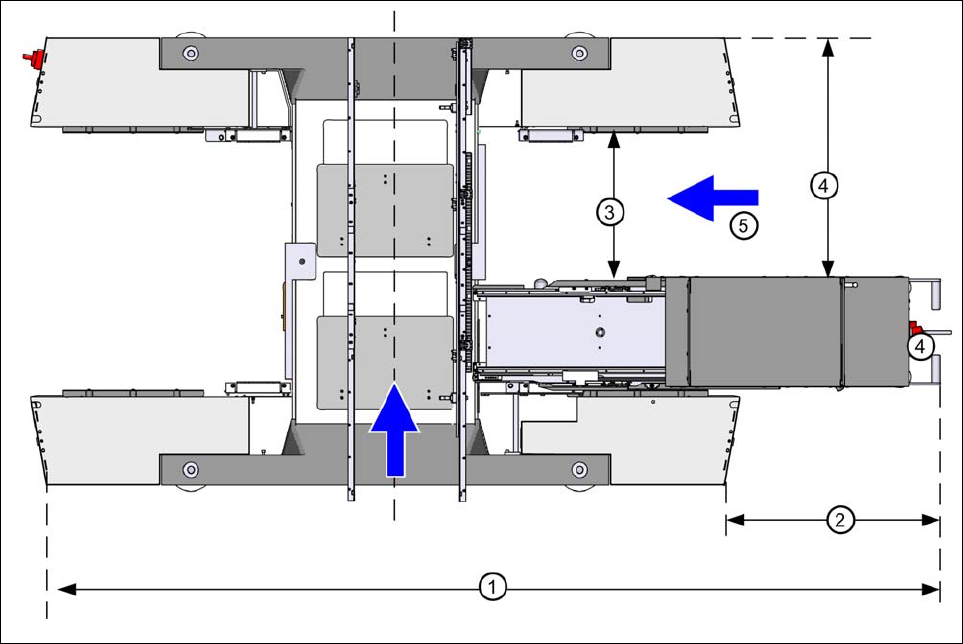

Abb. 6.2 - 4 Abmessungen des SX-Automaten mit WPC5/WPC6
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Stellplatz für den BE-Wagen mit 30 Spuren
