6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 6.3 SIPLACE JTF-S/JTF-M Ab Softwarever sion SR.706.1 SP1 Ausgabe 10/2014 326 6.3.3 T echnische Daten 6 6.3.4 A bmessungen mit JTF-M/JTF-S 6 Abb. 6.3 - 2 Abmessung…
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.3 SIPLACE JTF-S/JTF-M
325
6.3.2 Übersicht
6

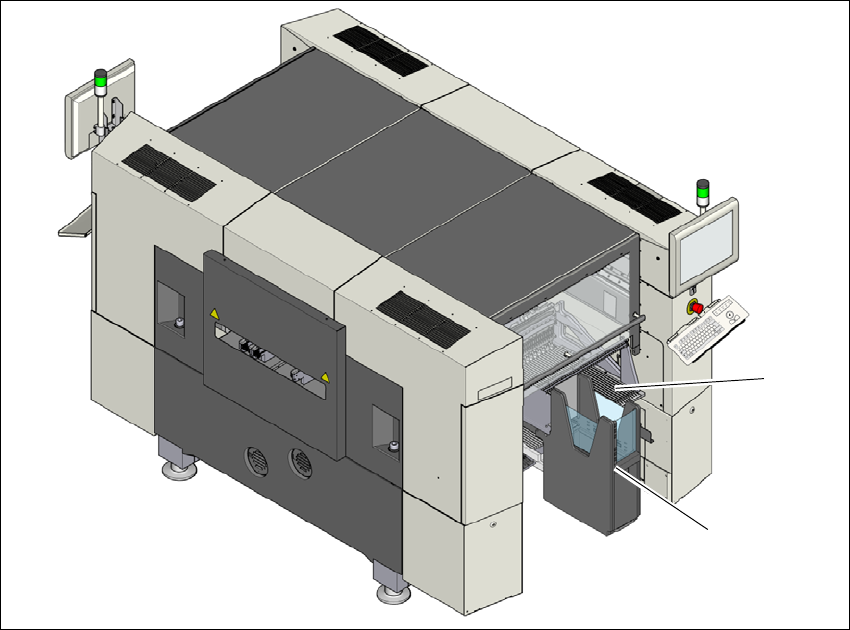

Abb. 6.3 - 1 SIPLACE JTF-S/JTF-M an SIPLACE SX1/SX2
(1) Fester Bauelemente-Tisch
(2) JTF-S/JTF-M
(1)
(2)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.3 SIPLACE JTF-S/JTF-M Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
326
6.3.3 Technische Daten
6
6.3.4 Abmessungen mit JTF-M/JTF-S
6
Abb. 6.3 - 2 Abmessungen des SX-Automaten mit JTF-M/JTF-S
SIPLACE JTF-S SIPLACE JTF-M
Breite
162 mm 177 mm
Höhe
587 mm 587 mm
JEDEC Flächenmagazin Spezifikation JEDEC Standard: 95-1 & IEC 60286-5
Speicherkapazität
Flächenmagazin dünn 30 JEDEC Flächenmagazine 18 JEDEC Flächenmagazine
Flächenmagazin dick 20 JEDEC Flächenmagazine 14 JEDEC Flächenmagazine
Flächenmagazin Wechselzeit
< 5 Sekunden (je nach Applika-
tion)
--
Einschub n nach n+1 -- 3,5 Sekunden
Einschub 1 nach 18 -- 10 Sekunden
Einschub 18 nach 1 -- 8,9 Sekunden
Kassette
--
Abmaße -- ca. 330 mm x 150 mm x 230 mm
Max. Ladegewicht -- 2,7 kg (je 150 g bei 18 Einschüben)
Pneumatik
4,1 bar bis 5,5 bar 5,2 bar bis 9 bar
Druckluftverbrauch
< 28,3 NL/min. < 28,3 NL/min.
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.4 Halterung für Flächenmagazine
327
6.4 Halterung für Flächenmagazine
Artikel-Nr. 00141286-xx Halterung für Flächenmagazine
Artikel-Nr. 00519840-xx Gurtleitkanal für Halterung-Flächenmagazin
Mit der Halterung für Flächenmagazine können Sie sehr schnell Bauelemente auf Flächenmaga-
zinen bereitstellen. Ist die Halterung für Flächenmagazine nicht vorhanden, können Sie alle 60
Förderer-Spuren des SX Wechseltisch verwenden.
Um die Halterung für Flächenmagazine auf dem SX Wechseltisch einzusetzen, muss die Ma-
schine mit einem modifizierten Gurtleitkanal ausgerüstet sein.
Die detaillierte Beschreibung und Bedienung sehen Sie in der " Montageanleitung - Manuel-
les Tray - SIPLACE SX1/SX2", Art.Nr. 00196823-xx.
Die Halterung für Flächenmagazine kann nur eingesetzt werden, wenn der entsprechende BE-
Tisch mit seinem Einzugsrahmen in der äußeren Position montiert ist.
Einzeln aufgelegte JEDEC-Flächenmagazine oder Waffle Pack Magazine lassen sich mit Magne-
ten auf dem Flächenmagazinträger fixieren. Werden zwei JEDEC-Flächenmagazine aufgelegt,
müssen Sie diese mit Verriegelungs- und Halteleisten fixieren.
Teile: Artikel-Nr.:
Magnet 00316593-xx
Verriegelungs- und Halteleiste für JEDEC-Magazine 00372615-xx
VORSICHT
Kollisionen vermeiden
Beim Einfahren und Ausfahren eines BE-Wagen darf die Halterung für Flächenmagazine
nicht gestellt sein, da es sonst zu Kollisionen mit dem Leergurtleitkanal und dem Halter
des Pipettenwechslers kommt.
Der Halterung für Flächenmagazine darf erst auf den Tisch gestellt werden, wenn der
Tisch eingezogen ist.
Vor dem Ausfahren des Tisches muss der Halterung für Flächenmagazine vom Tisch
entfernt werden.
