Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.12 BE-Kamera für den MultiStar
345
6.12.1.1 Technische Daten
6
6
6.12.1.2 Lage
Die Lage der stationären Kameras und die zugehörigen Konfigurationen sind in Abschnitt 3.8.2,
Seite 139
dargestellt.
BE-Maße 0,5 mm x 0,5 mm bis 55 mm x 45 mm
BE-Spektrum 0402, MELF, SO, PLCC, QFP, Elektrolytkondensatoren, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,35 mm
Min. Balldurchmesser 0,2 mm
Gesichtsfeld 65 mm x 50 mm
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.13 LP-Ausrichtung Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
346
6.13 LP-Ausrichtung
Artikel-Nr. 00119677-xx LP-Ausrichtung Einfachtransport
Artikel-Nr. 00119678-xx LP-Ausrichtung Doppeltransport
6.13.1 Beschreibung
Leiterplatten, die verarbeitet werden sollen, besitzen zuweilen ein Längen-/Breitenverhältnis von
1:2 oder ungünstiger. Das bedeutet, dass die kürzere Seite der LP in LP-Transportrichtung zeigt.
Während des Transports können sich solche Leiterplatten etwas verdrehen, so dass die Passmar-
ken nicht mehr im Suchfenster der LP-Kamera liegen. Die Option "LP-Ausrichtung" sorgt dann da-
für, dass diese Leiterplatten wieder exakt an der Stoppposition ausgerichtet werden.
Werden Leiterplatten mit Aussparungen in Transportrichtung verarbeitet, kann dies bei Automa-
ten mit mechanischem Stopper und bei Automaten, die diese Position mit Laserlichtschranke
überwachen zu unterschiedlichen Bearbeitungspositionen führen. Mit der Option "LP-Ausrich-
tung" wird sichergestellt, dass die Leiterplatten bei allen LP-Transporten an derselben Position
gestoppt werden. Die Option "LP-Ausrichtung" gibt es für den Einzel- und den Doppeltransport.
Die Leiterplatte wird in den Bestückbereich transportiert, bis die Laserlichtschranke das Stoppsi-
gnal für den LP-Transport auslöst. Danach fährt der Hubtisch mit den LP-Anschlägen in eine Po-
sition nach oben, in der die Leiterplatte noch nicht geklemmt wird und von den Transportbändern
noch bewegt werden kann. Die beiden LP-Anschläge befinden sich in Höhe der Leiterplatte, die
LP-Unterstützungen (magnetische Stifte) berühren bereits die Leiterplatte. Beide Transportbän-
der fahren die Leiterplatte gegen die LP-Anschläge und richten sie währenddessen aus. Danach
fährt der Hubtisch in seine obere Endposition, klemmt die Leiterplatte und löst diese von den LP-
Anschlägen, um den Bestückprozess nicht zu beeinträchtigen. Nach dem Bestückprozess wer-
den Hubtisch und LP-Ausrichtung abgesenkt und die Leiterplatte weitertransportiert.
6.14 Siemens-Schnittstelle
Artikel-Nr. 00116808-xx SIPLACE Interface
An den SIPLACE Bestückautomaten der SX und X-Serie wird die Transportschnittstelle nach dem
SMEMA-Standard konfiguriert. Es besteht allerdings auch die Möglichkeit, diese Schnittstelle ge-
mäß dem Siemens-Standard zu nutzen. Dies ist von großem Vorteil, wenn ein Automat der SX
und X-Serie in ältere SIPLACE-Linien integriert werden soll. Eine Nachrüstung der älteren Auto-
maten auf SMEMA-Standard ist dann nicht erforderlich.
Konfigurieren Sie einfach die Transportschnittstelle der Automaten der SX und X-Serie auf den
Siemens-Standard und verbinden Sie die Automaten mit dem zugehörigen Schnittstellenkabel.
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.15 Smart Pin Support
347
6.15 Smart Pin Support
Artikel-Nr. 03089621-xx Smart Pin Support
Artikel-Nr. 03087404-xx Magazin SPS L10 kpl.
Artikel-Nr. 03087508-xx Magazin SPS Q10 kpl.
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Support Pins
auf dem Hubtisch lässt sich dieses Problem leicht beheben.
6

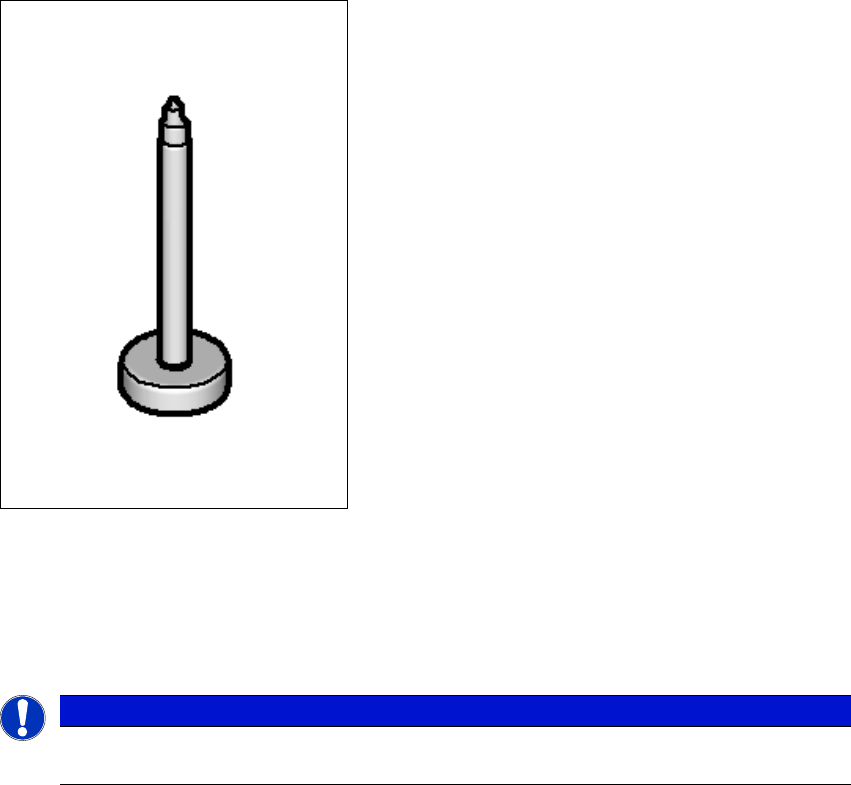

Abb. 6.15 - 1 Support Pin
Mit Hilfe der Option Smart Pin Support werden die Support Pins automatisch auf den Hubtisch
gestellt. Dazu dient eine Greifereinheit, der die Support Pins aus speziellen Magazinen holt und
auf die vorgegebenen Positionen stellt.
6
HINWEIS
Die detaillierte Beschreibung sehen Sie in der "Bedienungsanleitung Smart Pin Support",
deutsch+englisch [Art.Nr. 00197001-xx].
