Betriebsanleitung SIPLACE SX1/SX2 2 Betriebssicherheit Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 2.2 Warnschilder 49 2.2.5.2 W arnschild W21 1 2 Artikel-Nr . 03009351-01 (Anzahl pro Automat: 2) Pos. W21 1 in Abb. 2…
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2
2.2 Warnschilder Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
48
2.2.5.1 Warnschilder W206, W250, W251 an den Innenseiten der Sektorentüren
2
Abb. 2.2 - 7 Warnschilder an der Innenseite der Sektorentüren
Pos. W251, an der Innenseite der Sektorentüren, Artikel-Nr. 03079298-xx
Pos. W250, an der Innenseite der Sektorentüren, Artikel-Nr. 03079262-xx
Pos. W206, an der Innenseite der Sektorentüren, Artikel-Nr. 03009345-xx
Pos. W206, an der Stromversorgung innen (siehe auch Abb. 2.2 - 8
, Seite 49 )
Das Ingangsetzen der Maschine darf nur mit eingebautem Stop-
per und geschlossener Türe erfolgen.
(W250)
(W206)
(W251)
W206
W250, W251, W206
an der Türe innen
W250, W251, W206
an der Türe innen
(W250)
(W206)
(W251)
Betriebsanleitung SIPLACE SX1/SX2 2 Betriebssicherheit
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 2.2 Warnschilder
49
2.2.5.2 Warnschild W211
2
Artikel-Nr. 03009351-01 (Anzahl pro Automat: 2)
Pos. W211 in Abb. 2.2 - 8
, Seite 49 Artikel-Nr.03009351-01.

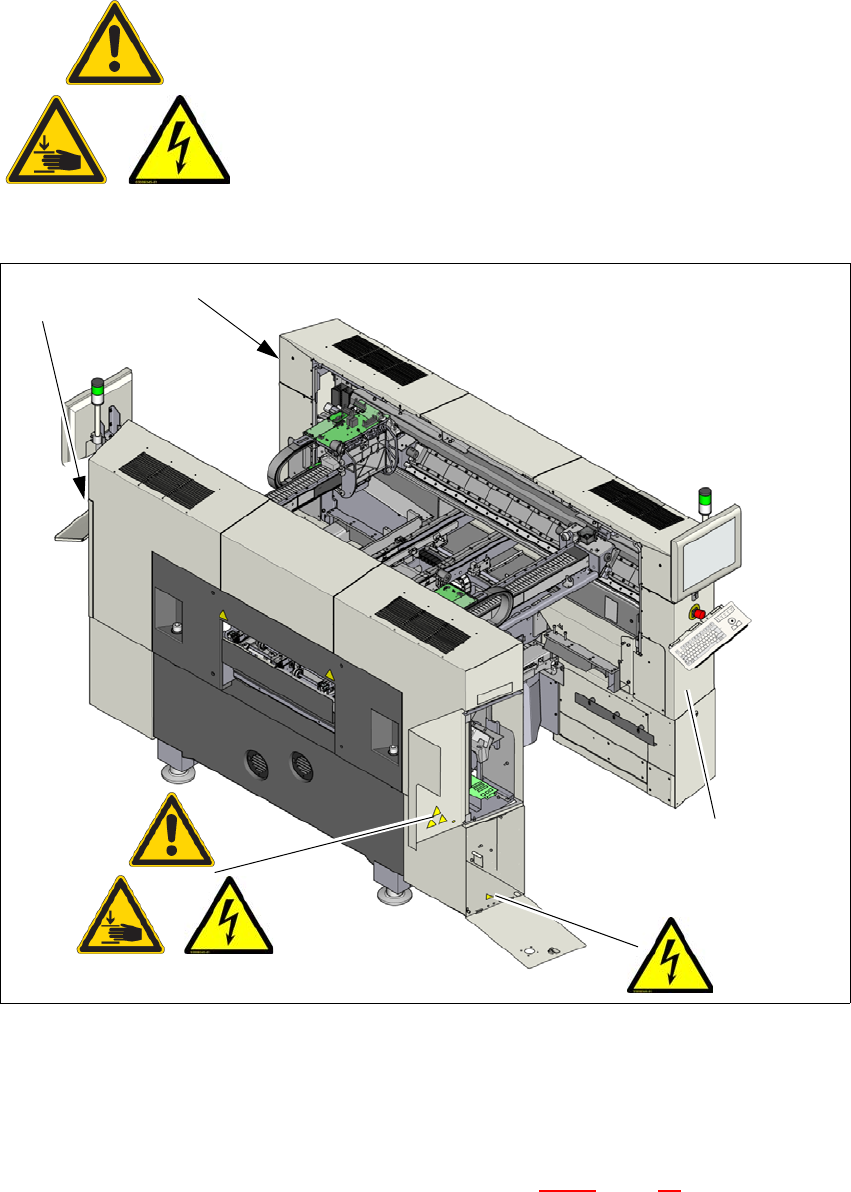

Abb. 2.2 - 8 Warnschild W206, W211 an der Stromversorgung
– W211 an der Sicherungs- und Verteilerplatine A3.
– W211 an der Abdeckung zur Einschaltstrombegrenzung A1.
– W206 an der Vorderseite der Stromversorgung
2
2
NETZSPANNUNG!
Hauptschalter ausschalten und 30 Sekunden abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2
2.2 Warnschilder Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
50
2.2.6 Warnschild an den NOT-HALT-Tastern
2
Pos. W209 in Abb. 2.2 - 9, Artikel-Nr. 03009349-01 (Anzahl pro Automat: 2)
2
2

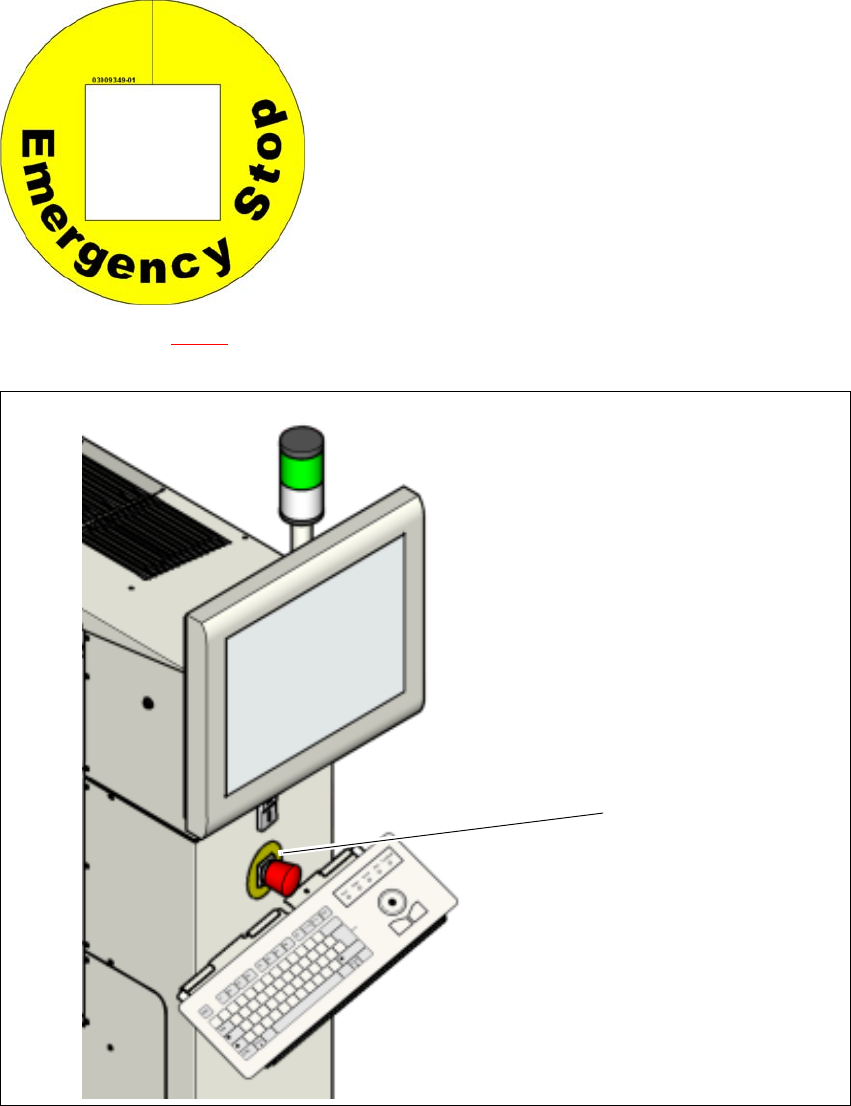

Abb. 2.2 - 9 Warnschild W209 an den NOT-HALT-Tastern
Pos. W209, Artikel-Nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W209 auf den
Anbausatz geklebt.
W 209
