2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 2.2 Warnschilder Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 52 2.2.8 Hinweisschild "Kop fcrash" an der IC-Kamera des T w inSt ar Hinweissch ild "…
Betriebsanleitung SIPLACE SX1/SX2 2 Betriebssicherheit
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 2.2 Warnschilder
51
2.2.7 Hohe Temperaturen an der Head Control Unit (HCU)
Pos. 1 in Abb. 2.2 - 10, Temperatur-Hinweisschild, Art.-Nr. 03031926-01 (je nach Kopfkonfigura-
tion 2 bis 4).
2

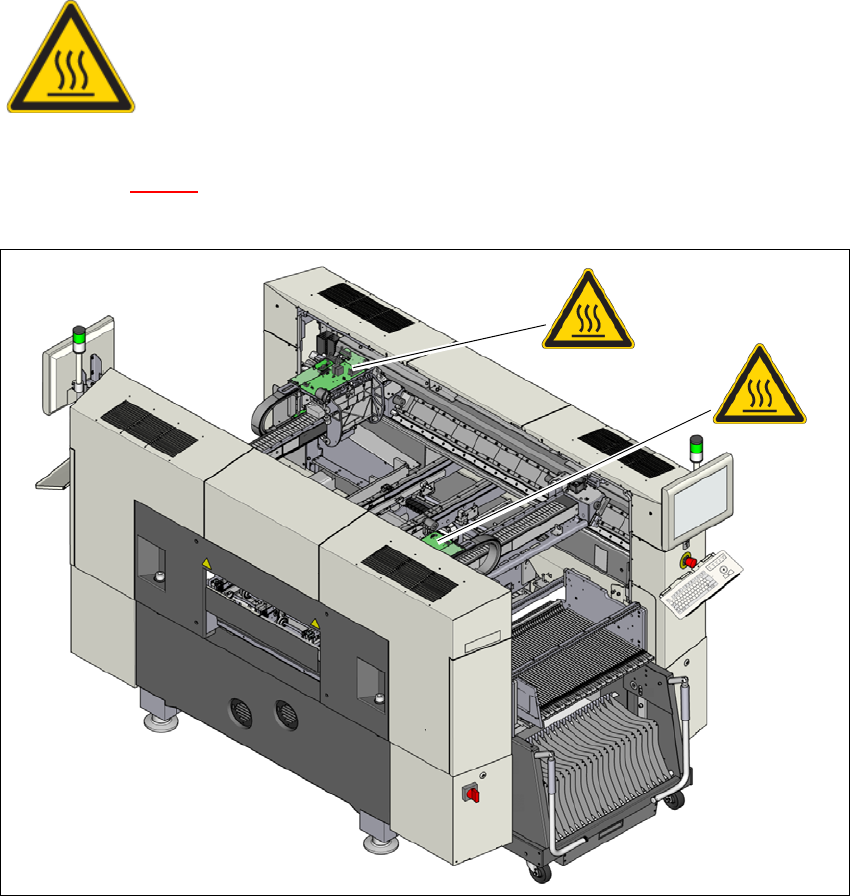

Abb. 2.2 - 10 Temperatur-Hinweisschild an der Head Control Unit (HCU)
2
VERBRENNUNGSGEFAHR DURCH HOHE TEMPERATUR!
Das Gehäuse der Head Control Unit (HCU) kann bei Dauerbetrieb hohe
Temperaturen annehmen.
Vorsicht beim Berühren der Head Control Unit (HCU).
(1)
(1)
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2
2.2 Warnschilder Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
52
2.2.8 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
Hinweisschild "Kopfcrash" in Abb. 2.2 - 11, Artikel-Nr. 03015392-02
(Anzahl pro Automat: maximal 2)
2

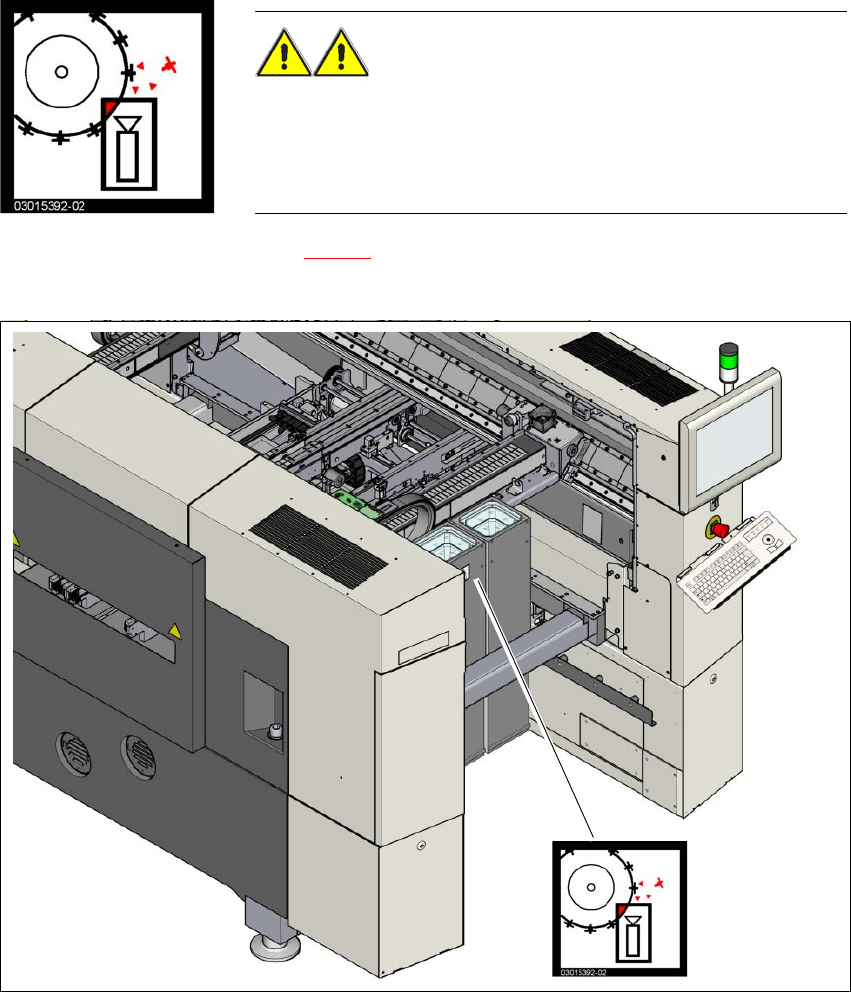

Abb. 2.2 - 11 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar/
(1) Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
WARNUNG KOPFCRASHGEFAHR 2
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar
kollidiert der SpeedStar mit den Kameragehäusen.
Demontieren Sie die stationären BE-Kameras vom Typ 33, 55 x 45,
und Typ 25, 16 x 16) des TwinStar.
(1)
Betriebsanleitung SIPLACE SX1/SX2 2 Betriebssicherheit
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 2.2 Warnschilder
53
2.2.9 Warnschild am Leiterplattentransport
2

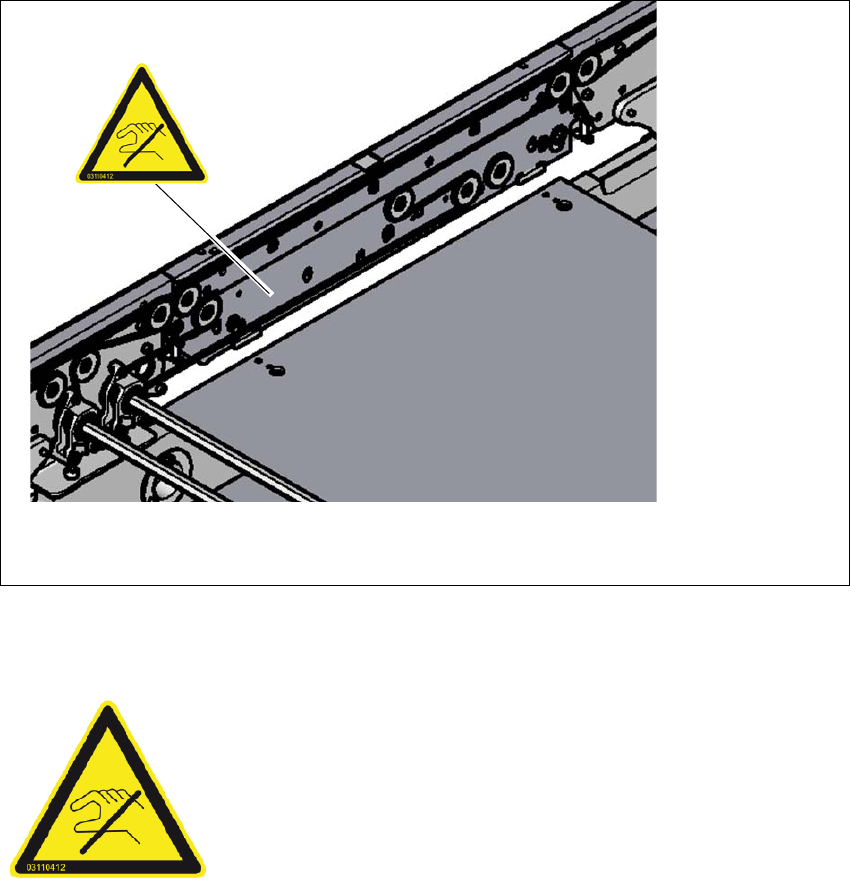

Abb. 2.2 - 12 Warnschild "Empfindliche Transportwangen" am Klemmblech des LP-Transportes
2.2.9.1 Warnschild "Empfindliche Transportwangen"
2
Artikel-Nr. 03110412-01 (1 Stk. an jeder Transportwange und Bestückbereich)
Empfindliche Transportwangen!
Die Transportwangen sind sehr empfindlich und dürfen keines-
falls ohne Lösen der Bremsen verschoben werden.
Es können irreparable Schäden an den Transportwangen die
Folge sein.
