2.9 Sperren der Druckluftzufuhr und Druckabbau
Der Betriebsdruck des Automaten ist auf 0,50 ± 0,025 MPa (5,0 ± 0,25 bar) fest eingestellt. Die
Lage der Drucklufteinheit zeigt Pos. 1 der Abb. 2.9 - 1
, Seite 82. Sie können die Druckluftzufuhr
zum Automaten mit dem Absperrhahn (Pos. 2 der Abb. 2.9 - 1
, Seite 82) unterbrechen.
Lösen Sie mit dem Maschinenschlüssel die Verriegelung der Abdeckung.
Heben Sie die Abdeckung ab (siehe Abb. 2.9 - 1, Seite 82).
Drehen Sie den Hebel des Absperrhahns (Pos. 1 der Abb. 2.9 - 1, Seite 82) von der vertikalen
in die horizontale Stellung.
Beobachten Sie das Betriebsdruckmanometer (Pos. 5 der Abb. 2.9 - 1, Seite 82). Bei einge-
schaltetem Automaten baut sich der Druck innerhalb 1 Minute auf 0 MPa (0 bar) ab.
2
VORSICHT
Datenverlust!
Um Datenverlust zu vermeiden, schalten Sie den Automaten - außer in Notfällen - erst
nach folgenden Kriterien aus:
– Der Automat hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten
beendet.
– Der Automat hat die LP-Bearbeitung beendet.
– Der Automat hat die Hochlaufphase beendet.
VORSICHT
Unterbrechung der Druckluftzufuhr!
Unterbrechen Sie bei eingeschalteter Maschine die Druckluftzufuhr mit dem Absperr-
hahn maximal 30 Minuten.
Wenn Sie für Instandhaltungs- bzw. Servicearbeiten am Pneumatiksystem länger
brauchen, schalten Sie den Automaten am Hauptschalter aus und trennen ihn von
der Druckluftversorgung.
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2
2.9 Sperren der Druckluftzufuhr und Druckabbau Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
82
2
Abb. 2.9 - 1 Drucklufteinheit am Automaten
(1) Manometer für Versorgungsdruck der Portale 1 und 2
Solldruck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometer für Versorgungsdruck der Maschinenkomponenten
Solldruck: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer für Versorgungsdruck der Bulkcase Zuführmodule
Solldruck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (Anzeigebereich: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(5) Druckluftfilter
(6) Druckluftanschluss
(7) Absperrhahn in Stellung "AUF"
2
WARNUNG
Verletzungsgefahr!
Bei Druckluftleitungen, die unter Druck stehen, besteht Verletzungsgefahr.
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen.
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Betriebsanleitung SIPLACE SX1/SX2 2 Betriebssicherheit
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 2.10 Energiezustand des Automaten nach Ausschalten des Hauptschalters
83
2.10 Energiezustand des Automaten nach Ausschalten
des Hauptschalters
2

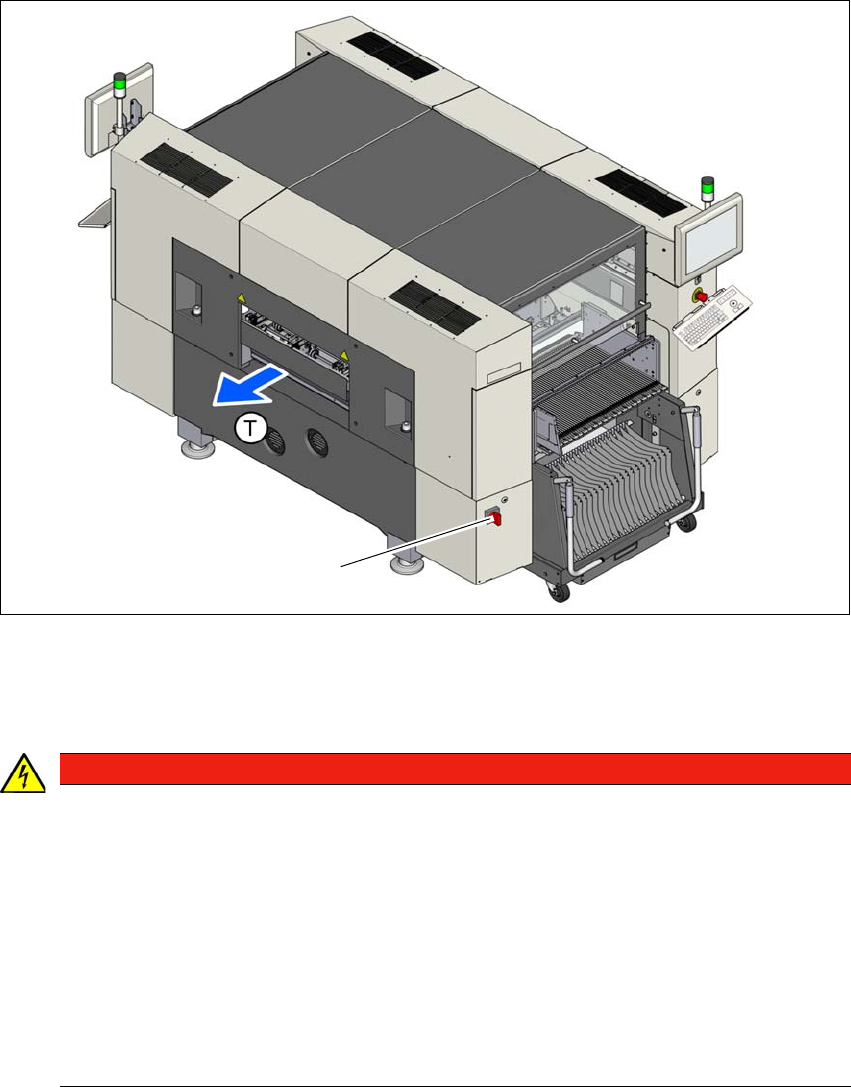

Abb. 2.10 - 1 Lage der Stromversorgung am Automaten
2
2
(1) Hauptschalter
GEFAHR
Spannungsgefahr!
Der Automat wird mit 3x200V~, 3x208V~, 3x220V~, 3 x 230 V~, 3x380V~,
3 x 400 V~ bzw. 3 x 415 V~ ± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage
führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter.
Unsachgemäßer Umgang mit diesem Automaten kann zu Tod oder schwerer Körperver-
letzung sowie erheblichem Sachschaden führen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversor-
gungseinschubes öffnen.
(1)
