MODEL PXH-1 1006-002 171 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE R-6 501 6301463544 NAME PLA TE 1 831R--1 10-501 6P410334 502 6301463643 NAME PLA TE 1 831R--1 10-502 6P410340 503 6301463681 NAME PLA TE …

100%1 / 216
MODEL PXH-1
0606-001
170
カバー部
COVER SECTION

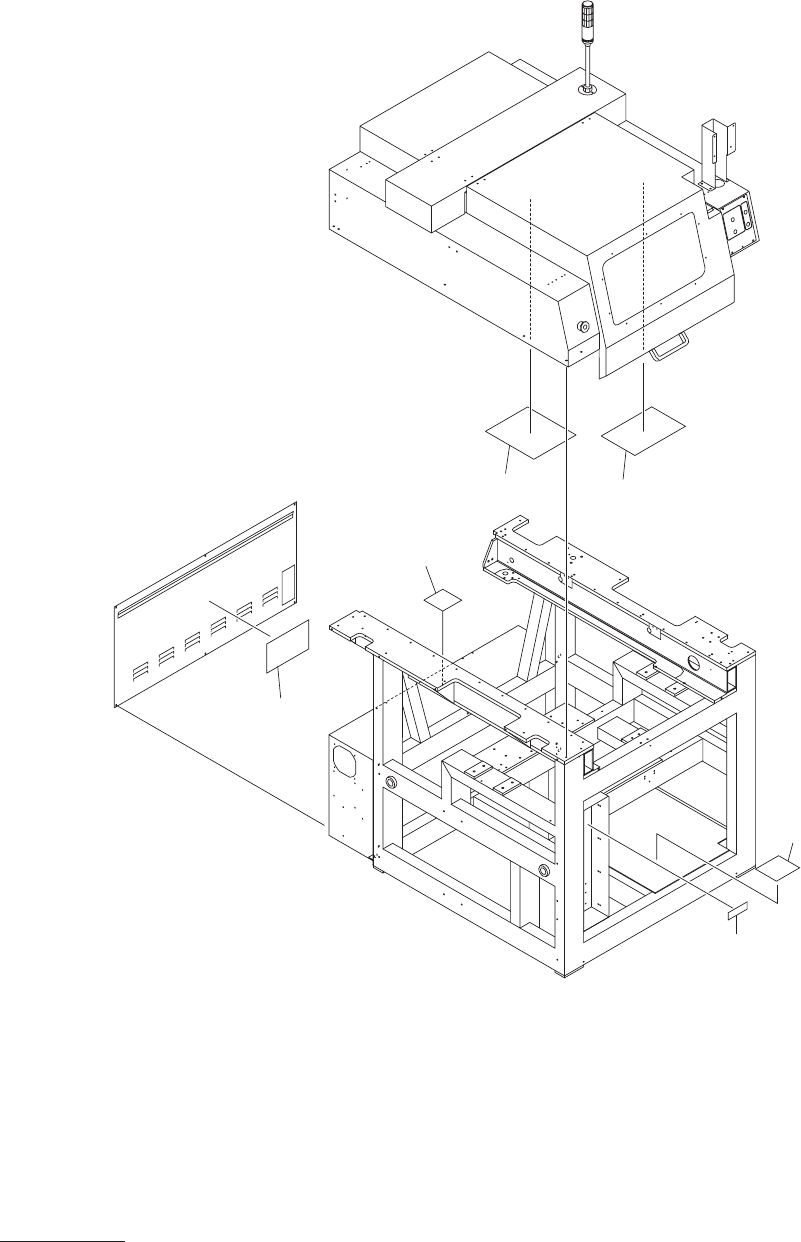

Fig. R-6
ラベル
Label
502
501
503
504
506
505
MODEL PXH-1
1006-002
171
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
R-6
501 6301463544 NAME PLATE 1 831R--110-501 6P410334
502 6301463643 NAME PLATE 1 831R--110-502 6P410340
503 6301463681 NAME PLATE 1 831R--110-503 6P410344
504 6301464800 NAME PLATE 1 831R--110-504 6P410358
505 6301464817 NAME PLATE 1 831R--110-505 6P410359
506 6301464794 NAME PLATE 1 831R--110-506 6P410357
MODEL PXH-1
0805-002
172
カバー部
COVER SECTION

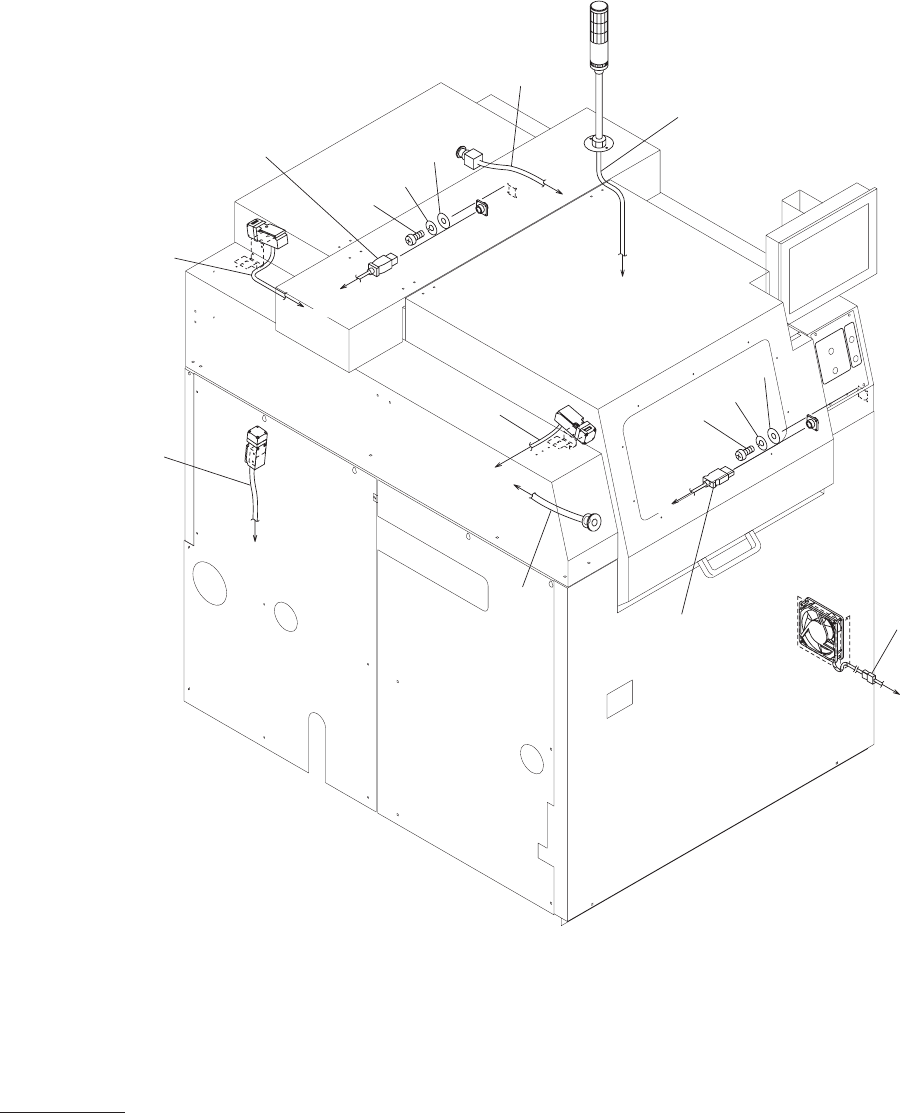

Fig. R-7
ケーブル
Cable
667
See Fig.BB-6
Key No.505
See Fig.BB-6
Key No.502
See Fig.BB-6
Key No.504
See Fig.BB-6
Key No.503
See Fig.C-1
Key No.21
See Fig.C-1
Key No.20
See Fig.BB-6
Key No.506
See Fig.BB-7
Key No.657
651
653
652
653
652
651
10B
U04-X003
N00-LAN1
U04-X008
N81-LAN1
N80-USB1
N02-P3
U04-X007
U04-X005
111
M05
S12
S11
N81
N80
H24
S10
S13
S14
U04-X004
N00-USB12
