激光所测试的结果是两个不同高度的 : 相对高度 ! 20
用IC检测工具正常画制IC引脚；
参数设置：
第一页Lead Sep / 第二页Bridge Insp 使
样品(锡膏-黑色, 锡膏末端-白色)
用常规方法设置；
第三页Lead Tip 把此页的虚线位置设置到
红色框或者青色框指示的位置；
第四页 Solder Insp 视情况而定灵活使用
跟上面一样（多锡样品：OK ）
照明类型，建议使用垂直 /平直照明；请注意配
合使用。
注意使用这个二值化的正反效果
空焊(锡膏-白色, 锡膏末端-黑色)
少锡(锡膏-白色, 锡膏末端-白色)

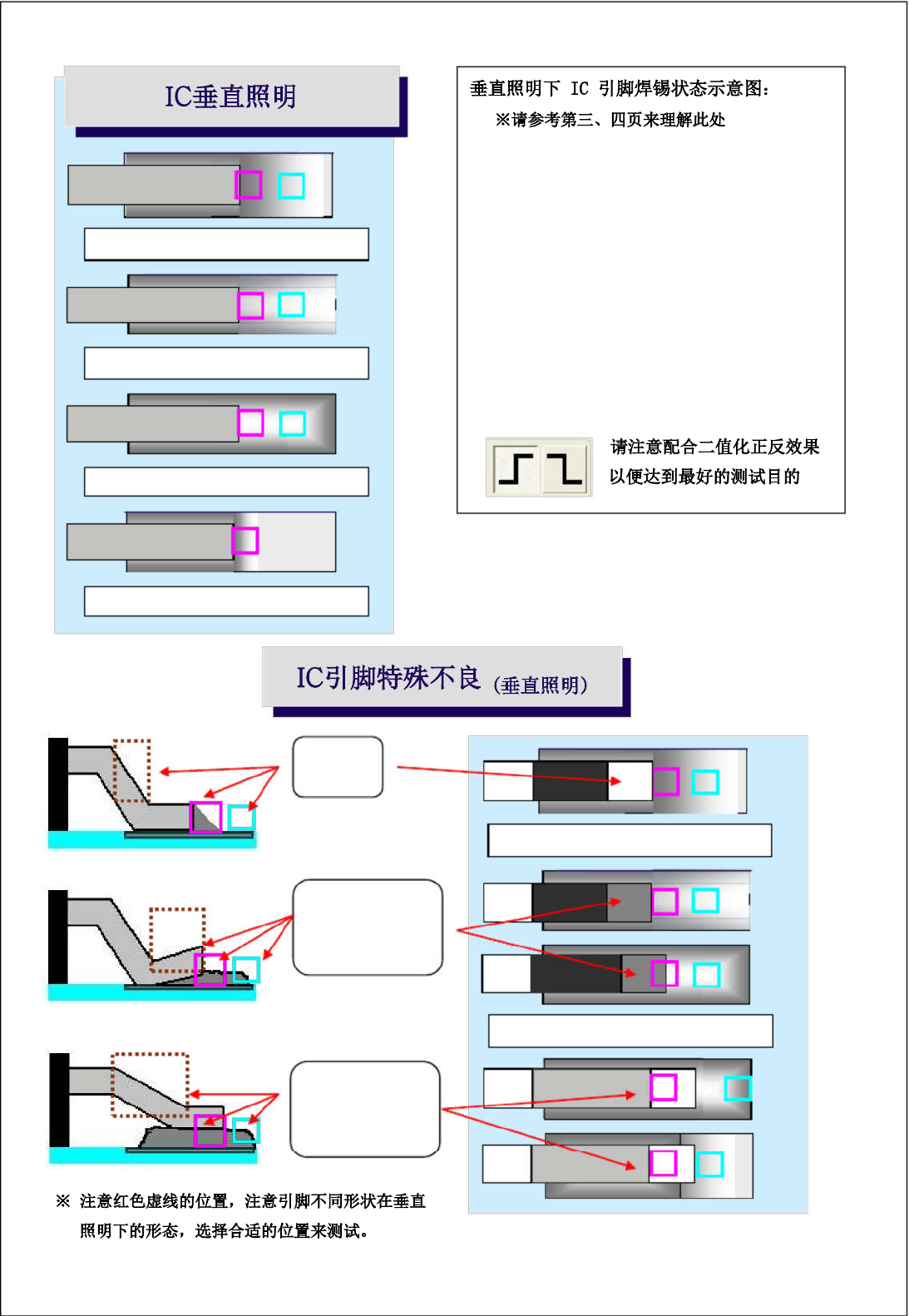

IC引脚
正常状态
IC引脚翘起状态
俯视图:可能有右边
几种情况
样品(锡膏-黑色, 锡膏末端-白色)
IC引脚不良
俯视图:有可能产生
右边几种情况
19
激光所测试的结果是两个不同高度的: 相对高度!
20
使用ATT可以加快编程速度，减少编程时间。一般用于零件比较多的PCB.
1. 按图所示选择使用ATT功能按钮，进入以下界面；
解说：“
□Use Part Matching Score and Search Range”
使用数据库零件本身的对比相似度及搜索范围；
即：利用坐标档、Library及Lib Table文件时，使用数据库元件本身的相似度及搜索范围在元
件坐标位置调整/对正元件检查框的最终位置；
使用统一的元件对比相似度、搜索范围
（对正元件检查框位置时）
Match Score ：元件对比相似度
Search Range ：元件搜索范围
21
