34

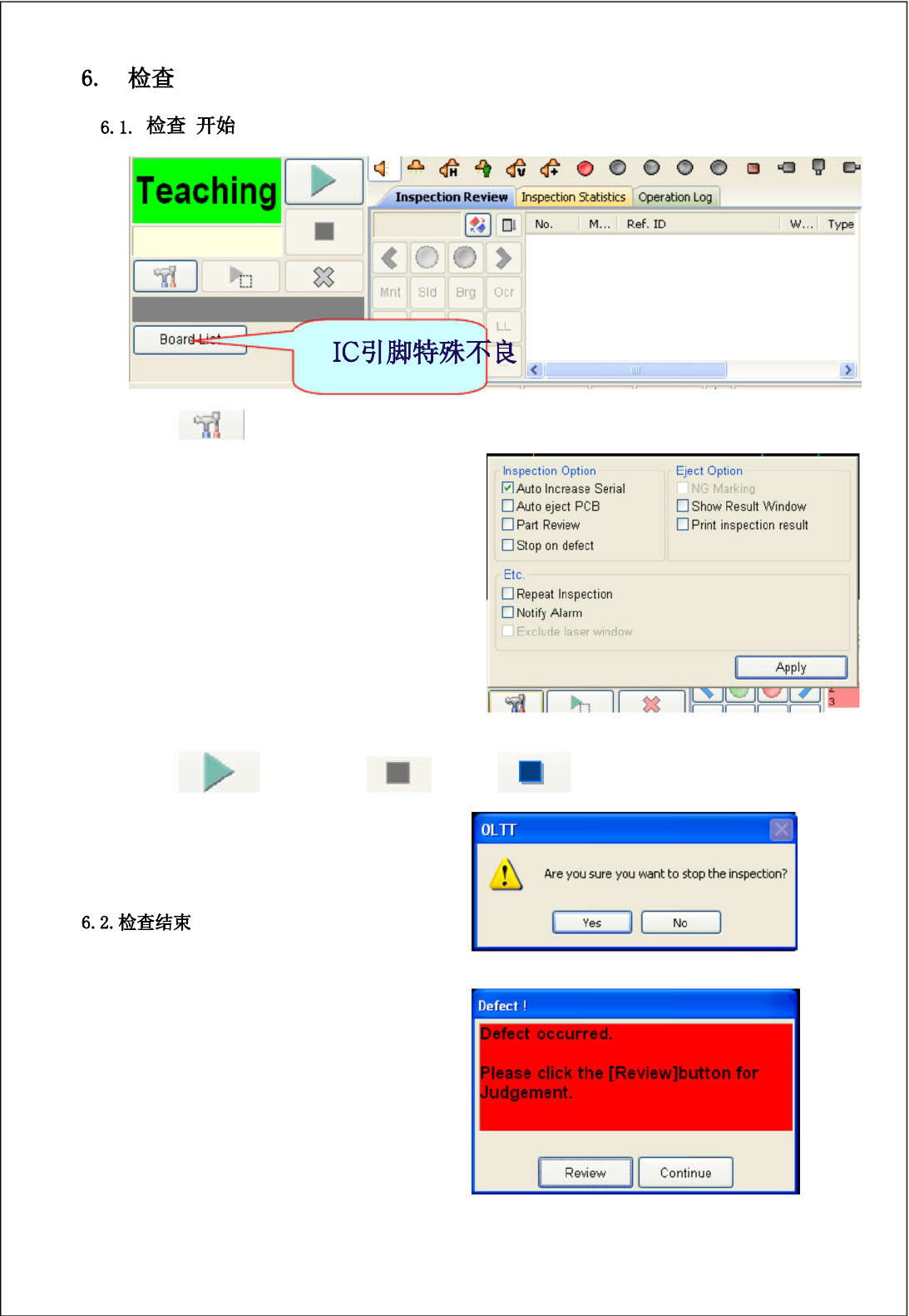

单击 图际,软件将会显示如图 1.0 的选项栏.
·AUTO INCREASE SERIAL 自动增加板号
·AUTO EJECT PCB 自动退出 PCB 板
·PART REVIEW 以零件不良个数显示
·STOP ON DEFECE 遇到不良检测停止
·SHOW RESULT WINDOW 输出结果窗口
·PRINT INSPECTION RESULT 打印检查结果 图 1.0
当击 进行检查,此时 将会变成 状态,单击将会出现图 1.1 的提示框.
如选 YES 可停止检查操作.
NO 为继续检查.
检查完成后,如有不良结果
软件将会弹出一个如图 1.2 的提示框
选 CONTINUE 为完成此次检查操作,如 SHOW
RESULT WINDOW 为选中状态,则弹出检查结果.
图 1.1
图 1.2

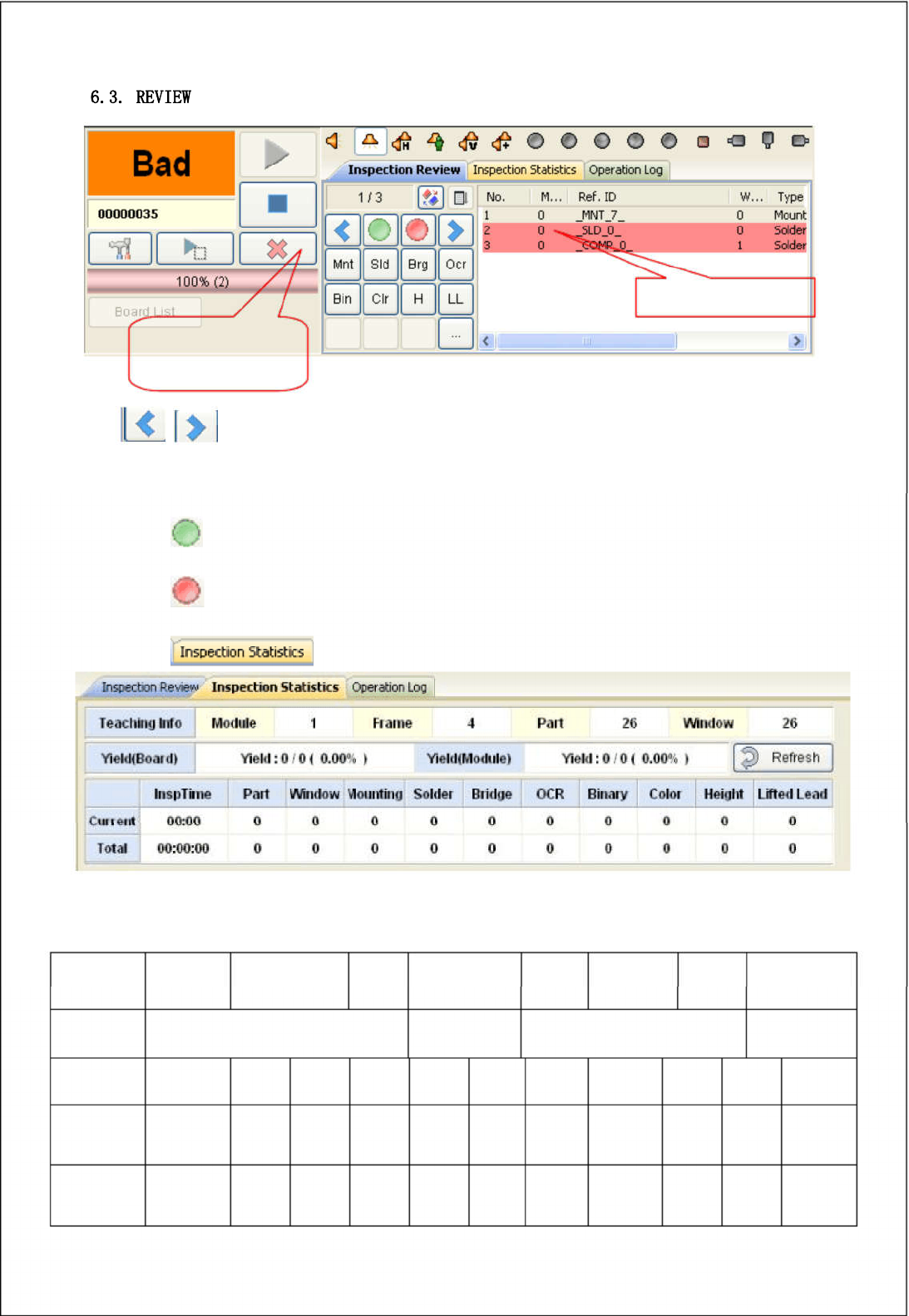

如选 REVIEW,软件将返回如图 1.3 的状态,程序将停止到不良的 FRAME
35
检查到不良结果列表
单击此按钮为略过 ,
并输出PCB板
图 1.3
单击 将上下移动不良列表,FRAME 也将会跟随着改变到不良 PART 的位置,此时用户可以在程
序中对 PART 进行修改操作
· 单击此图际,标记当前 PART 为良品.
· 单击此图际,标记当前 PART 为不良.
· 单击此图际,将显示图 1.4
图1.4
程序信息
图1.4相对应的翻译表:
模块 显示模数 窗口 窗口数 元件 元件数 检查框 检查框总数
直通率(板) 直通率：良板/总板数(百分比)
检查时间
当前检查
零件 窗口 影像
直通率(连板)
锡膏 桥接
直通率：良好模块/总模块
文字 二值化 颜色
统计数据清零
高度 翘角
当前的
时间
总数
总的检查
时间
