MIRTEC美陆AOI-培训教材2 - 第7页

创建新的文件夹来存放程序在New Folder内要创建New PCB Model, 按上面的Folder 图标, 产生 Folder 后,可以保存于新Folder 里 (Folder 译为文件夹) 7

END

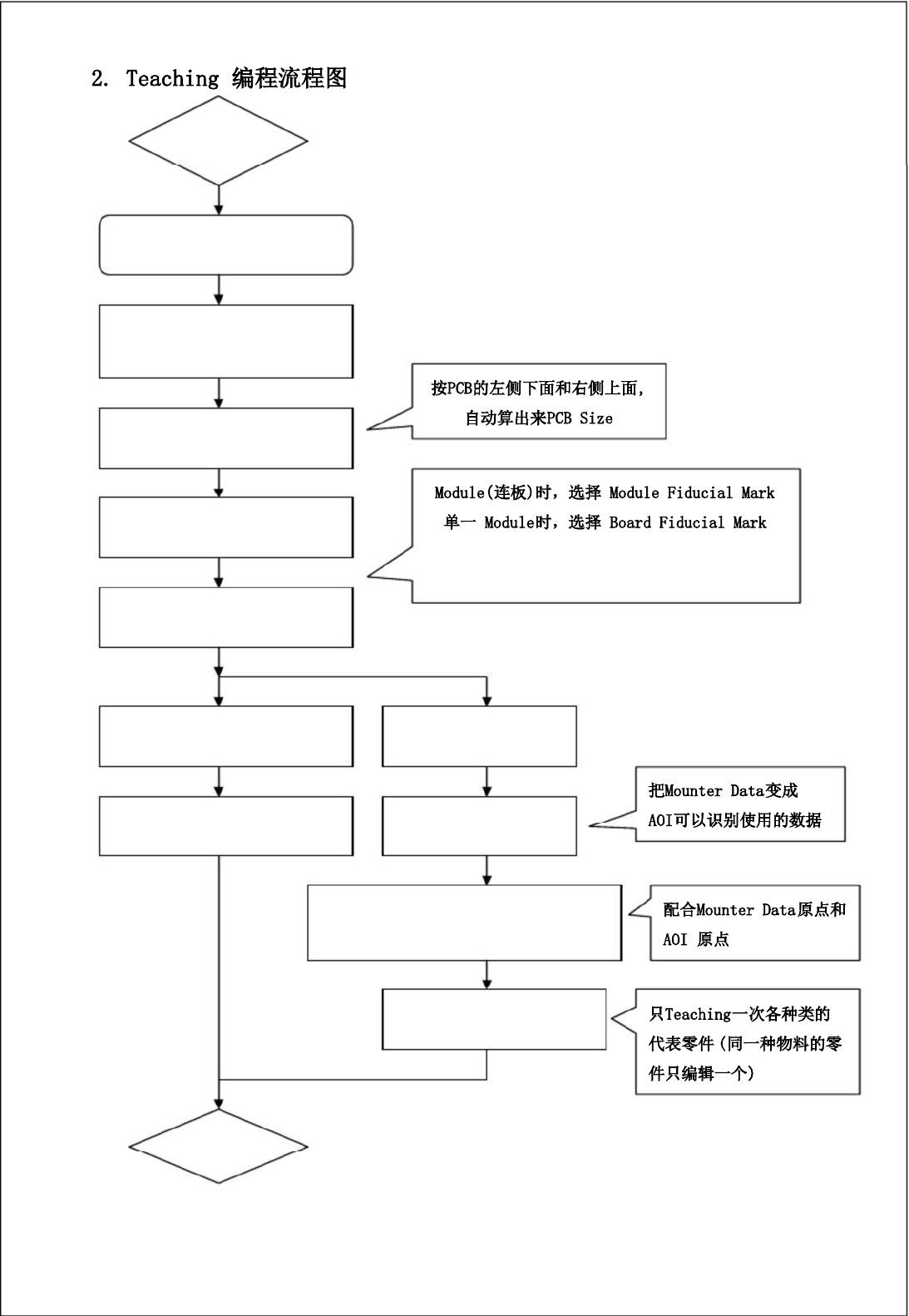

Part Teaching

每个零件都要编程

Manual Teaching

无坐标档时,手动编程

Set Fiducial Mark

设置 PCB Mark 基准点

Capture Whole PCB Image

扫描 PCB 全体图像

设置PCB板尺寸(左下右上)

Create a New PCB Model

建立一个新的程序

Teaching

编程

Description

输入程序名称/备注信息

Module为连板,多少连板就有多少组Mark;

Board为大板,一个程序通常只有一组Mark.

Auto Teaching

自动编程(ATT)

MMD File Creation

整理生成MMD文件

MMD Setting Data Part Central

Position and Mounted Part Position

对准MMD文件里的全体坐标

Part Teaching with ATT

利用ATT编辑全部零件

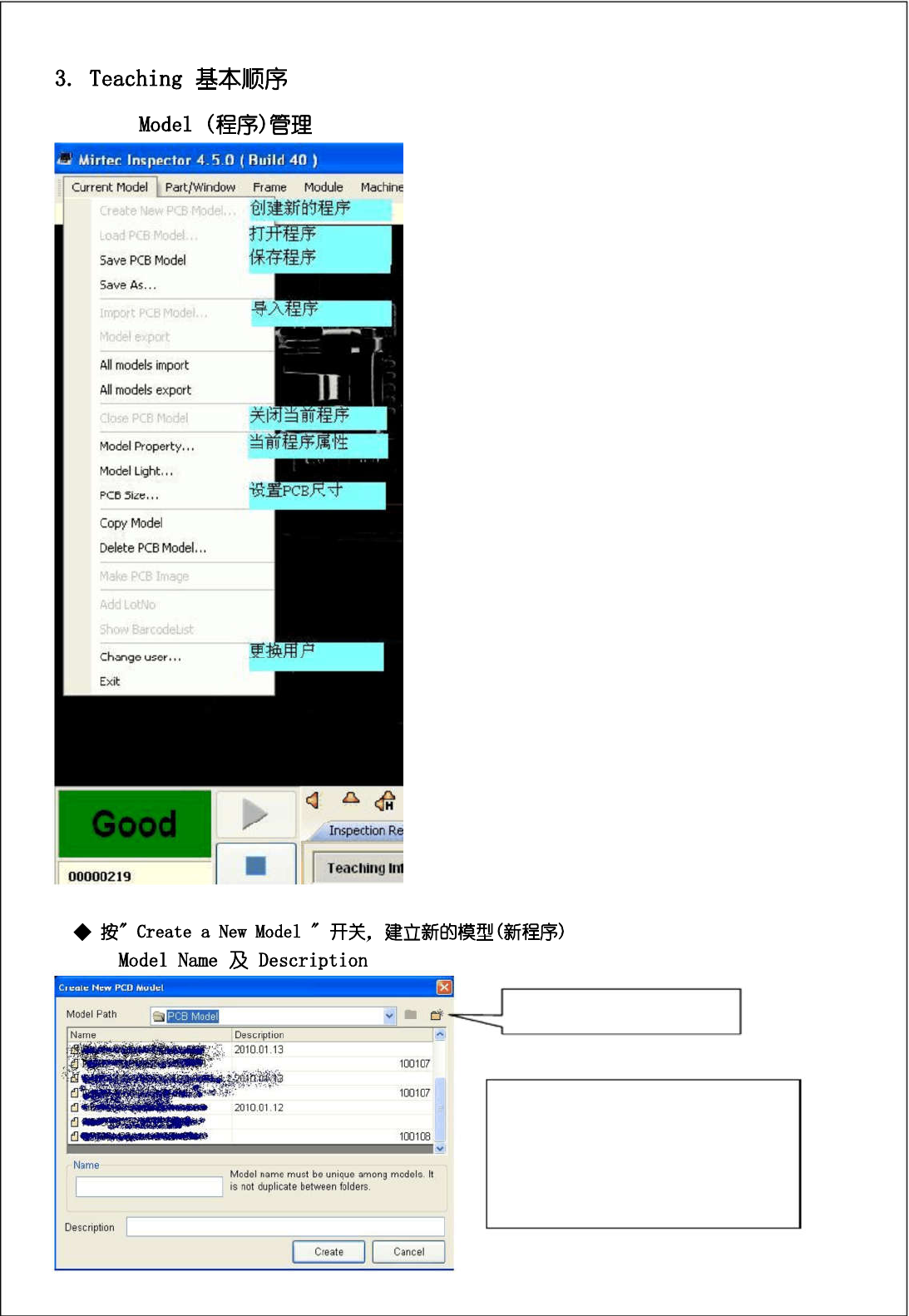

创建新的文件夹来存放程序

在New Folder内要创建New PCB

Model, 按上面的Folder图标, 产生

Folder后,可以保存于新Folder里

(Folder译为文件夹)

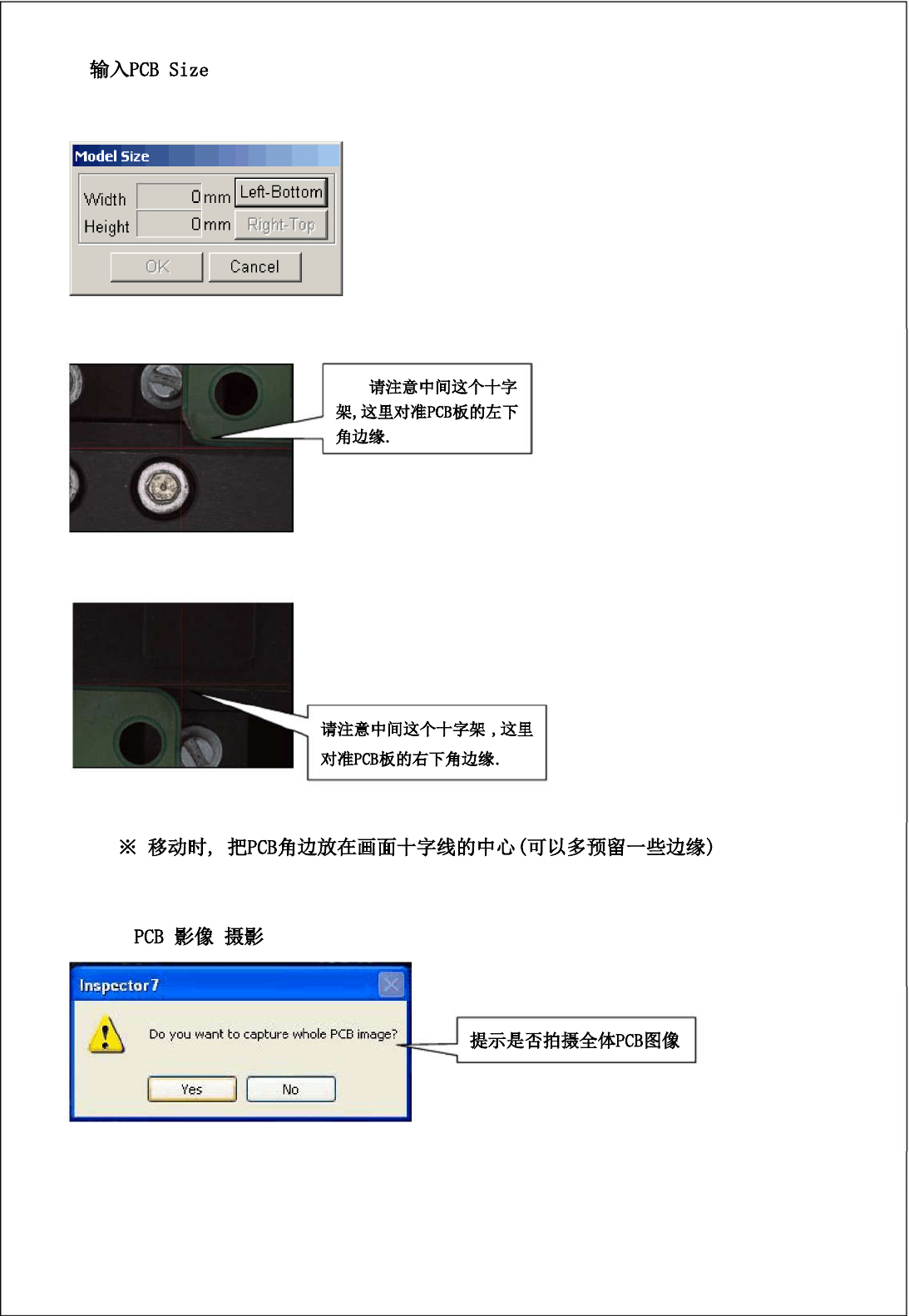

登记New PCB Model Name后，出来设定PCB区域Model Size dialog(对话框)。

把照相机移动到PCB的左侧下面后，然后按 'Left-Bottom'按键。

然后照相机移动到PCB的右侧上面后，按 ‘Right-Top’开关，

备注:New PCB ModelSize (新PCB板尺寸) 的设定完成后，按‘OK’按键。

New PCB Model Size的设定完成后，这里按‘YES’选项，扫描全体PCB影像。
