SIPLACE 软件指南 SR 505.XX 6 505.01 中的新功能
2004 年 5 月中文版 6.10 灵活的双传送导轨
73
6.10 灵活的双传送导轨
“灵活的双传送导轨”可将传送导轨通道加宽至超过最大宽度，以便在双传送导轨贴片机上处理超
宽（> 216 mm）印制电路板。为此，完全关闭第二条传送导轨通道的传送导轨边缘。这样一来，
此传送导轨通道即被禁用。以下两图介绍了灵活的双传送导轨原理。 6
6

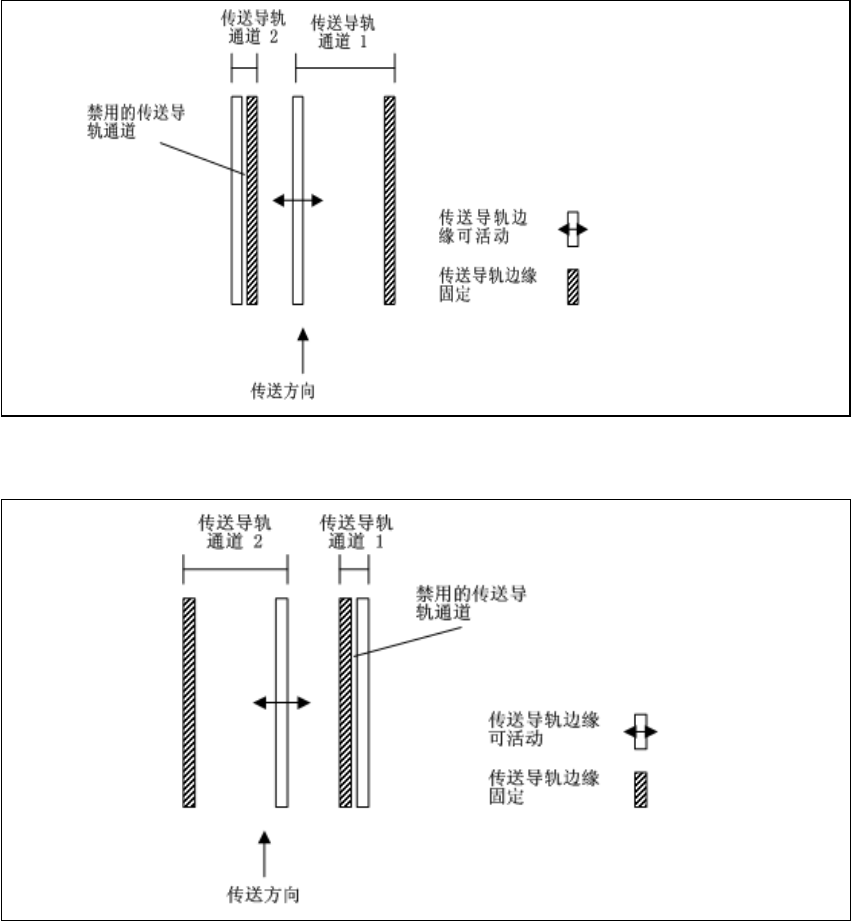

图
6.10 - 1
带加宽传送导轨通道
1
（传送导轨边缘右侧固定）的双传送导轨
6
图
6.10 - 2
带加宽传送导轨通道
2
（传送导轨边缘左侧固定）的双传送导轨
??????
??
?????
????
????
????
?? 1
????
?? 2
??????
???
????
??????
??
??????
???
????
?? 2
????
?? 1
??????
???
