4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
30 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2 Nachrüstung an der SIPLACE TX-Serie
4.2.1 Lieferumfang für die Nachrüstung an der SIPLACE TX-Serie V1
Für die Nachrüstung an der SIPLACE TX-Serie V1 benötigen Sie folgende Teile:
●
SIPLACE JTF-ML2 (Tray Zuführmodul) [00588116-xx]
●
Wechseltisch für SIPLACE JTF-ML [00588112-xx]
●
Montagekit für SIPLACE JTF-ML2 [00588117S‑xx]
Zusätzlich benötigte Teile an einer SIPLACE TX V1:
●
Magazinblech für SIPLACE JTF-M-Magazine [03110222Sxx]
●
Zusätzlich muss für eine Montage des SIPLACE JTF ML2 an einer SIPLACE TX V1 mit
CPP‑Kopf der "Abwurfbehälter/Pipettenstation IC-Kamera V1" [03112806‑xx] und die
"Pipettenstation CPx komplett / X4iS, XS" [03090348‑xx] bestellt werden!

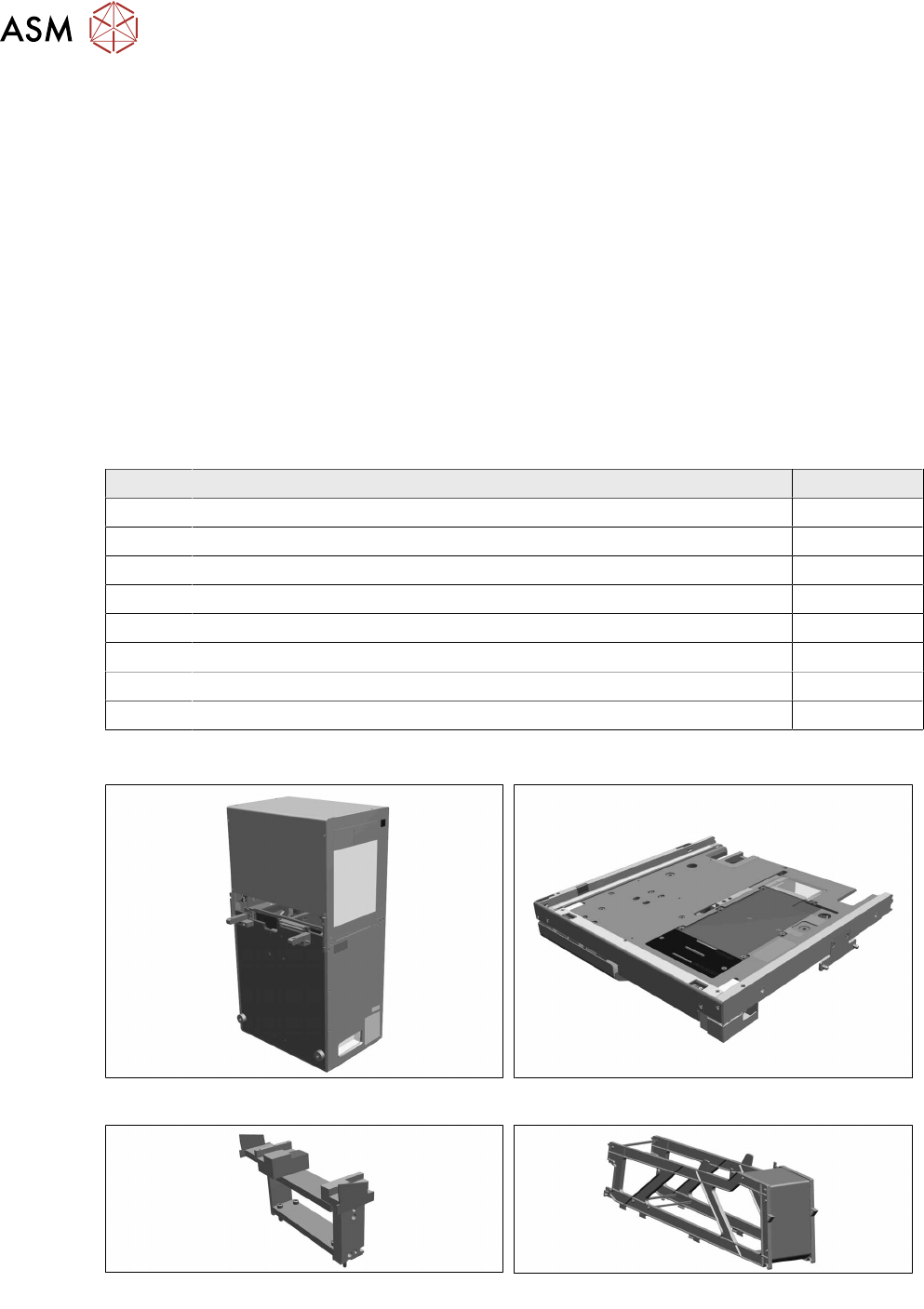

Montagekit für SIPLACE JTF-ML2 (SIPLACE TX V1)
Anzahl Bezeichnung Art.-Nr.
1 SIPLACE JTF-ML2 Adapter für SIPLACE TX-Maschine komplett 03129004‑xx
1 Leergurtleitkanal kurz TX komplett 03121376-xx
1 Montageabstützung TX-JTF komplett 03136824-xx
1 Kabel COTi TX: DC-Kontroll zu SIPLACE JTF-ML 03134469-xx
1 Kabel COTi TX: CAN-Bus3 zu SIPLACE JTF-ML 03134468-xx
1 Verkleidung für SIPLACE JTF komplett 03119382-xx
1 Dummyfeeder 12 Spuren 03154408-xx
1 Kabel: Power Adapter JTF 03160347-xx
4.2.1.1 Teileübersicht
Abb.23: SIPLACE JTF-ML2-Turm
Abb.24: SIPLACE JTF-ML2-Transport
Abb.25: SIPLACE JTF-ML2-Adapter
Abb.26: Dummyfeeder 12 Spuren
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 31

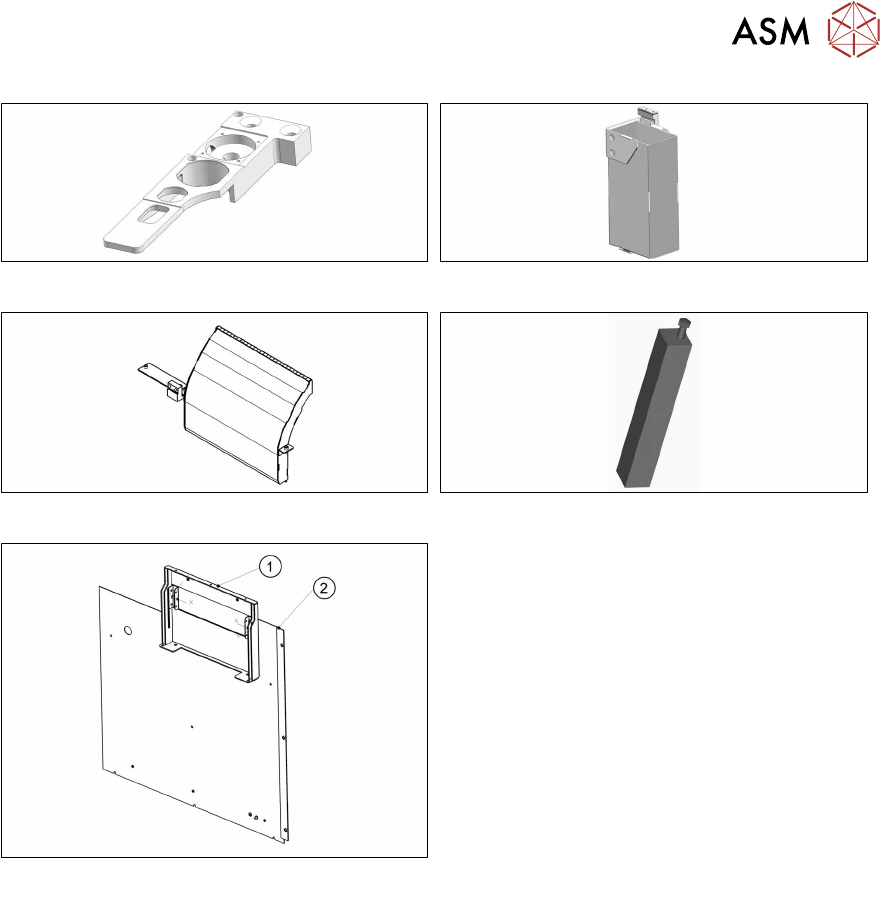

Abb.27: Pipettenstation. IC-Kamera V1 (optional)
Abb.28: Abwurfbehälter
Abb.29: Leergurtleitkanal kurz TX komplett
Abb.30: Montageabstützung TX-JTF komplett
Abb.31: Verkleidung für SIPLACE JTF-ML/ML2 komplett
Verkleidung für SIPLACE JTF-ML/ML2 komplett
Besteht aus:
1. Stützrahmen Stellplatz 1 für
SIPLACEJTF‑ML/ML2 komplett
2. Verkleidung Ausgabeseite Stellplatz 1
komplett TX
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
32 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.2 Lieferumfang für die Nachrüstung an der SIPLACE TX-Serie V2
Für die Nachrüstung an der SIPLACE TX-Serie V2 benötigen Sie folgende Teile:
●
SIPLACE JTF-ML2 (Tray Zuführmodul) [00588116-xx]
●
Wechseltisch für SIPLACE JTF-ML [00588112-xx]
●
Adapter-BG Pipettenstation SIPLACE TX V2 [03169973‑xx]. Dieser ist notwendig wenn ein
CPP‑Kopf und der große Abwurfbehälter mit Pipettenstation montiert werden.
●
Montagekit für SIPLACE JTF-ML2 (SIPLACE TX V2) [00588128‑xx]
Zusätzlich benötigte Teile an einer SIPLACE TX V2:
●
Magazinblech für SIPLACE JTF-M-Magazine [03110222Sxx]
●
Zusätzlich muss für eine Montage des JTF ML2 an einer SIPLACE TX V2 mit CPP Kopf der
"Abwurfbehaelter / Pipettenstation IC-Kamera V2" [03162806‑xx] und die "Pipettenstation CPx
kpl. / SX4a für JTF3 M" [03106821‑xx] bestellt werden!
Montagekit für SIPLACE JTF-ML2 (SIPLACE TX V2)
Anzahl Bezeichnung Art.-Nr.
1 SIPLACE JTF-ML2 Adapter für SIPLACE TX-Maschine komplett 03129004-xx
1 Leergurtleitkanal kurz TX komplett 03121376-xx
1 Montageabstuetzung TX-JTF komplett 03136824-xx
1 Verkleidung f. SIPLACE JTF kpl. TX V2 03149911-xx
1 Dummyfeeder 12 Spuren 03154408-xx
1 Kabel: JTF Power und 24V_S 03147684-xx
1 Kabel: JTF CAN 03147687-xx
4.2.2.1 Teileübersicht
Abb.32: SIPLACE JTF-ML2-Turm
Abb.33: SIPLACE JTF-ML2-Transport
Abb.34: SIPLACE JTF-ML2-Adapter
Abb.35: Dummyfeeder 12 Spuren
