4 Aufstellen und Inbetriebnahme 4.2 Nachrüstung an der SIPLACE TX-Serie 34 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 4.2.5 Nachrüstung durchführen 4.2.5.1 Vorbereitende Arbeiten ► Fah…
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 33

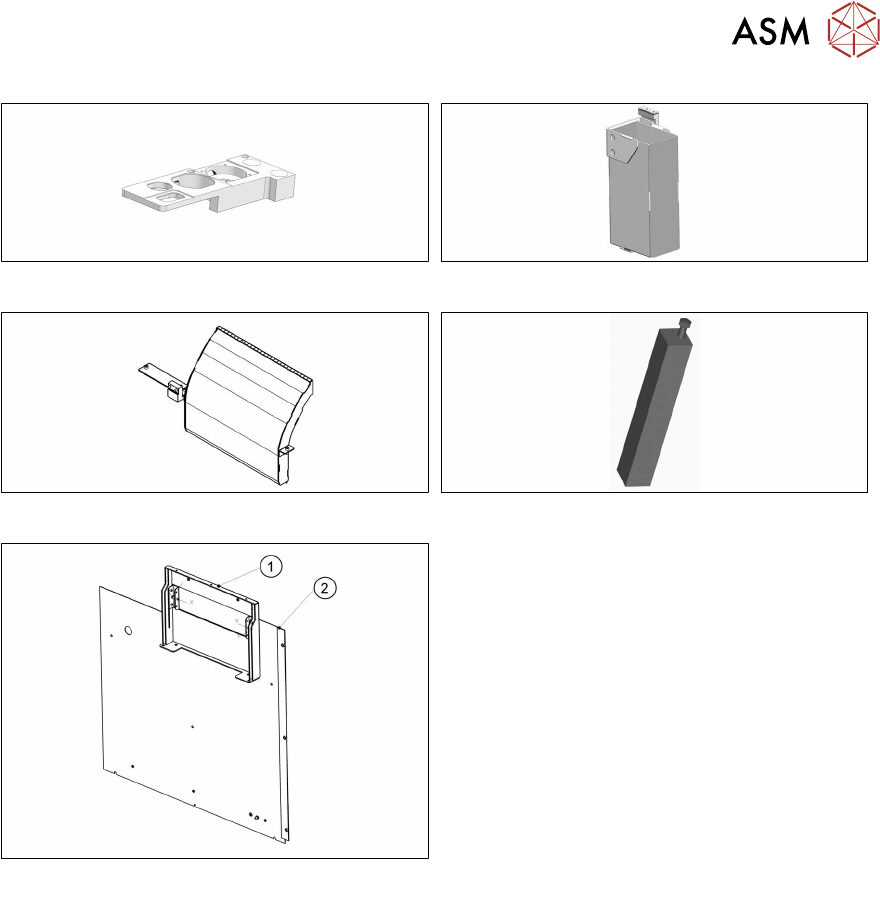

Abb.36: Pipettenstation. IC-Kamera V2 (optional)
Abb.37: Abwurfbehälter
Abb.38: Leergurtleitkanal kurz TX komplett
Abb.39: Montageabstützung TX-JTF komplett
Abb.40: Verkleidung für SIPLACE JTF-ML/ML2 komplett
Verkleidung für SIPLACE JTF-ML/ML2 komplett
Besteht aus:
1. Stützrahmen Stellplatz 1 für
SIPLACEJTF‑ML/ML2 komplett
2. Verkleidung Ausgabeseite Stellplatz 1
komplett TX
4.2.3 Benötigte Werkzeuge und Hilfsmittel
●
Standardwerkzeug
●
Empfohlen: Inbusverlängerung, Ratsche
●
Hammer
●
Durchschlag
●
Fühlerlehre
●
Riemenspannungs-Messgerät [00326015‑xx]
●
Ethylalkohol
Alternativ kann auch Isopropylalkohol (Isopropanol – IPA) verwendet werden.
●
Flusenfreie Reinigungstücher [03082092‑xx]
●
Hebewagen
●
Zweite Person
●
Montageanleitung "Ein- und Ausgabeband-Verlängerung SIPLACE TX" [00198141‑xx]
4.2.4 Benötigte Arbeitszeit
Der komplette Einbau dauert inklusive Ausgabeband-Verlängerung ca. vier Stunden.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
34 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5 Nachrüstung durchführen
4.2.5.1 Vorbereitende Arbeiten
► Fahren Sie die BE-Wagen aus der Maschine.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
4.2.5.2 Einzug umbauen für die SIPLACE TX

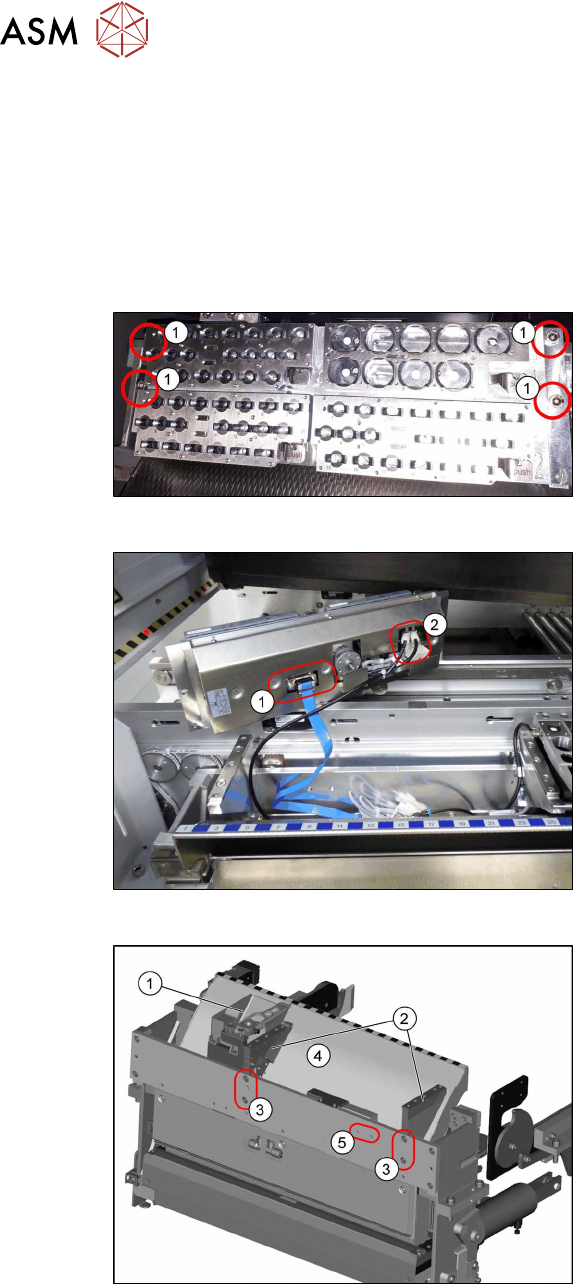

Abb.41: PPW demontieren 1
► Entfernen Sie die vier Befestigungs-
schrauben(1) des Pipettenwechslers
(PPW).
Abb.42: PPW demontieren 2
► Lösen Sie die elektrischen(1) und
pneumatischen Verbindungen(2) des
PPW und legen Sie den PPW zur Seite.
Abb.43: PPW-Halter demontieren
► Entfernen Sie den Abwurfbehälter(1).
► Um den Leergurtleitkanal (4) auszubauen,
entfernen Sie die Befestigungsschrau-
ben(3) der beiden PPW-Halter(2) und
nehmen Sie diese ab.
(Die mit (5) gekennzeichneten Schraublö-
cher werden später für die Halterung des
großen Abwurfbehälter benötigt)
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 35

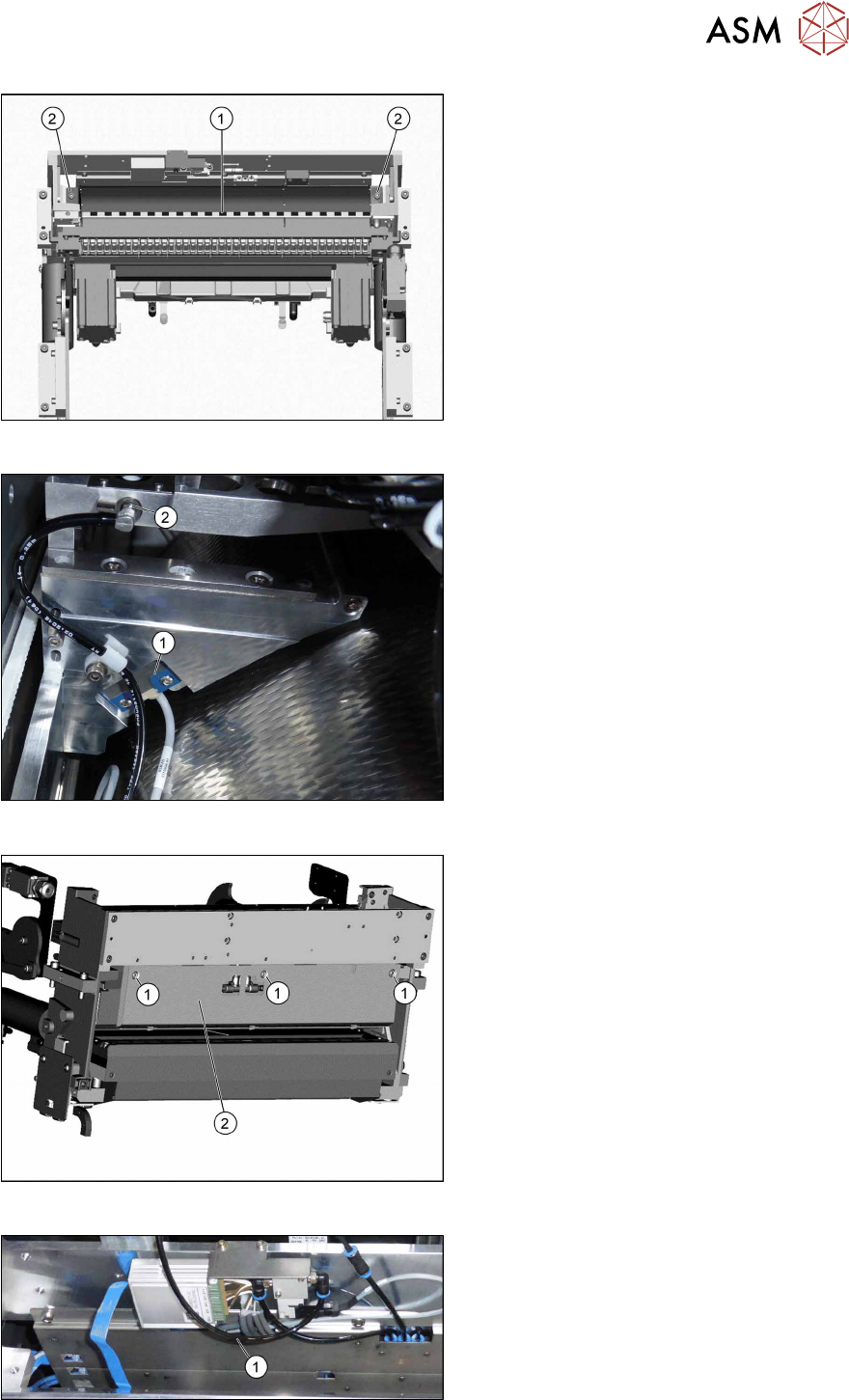

Abb.44: LLK demontieren
► Entfernen Sie die beiden Befestigungs-
schrauben(2) des Leergurtleitkanals(1).
► Heben Sie den Leergurtleitkanal aus
dem BE-Einzug heraus.
Abb.45: Sensor demontieren
► Demontieren Sie den Sensor(1) am
rechten PPW-Halter.
► Demontieren Sie den Vakuumschlauch
und verlängern Sie diesen mit dem
Adapter-BG Pipettenstation TX V2
[03169973—xx] (2).
► Dies ist notwendig wenn ein CPP Kopf
und der große Abwurfbehälter mit
Pipettenstation montiert wird.
Abb.46: Hintere Abdeckung demontieren
► Entfernen Sie die drei Befestigungs-
schrauben(1) der hinteren
Abdeckung(2).
Die Abdeckung kann nun ein Stück zur Seite
geschoben und abgenommen werden. Dies
erleichtert das nachfolgende Einfädeln des
Sensorkabels.
Abb.47: Sensor umbauen
► Schieben Sie den Sensor durch die
Öffnung(1) an der vorderen
Abdeckung.
