4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
36 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019

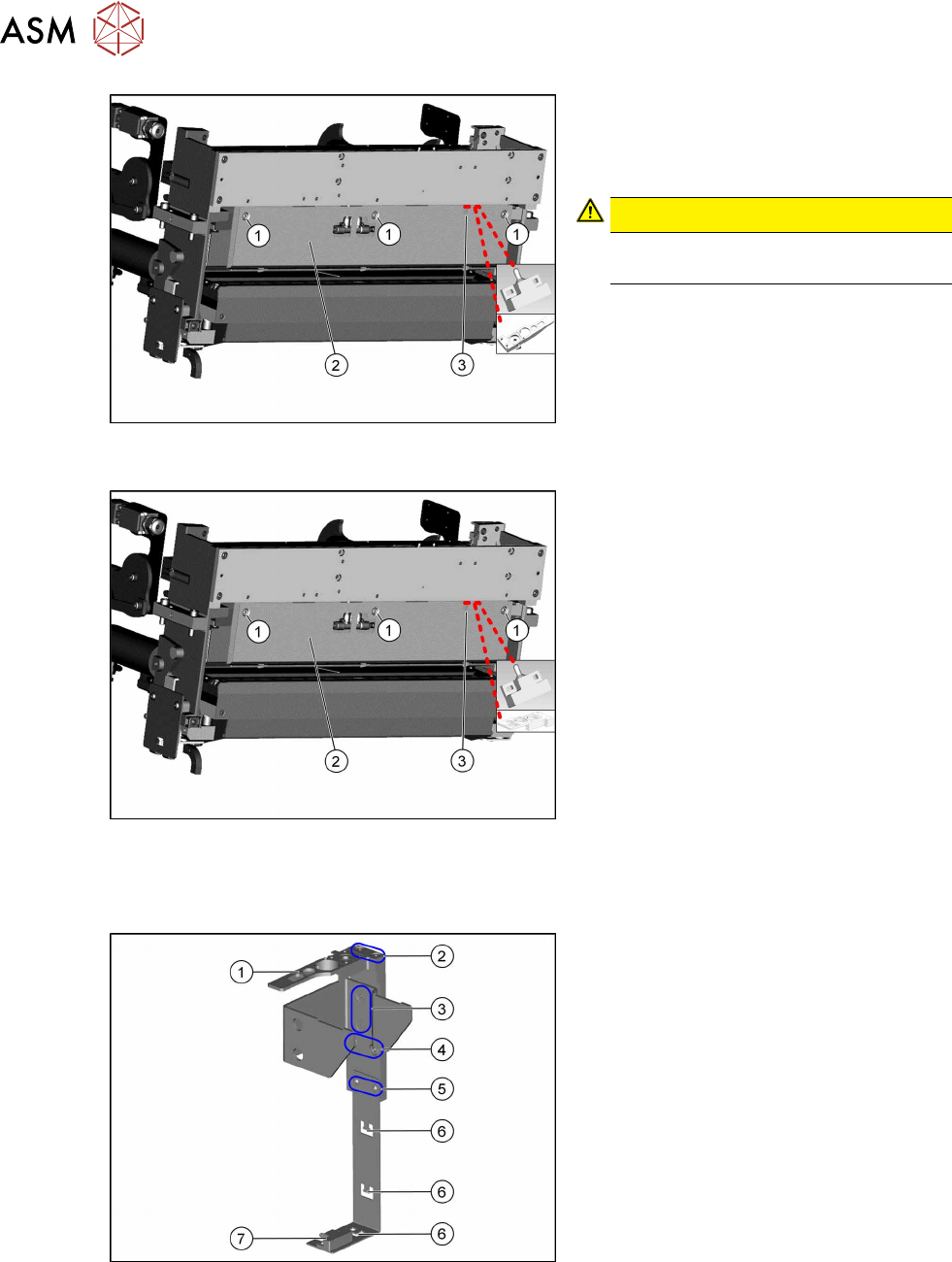

Abb.48: Hintere Abdeckung montieren
SIPLACE TX Serie V1
► Befestigen Sie die hintere Abdeckung(2)
mit drei Befestigungsschrauben(1).
Das Sensorkabel wird dabei durch die
Öffnung(3) in der Abdeckung geführt.
VORSICHT!
Achten Sie darauf keine Schläuche
oder Kabel zu klemmen.
.
Abb.49: Hintere Abdeckung montieren
SIPLACE TX Serie V2
Abwurfbehälter-Halter mit Pipettenstaion für die SIPLACE TX Serie V1 montieren
Abb.50: Abwurfbehälter-Halter montieren
1. Pipettenstation [03090348‑xx]
Die Pipettenstation wird erst nach der
Messung der Höhe montiert.
2. Befestigungsschrauben der Pipetten-
station [00333782‑xx]
3. Befestigungsschrauben Haltewinkel
ISO10642-M5x10-A2-70 [03082832‑xx]
4. Befestigungsschrauben des gesamten
Halters am BE-Einzug DIN7984-
M6x12-A2-70 [03081847‑xx]
5. Befestigungsschrauben ISO 7380-2
M3x6-A2-70 [03099571-xx] zur Höhen-
einstellung des Sensors
6. Drei Ösen für Kabelbinder
7. Sensor [03088550‑xx]
Es wird der bereits am Einzug verbaute
und verlegte Sensor verwendet.
► Montieren Sie die Einzelteile des Abwurfbehälter-Halters.
► Sichern Sie das Sensorkabel mit Kabelbindern an den drei Ösen.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 37
Abb.51: Abwurfbehälter-Halter montieren
► Montieren Sie den Abwurfbehälter-Hal-
ter mit zwei Befestigungsschrauben
DIN7984-M6x12-A2-70
[03081847‑xx](1) am BE-Einzug.
Schieben Sie das Sensorkabel dabei
möglichst weit hinter die Abdeckung.
VORSICHT!
Befindet sich zu viel Kabel vor der
Abdeckung kann dieses durch den
Abwurfbehälter beschädigt werden.
.
Abb.52: PPW-Halter montieren
► Montieren Sie den rechten PPW-Hal-
ter(1) mit zwei Schrauben Befesti-
gungsschrauben DIN 7984-M6x12-
A2-70 [03081847‑xx](2). Der rechte
PPW-Halter wird durch die mitgelieferte
Version ohne Pipettenstation ersetzt.
Montieren Sie den PPW und die Pipetten-
station noch nicht.
Abb.53: Sensor einstellen
1. Abwurfbehälter
2. Sensor
3. Abstand 2,0+/‑1,0mm
4. Befestigungsschrauben zur Höhenein-
stellung des Sensors
► Setzen Sie den Abwurfbehälter ein.
► Stellen Sie den Sensor auf einen
Abstand von 2,0+/‑1,0mm zum
Abwurfbehälter ein.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
38 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
Abb.54: Halter montieren
► Montieren Sie den Halter(2) mit zwei
Schrauben ISO4762-M6x14-A2-70
[03043125‑xx] an der Querleiste(1).
Drücken Sie den Halter beim Fest-
schrauben nach oben an die Kante(3).
Abwurfbehälter-Halter mit Pipettenstaion für die SIPLACE TX Serie V2 montieren
Abb.55: Abwurfbehälter-Halter montieren
1. Pipettenstation [03106821‑xx]
Die Pipettenstation wird erst nach der
Messung der Höhe montiert.
2. Befestigungsschrauben der Pipetten-
station [00333782‑xx]
3. Befestigungsschrauben Haltewinkel
ISO10642-M5x10-A2-70 [03082832‑xx]
4. Befestigungsschrauben des gesamten
Halters am BE-Einzug DIN7984-
M6x12-A2-70 [03081847‑xx]
5. Befestigungsschrauben ISO 7380-2
M3x6-A2-70 [03099571-xx] zur Höhen-
einstellung des Sensors
6. Drei Ösen für Kabelbinder
7. Sensor [03088550‑xx]
Es wird der bereits am Einzug verbaute
und verlegte Sensor verwendet.
► Montieren Sie die Einzelteile des Abwurfbehälter-Halters.
► Sichern Sie das Sensorkabel mit Kabelbindern an den drei Ösen.
