4 Aufstellen und Inbetriebnahme 4.2 Nachrüstung an der SIPLACE TX-Serie Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 51 Abb.90: Kabelführung ► Ach ten Si e a uf die ko rre kte Ka bel fü…
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
50 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019

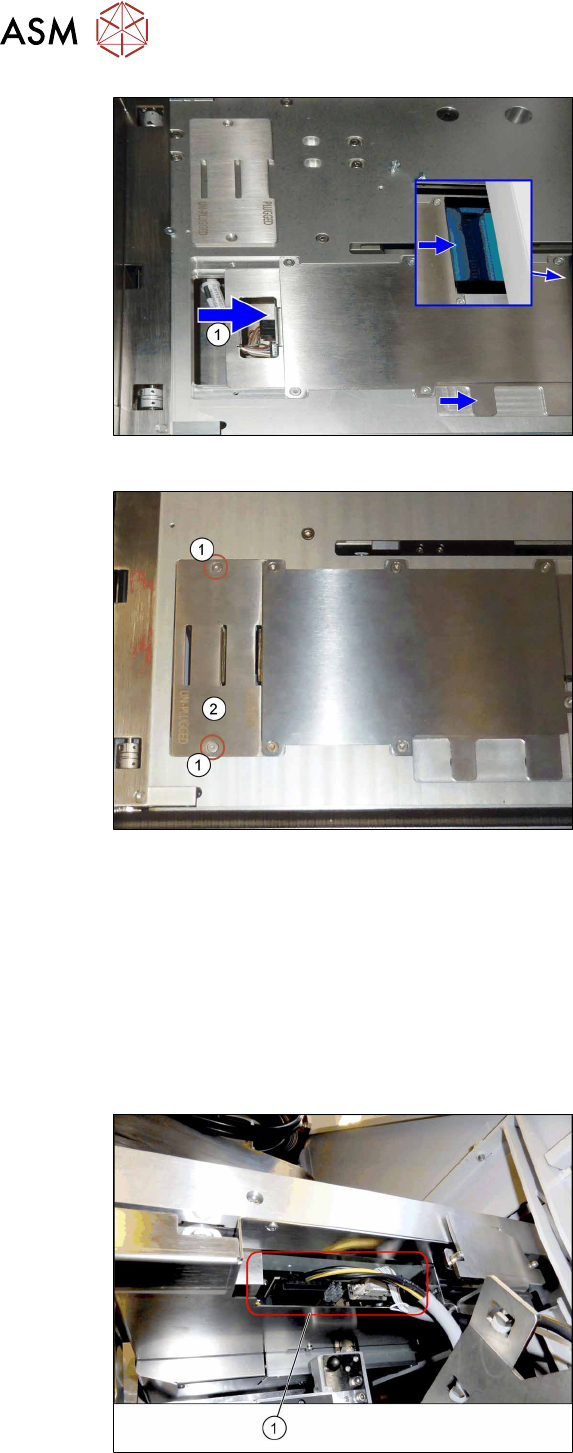

Abb.87: Transport montieren 6
► Schieben Sie das Blech(1) bis zum
Anschlag nach rechts.
Damit wird die elektrische Verbindung
zwischen Transport und Turm herge-
stellt (siehe blaues Fenster).
Ggf. muss der Stecker vom Turm aus
gegengehalten werden.
Abb.88: Transport montieren 7
► Montieren Sie die Abdeckung(2) mit
zwei Schrauben(1).
4.2.5.9 Elektrische Verbindungen herstellen an der SIPLACE TX-Serie V1
Verwenden Sie für die SIPLACE TX-Serie V1 folgende Kabel:
●
Kabel COTi TX: DC-Kontroll zu SIPLACE JTF-ML [03134469‑xx]
●
Kabel COTi TX: CAN-Bus3 zu SIPLACE JTF-ML [03134468‑xx]
Beachten Sie dazu auch die Wirkschaltpläne (s.u.).
► Entfernen Sie die Abdeckung über den Steckern der FCU (siehe auch 7.1.1 "Feeder-Control-
Unit (FCU) tauschen" [}85]).
Abb.89: Stecker am SIPLACE JTF-ML2
► (1) Stecken Sie die Kabel
[03134469‑xx] und [03134468‑xx] am
SIPLACE JTF‑ML2 an.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 51

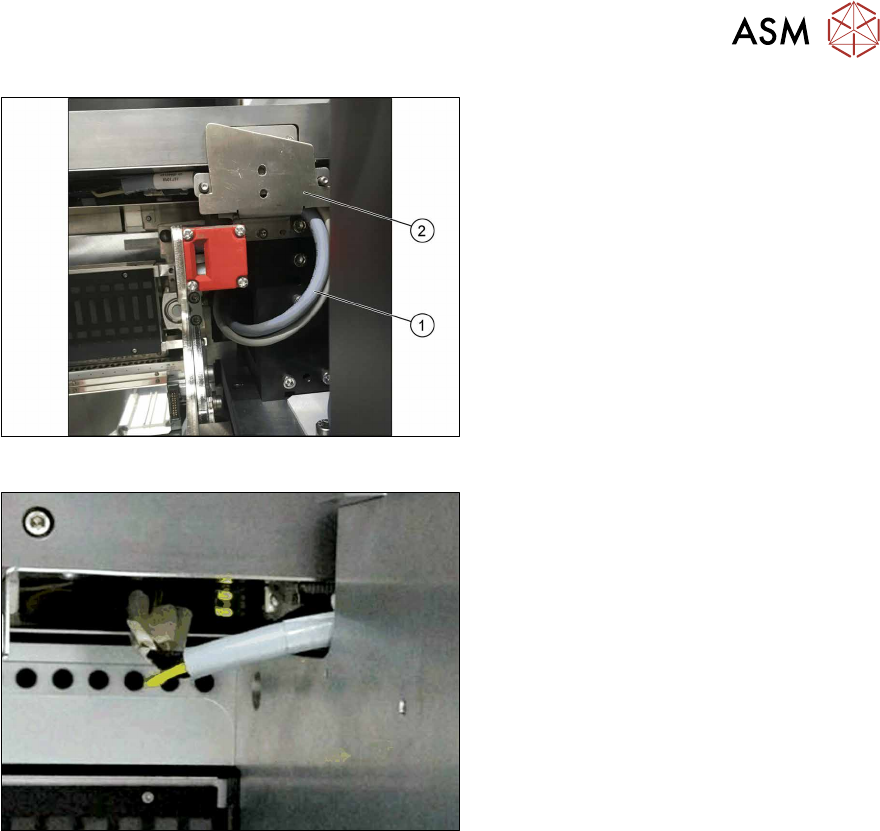

Abb.90: Kabelführung
► Achten Sie auf die korrekte Kabelfüh-
rung der Kabel [03134469‑xx] und
[03134468‑xx](1) am Transport. Die
Kabel müssen im Haltewinkel(2) liegen.
Abb.91: Kabel mit angedocktem BE‑Wagen
► Stellen Sie sicher, dass zwischen dem
Kabel und dem BE-Wagen ein Spalt
besteht, um Kabelreibung beim Herein-
fahren oder Herausfahren des BE-
Wagens zu verhindern.
► Verlegen Sie die Kabel unter dem Transport des SIPLACE JTF‑ML2 hindurch zur Rückseite
des BE‑Einzugs.
► Stecken Sie das CAN-Bus-Kabel [03134468‑xx] am Stecker X17 der FCU an.
► Suchen Sie im Maschinenständer nach den Steckern X1.JTF und X4.COTi1.
► Stecken Sie das Strom-Kabel [03134469‑xx] an den Steckern X1.JTF und X4.COTi1 des
Kabelbaums an. Verwenden Sie dazu ggf. auch das Adapterkabel [03160347‑xx].
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
52 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019

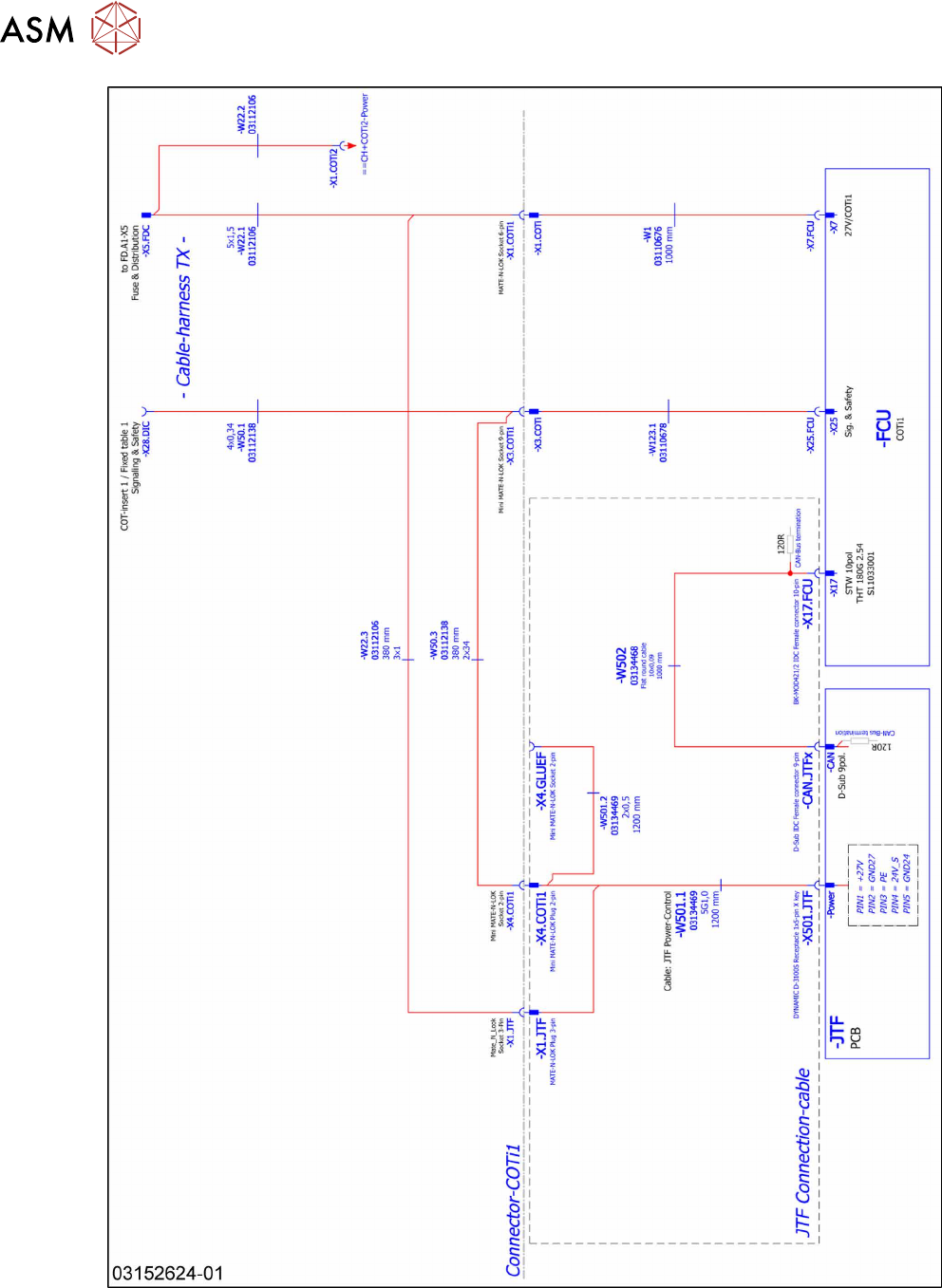

Abb.92: Verkabelung SIPLACE JTF-ML2 an SIPLACE TX-Serie V1 – Teil 1
