4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
56 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019

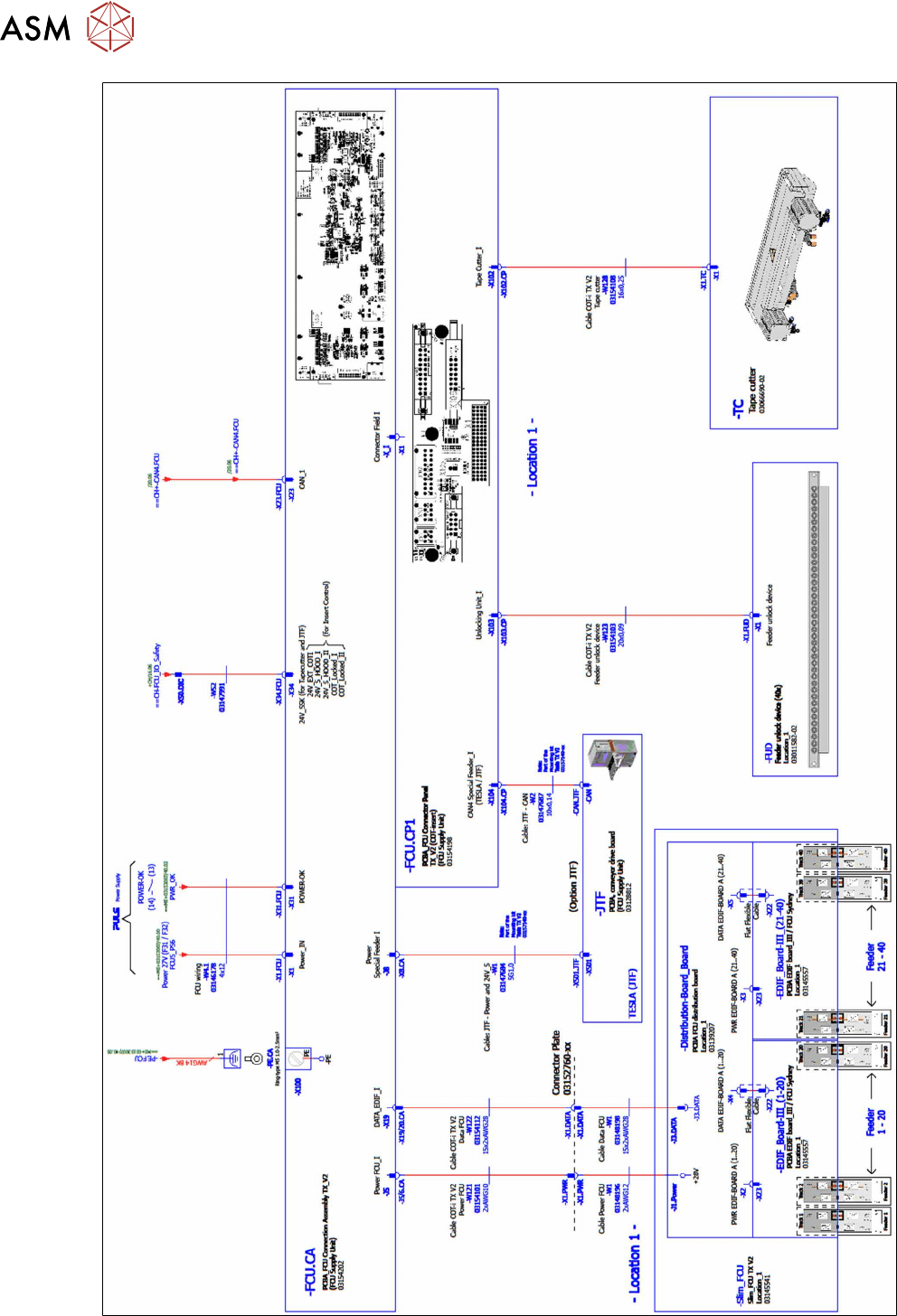

Abb.98: Verkabelung SIPLACE JTF-ML2 an SIPLACE TX-Serie V2 – Teil 2
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 57
4.2.5.11 BE-Wagen vorbereiten

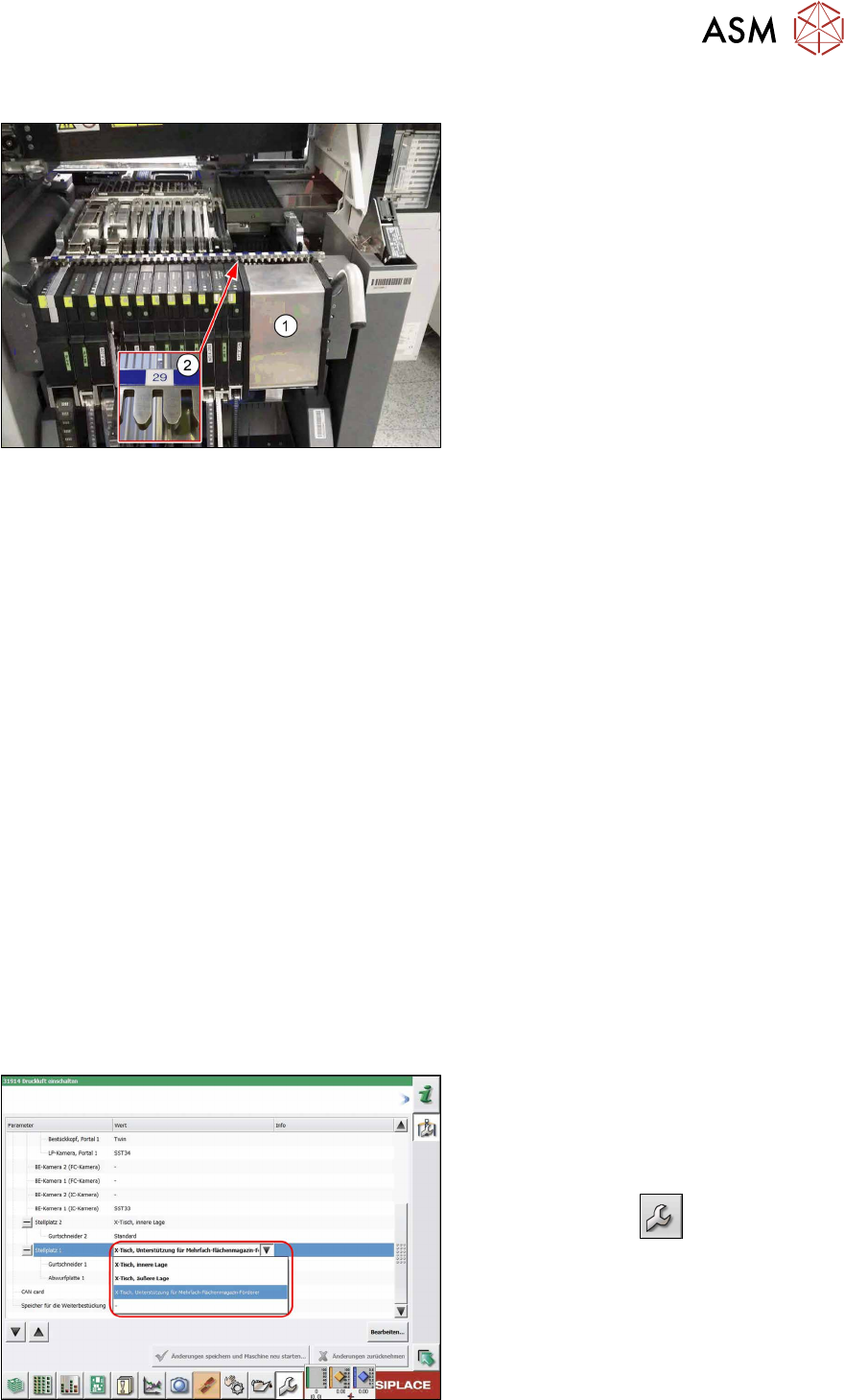

Abb.99: BE-Wagen vorbereiten
► Setzen Sie den Dummyfeeder(1) auf
Spur 29(2) des SIPLACE JTF-BE-
Wagens.
► Fahren Sie den SIPLACE JTF-BE-
Wagen in die Maschine.
4.2.5.12 Mechanische Arbeiten abschließen
► Kontrollieren und korrigieren Sie die Höhe der PPW-Halter (siehe 7.1.2.1 "Höhe des Pipetten-
wechslers einstellen" [}89]).
► Kontrollieren und korrigieren Sie die Höhe der Pipettenstation (siehe 7.1.2.2 "Höhe der
Pipettenstation einstellen" [}90]).
► Prüfen Sie die Einstellung des Jumpers am PPW (falls vorhanden).
Dieser muss auf 2-3 eingestellt werden (siehe auch 7.1.2.3 "Jumper am Pipetten-
wechsler" [}91]).
► Montieren Sie den PPW und die Pipettenstation.
► Montieren Sie die Gurtabfallrutsche an Stellplatz 1.
► Fahren Sie den BE-Wagen in die Maschine.
► Schalten Sie die Maschine ein.
► Führen Sie die Einstellungen an der Software durch
Siehe:
●
4.3 "Konfiguration des JEDEC Tray Feeders in SIPLACE Pro" [}62]
●
4.2.5.13 "SIPLACE JTF-ML2 an der Software anmelden" [}57]
●
4.2.5.14 "Übergabeposition teachen" [}58]
●
4.2.5.15 "Nachfüllposition teachen" [}60]
4.2.5.13 SIPLACE JTF-ML2 an der Software anmelden
Abb.100: SIPLACE JTF-ML2 konfigurieren
Die Konfiguration und Kalibrierung erfolgen
im Benutzer-Level Service.
► Beim ersten Neustart mit dem SIPLACE
JTF‑ML2 muss dieser in der
Maschinenkonfiguration gesetzt werden.
Wählen Sie dazu
Service →
Maschinenkonfiguration.
► Wählen Sie an Stellplatz 1 den
SIPLACE JTF‑ML aus.
► Speichern Sie die Änderungen.
► Starten Sie die Maschine neu.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
58 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5.14 Übergabeposition teachen
Wird der Turm oder der Transport des SIPLACE JTF-ML2 eingebaut muss anschließend die Über-
gabeposition neu geteacht werden.

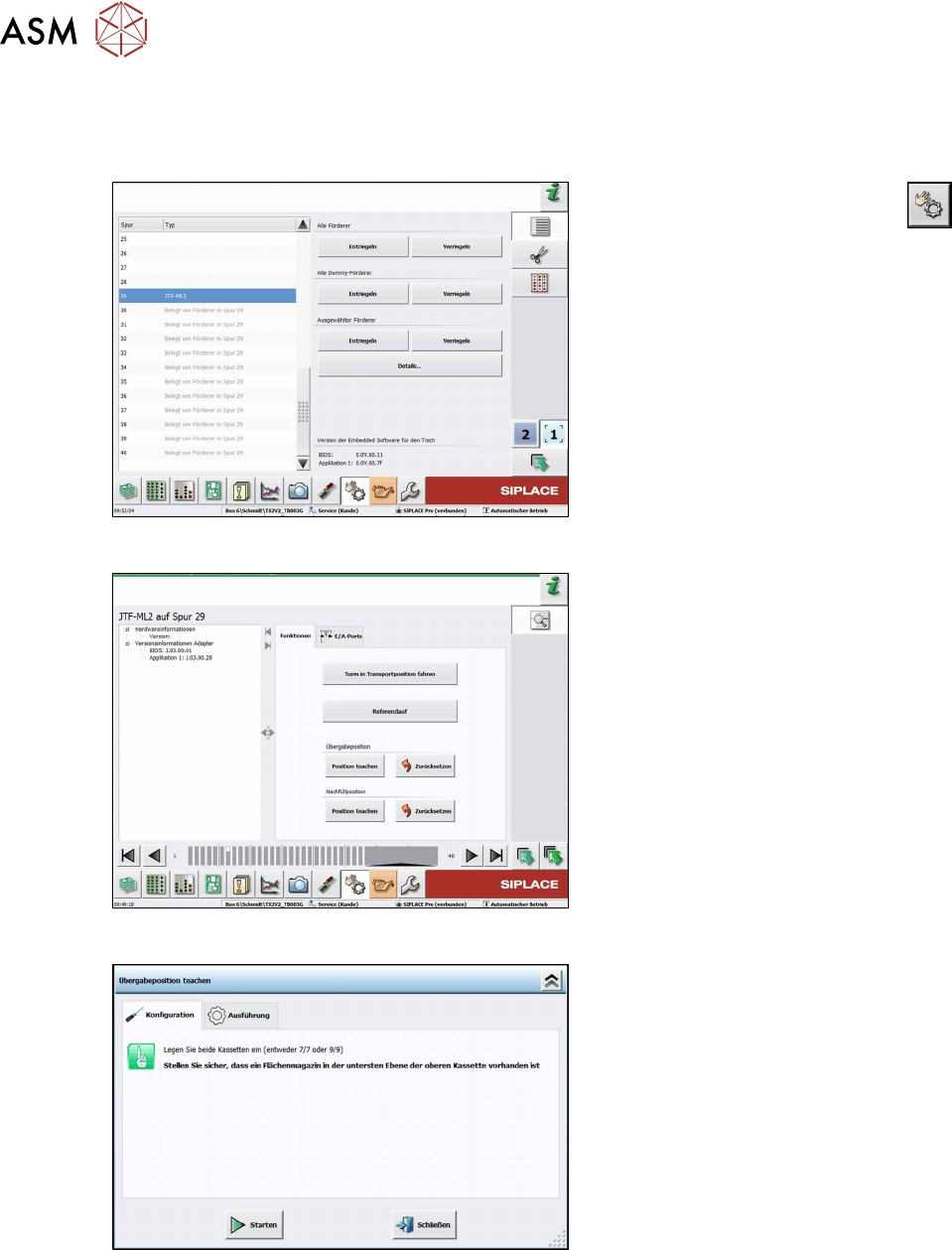

Abb.101: Übergabeposition teachen 1
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche Stell-
platz 1.
► Wählen Sie Spur 29.
► Klicken Sie auf die Schaltfläche
Details….
Abb.102: Übergabeposition teachen 2
► Wählen Sie den Reiter Funktionen.
► Klicken Sie unter Übergabeposition
auf die Schaltfläche Position teachen.
Abb.103: Übergabeposition teachen 3
► Legen Sie zwei Kassetten in den
SIPLACE JTF‑ML2 ein.
Stellen Sie sicher, dass in der unters-
ten Ebene der oberen Kassette ein
Flächenmagazin vorhanden ist.
