6 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 Inhaltsverzeichnis
5Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
Inhaltsverzeichnis
5.3.6 JEDEC Tray Feeder-Einstellungen – Funktionen.. 79
5.3.6.1 Position Correction.. 80
5.3.6.2 Wechsel auf Ebenenansicht.. 81
6 Instandhaltung.. 83
6.1 Übersicht der Instandhaltungsaufgaben.. 83
7 Anhang.. 85
7.1 Auszüge aus der Serviceanleitung.. 85
7.1.1 Feeder-Control-Unit (FCU) tauschen.. 85
7.1.1.1 Platinenbeschreibung Feeder Control Unit (FCU).. 87
7.1.2 Einstellungen am Pipettenwechsler.. 89
7.1.2.1 Höhe des Pipettenwechslers einstellen.. 89
7.1.2.2 Höhe der Pipettenstation einstellen.. 90
7.1.2.3 Jumper am Pipettenwechsler.. 91
6 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
Inhaltsverzeichnis
1 Einleitung
1.1 Modulbeschreibung
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 7
1 Einleitung
In diesem Handbuch finden Sie technische Informationen und Beschreibungen zur Bedienung der
SIPLACE JTF‑ML2 (JEDEC Tray Feeder) an SIPLACE TX1/TX2-Maschinen.
Mit der Option SIPLACE JTF-ML2 können dem Bestückautomaten JEDEC-Flächenmagazine
(Trays) zugeführt werden.
HINWEIS
SIPLACE TX V1 und V2
Diese Anleitung ist für die SIPLACE TX V1 sowie für die SIPLACE TX V2 gültig. Auf Unter-
schiede wird explizit hingewiesen.
1.1 Modulbeschreibung
Bei der SIPLACE TX kann am Stellplatz 1 ein SIPLACE JTF-ML2 an der Ausgabeseite montiert
werden.
Der SIPLACE JTF-ML2 bevorratet bis zu 18 dünne (Standard) oder 14 dicke JEDEC
Flächenmagazine (je nach Kassettentyp) in zwei wechselbaren Kassetten und stellt diese selektiv
bereit.
Dem Bestückautomaten können somit verschiedene Bauelemente-Typen mit einer variablen Flä-
chenmagazin-Wechselzeit zugeführt werden.
1.1.1 Typenschild, Seriennummer und ID-Label

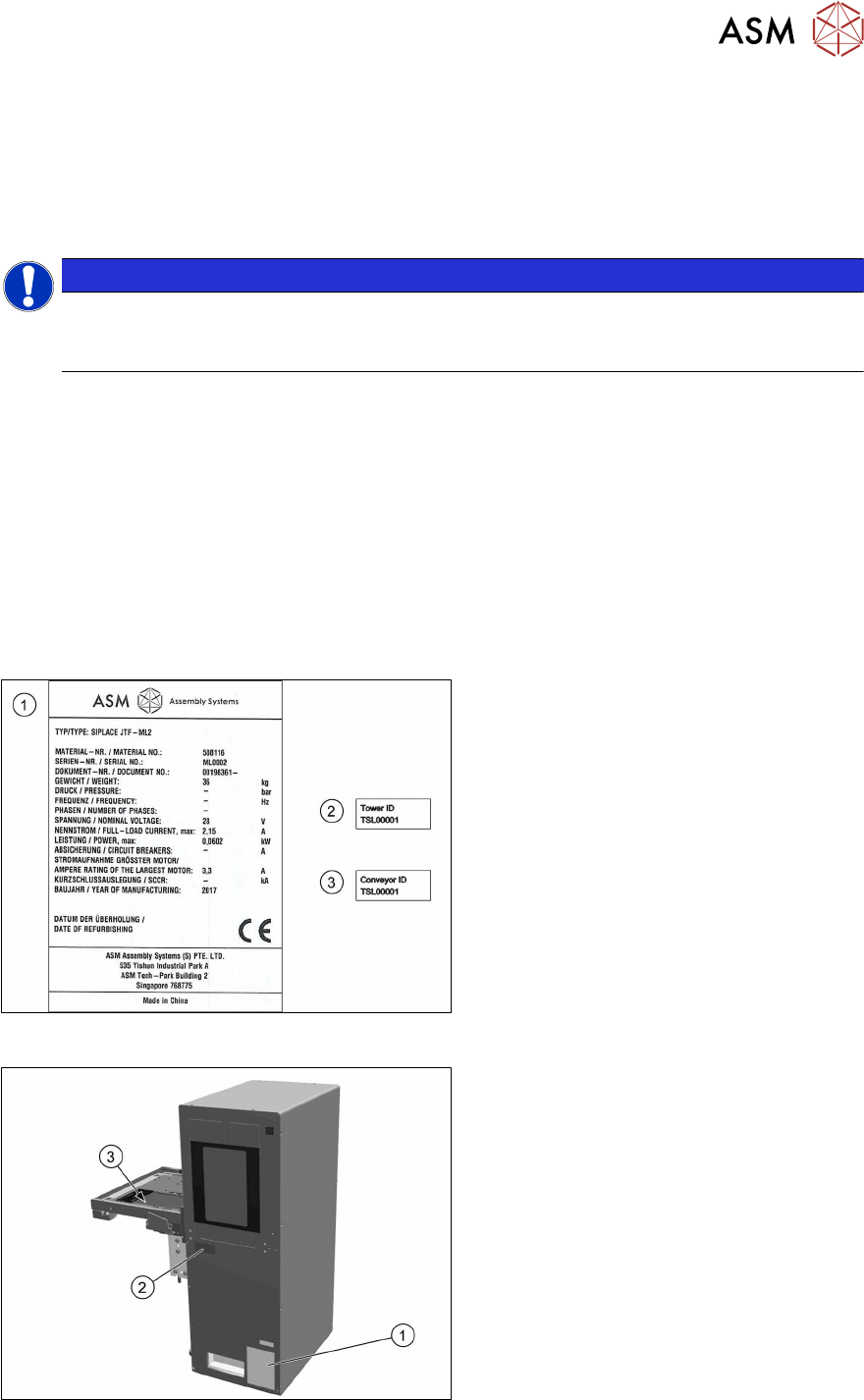

Abb.1: Typenschild
1) Typenschild
Auf den Zuführmodulen ist ein Typenschild
angebracht, auf dem unter anderem der
Typ, die Material- und die Seriennummer
stehen.
●
Type: SIPLACE JTF-ML2
●
Material No./Material-Nr.: 00588116
●
Serial-No./Serien-Nr.
2) Turm-ID-Label
3) Transport-ID-Label
Abb.2: Schilder am SIPLACE JTF-ML2
Das Typenschild(1) befindet sich seitlich am
SIPLACE JTF-ML2.
Das Turm-ID-Label(2) befindet sich neben
der Türe am Turm.
Das Transport-ID-Label(3) befindet sich an
der Oberseite des Transports.
