4 Aufstellen und Inbetriebnahme 4.3 Konfiguration des JEDEC Tray Feeders in SIPLACE Pro Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 63 Abb.113: Tray Tree View – Assign Feeder ► Nachdem…
4 Aufstellen und Inbetriebnahme
4.3 Konfiguration des JEDEC Tray Feeders in SIPLACE Pro
62 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
4.3 Konfiguration des JEDEC Tray Feeders in SIPLACE Pro
SIPLACE JTF-ML2 sind ab SIPLACE Pro 14.1 verfügbar. Ältere SIPLACE Pro Versionen unterstüt-
zen den SIPLACE JTF-ML2 nicht.
4.3.1 SIPLACE JTF-ML2 in SIPLACE Pro – Feeder Tree View
Abb.111: Feeder Tree View
Es stehen im Feeder Tree View zwei
SIPLACE JTF-ML-Feedertypen zur Aus-
wahl:
1. JTF-ML2 (7/7) für hohe BE
– für 14 JEDEC-Flächenmagazine
Höhe=12,19mm in zwei Kassetten
– max. 14 verschiedene Bauteile (ein
BE-Typ je JEDEC-Flächenmagazin)
2. JTF-ML2 (9/9) für Standard-BE
– für 18 JEDEC-Flächenmagazine
Höhe=7,62mm in zwei Kassetten
– max. 18 verschiedene Bauteile (ein
BE-Typ je JEDEC-Flächenmagazin)
4.3.2 JEDEC Tray Beschreibung – Tray Tree View
Abb.112: Tray Tree View
► Definieren Sie ein JEDEC Tray, welches in den Dimensionen der JEDEC Tray Norm ent-
spricht.
► Entnehmen Sie die Abmaße dem Datenblatt des Herstellers.
HINWEIS
JEDEC-Tray-Norm
Die Maße müssen immer der JEDEC Tray Norm entsprechen um im die JEDEC Tray Fee-
der zu passen. Im Beispiel wurde ein JEDEC Tray mit dem Namen JEDEC Test angelegt.
4 Aufstellen und Inbetriebnahme
4.3 Konfiguration des JEDEC Tray Feeders in SIPLACE Pro
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 63
Abb.113: Tray Tree View – Assign Feeder
► Nachdem Sie einen JEDEC Tray angelegt haben, müssen Sie diesen noch einem Förderer
zuordnen. Wählen Sie den jeweiligen SIPLACE JTF-Typ aus.
► Wählen Sie das Register Feeders an (1).
► Wählen Sie Add zum Hinzufügen eines Förderers oder Remove zum Löschen eines Förde-
rers (2).
► Wählen Sie den jeweiligen SIPLACE JTF-Förderer aus (Mehrauswahl ist möglich) und bestä-
tigen Sie mit OK. Zugeordnete SIPLACE JTF-Förderer (3) sind im Fenster Select ersichtlich.
4.3.3 Konfiguration der Station – Station Tree View
Nicht jede Station kann für den Einsatz eines JEDEC Tray Feeders verwendet werden.
Folgende Stationen ab der Stationssoftwareversion 710.1 oder höher unterstützen SIPLACE JTF‑ML2:
●
SIPLACE TX1
●
SIPLACE TX2
Folgende Stationen ab der Stationssoftwareversion 711.1 oder höher unterstützen SIPLACE JTF‑ML2:
●
SIPLACE TX1 V2
●
SIPLACE TX2 V2
4 Aufstellen und Inbetriebnahme
4.3 Konfiguration des JEDEC Tray Feeders in SIPLACE Pro
64 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
4.3.4 Zuordnung JEDEC Tray zur Gehäuseform – Component Shape Tree View
Um später ein Bauelement mit dem JEDEC Tray Feeder bestücken zu können, muss der
Gehäuseform Bauteil ein JEDEC Tray zugordnet werden.

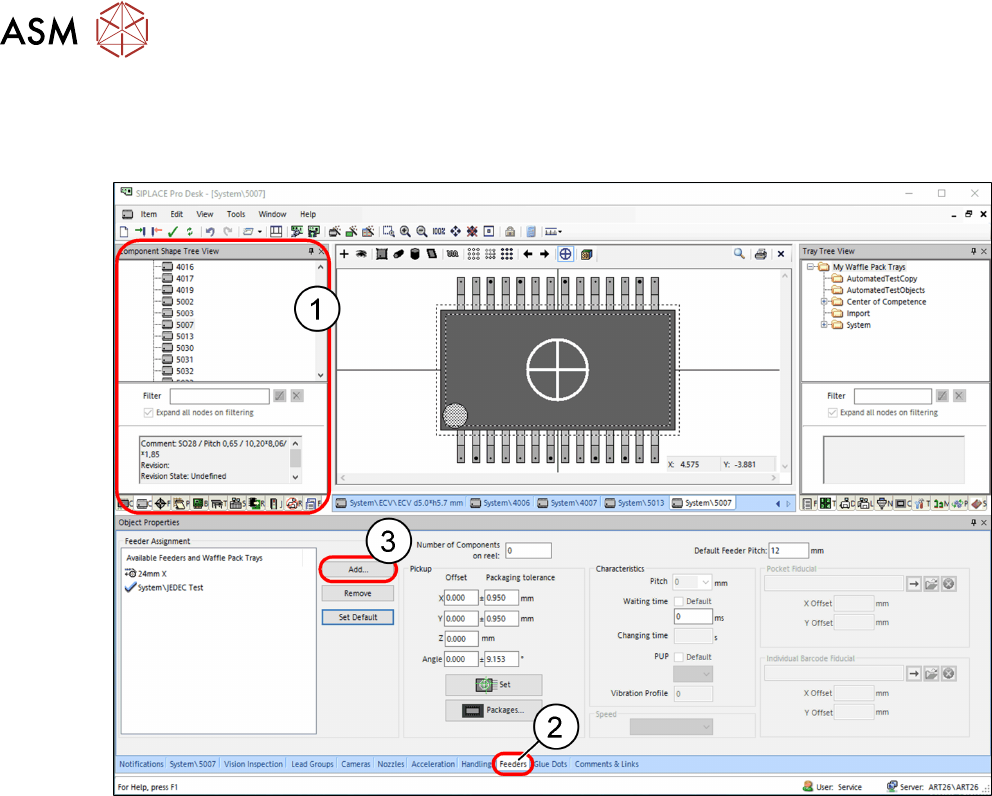

Abb.114: Component Shape Tree View
► (1) Wählen Sie die Gehäuseform aus.
► (2) Wählen Sie das Register Feeders an.
► (3) Wählen Sie die Schaltfläche Add… um ein JEDEC Tray auszuwählen.
► Wählen Sie ein passendes JEDEC Tray aus der Liste aus. Das ausgewählte JEDEC Tray
erscheint unter Assignment.
