4 Aufstellen und Inbetriebnahme 4.3 Konfiguration des JEDEC Tray Feeders in SIPLACE Pro 66 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 4.3.5.3 Rüsten des JEDEC Tray Feeders auf den Tisc…
4 Aufstellen und Inbetriebnahme
4.3 Konfiguration des JEDEC Tray Feeders in SIPLACE Pro
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 65
4.3.5 Konfiguration der Rüstung – Setup Tree View
4.3.5.1 Kopfkonfigurationen SIPLACE TX1 und TX2
Der SIPLACE JTF-ML/ML2-Förderer darf nur mit folgenden Köpfen gerüstet werden:
●
Stellplatz 1: SIPLACE CPP_H oder TwinHead
●
Stellplatz 2: SIPLACE CPP_H
Wenn einer dieser Köpfe konfiguriert ist, können Sie die Tischkonfiguration durchführen.
4.3.5.2 Tischkonfiguration
Nachdem Sie einen der oben genannten Köpfe konfiguriert haben, wählen Sie den notwendigen
Tischtyp aus, der Voraussetzung zum Rüsten eines JEDEC Tray Feeders ist:
●
JTF-ML Table 40X

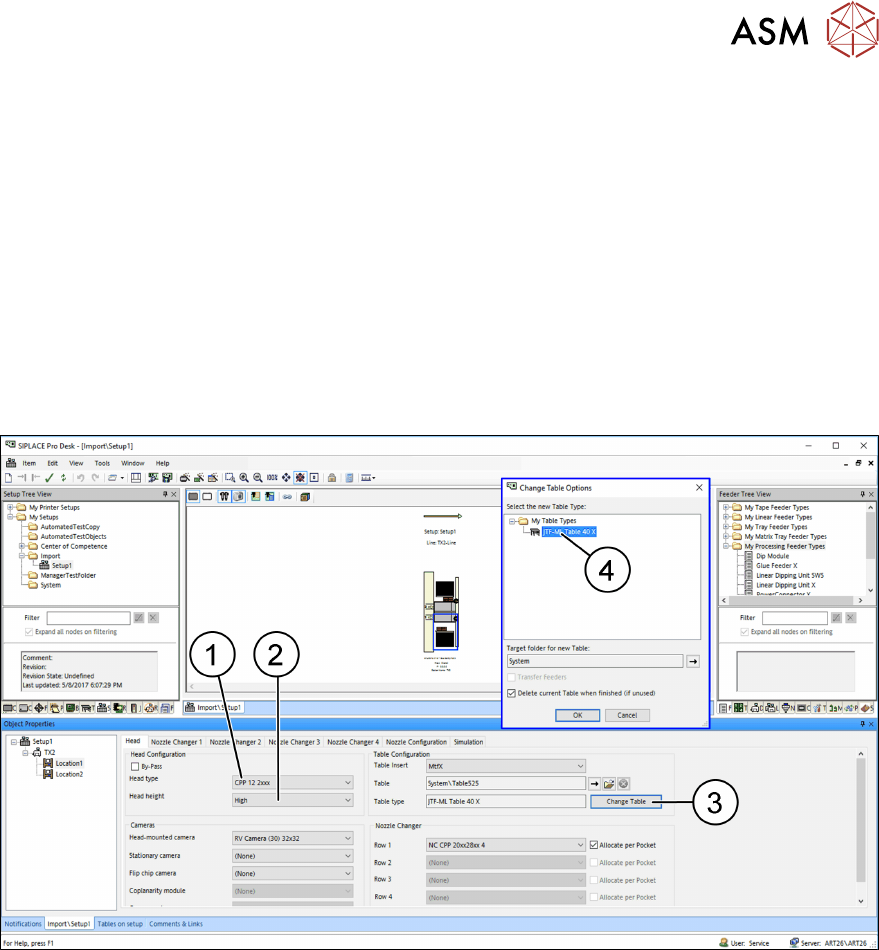

Abb.115: SIPLACE Pro Tischkonfiguration (am Beispiel SIPLACE TX2)
Beispiel:
1. Head type: Wählen Sie "CPP 12 2xxx".
2. Head height: Wählen Sie hier aufgrund der Auswahl CPP 12 2xxx "High".
3. Table type: Klicken Sie auf die Schaltfläche Change Table.
4. Wählen Sie den Tischtyp und bestätigen Sie die Auswahl mit OK.
– JTF-ML Table 40X
Nach der Auswahl des Tischtyps werden unter den Feldern Camera und Nozzle Changer automa-
tisch Felder deaktiviert. Diese Konfigurationsmöglichkeiten stehen nach der Auswahl des Tischtyps
aus konstruktiven Gründen nicht mehr zur Verfügung.
Alle zur Auswahl stehenden Kamera- und Pipettenwechsler-Konfigurationen werden als Aktiv
angezeigt.
4 Aufstellen und Inbetriebnahme
4.3 Konfiguration des JEDEC Tray Feeders in SIPLACE Pro
66 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
4.3.5.3 Rüsten des JEDEC Tray Feeders auf den Tisch
Es gibt zwei Möglichkeiten, den JEDEC Tray Feeder auf den Tisch zu rüsten:
●
Durch manuelles Ziehen des JEDEC Tray Feeders auf den Tisch (2).
●
Durch Auswahl mithilfe des Menü-Punktes Insert a new Item into the collection(1).

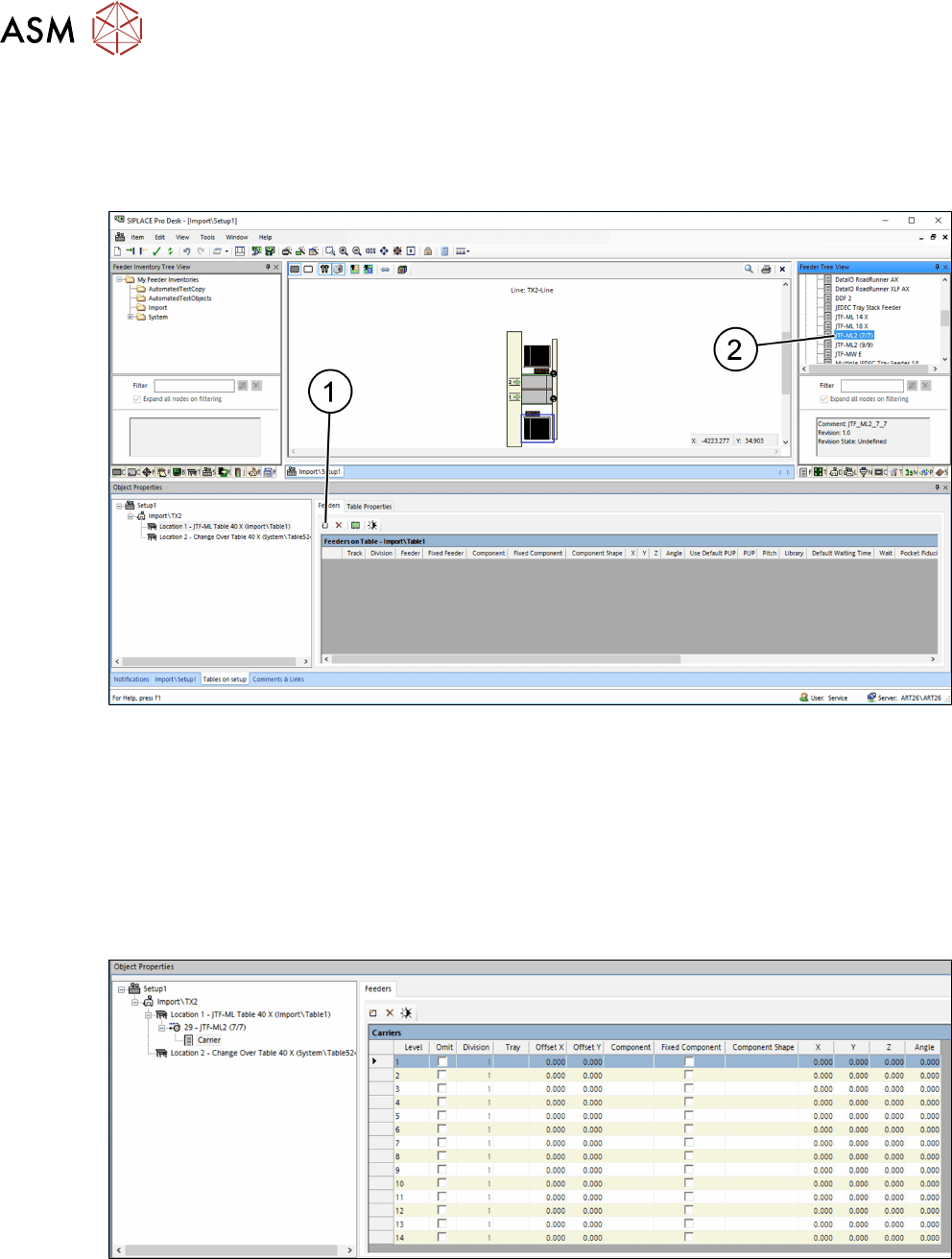

Abb.116: Rüsten des JEDEC Tray Feeders (am Beispiel SIPLACE TX2)
Der JEDEC Tray Feeder wird immer automatisch auf die, für die Maschine erlaubte, Spur gesetzt.
Diese Spur kann man nicht verändern.
●
Spur 29 – 40
JEDEC Tray Feeder – Carrier Level
Wurde ein SIPLACE JTF-ML2 (9/9) (für dünne Trays) ausgewählt, werden unter Carrier die Anzahl
der Trays (18) sowie deren Einstellungen und Belegung mit Bauelementen angezeigt.
Für einen SIPLACE JTF-ML2 (7/7) (für dicke Trays) werden nur 14 Trays angezeigt.
Abb.117: Carrier Level
5 Aufgaben an der Maschine
5.1 Anzeigeelemente
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 67
5 Aufgaben an der Maschine
Dieses Kapitel enthält eine Anzahl von Themen, die Sie bei der täglichen Arbeit an einer SIPLACE-
Linie unterstützen sollen. So wird Ihnen z.B. Hilfestellung gegeben, wie Sie schon im Vorfeld die
notwendigen Maßnahmen treffen können, um die Maschinen-Stillstandszeiten zu minimieren,
sodass eine möglichst hohe Effizienz der SIPLACE-Linie bei der Produktion erreicht wird.
5.1 Anzeigeelemente

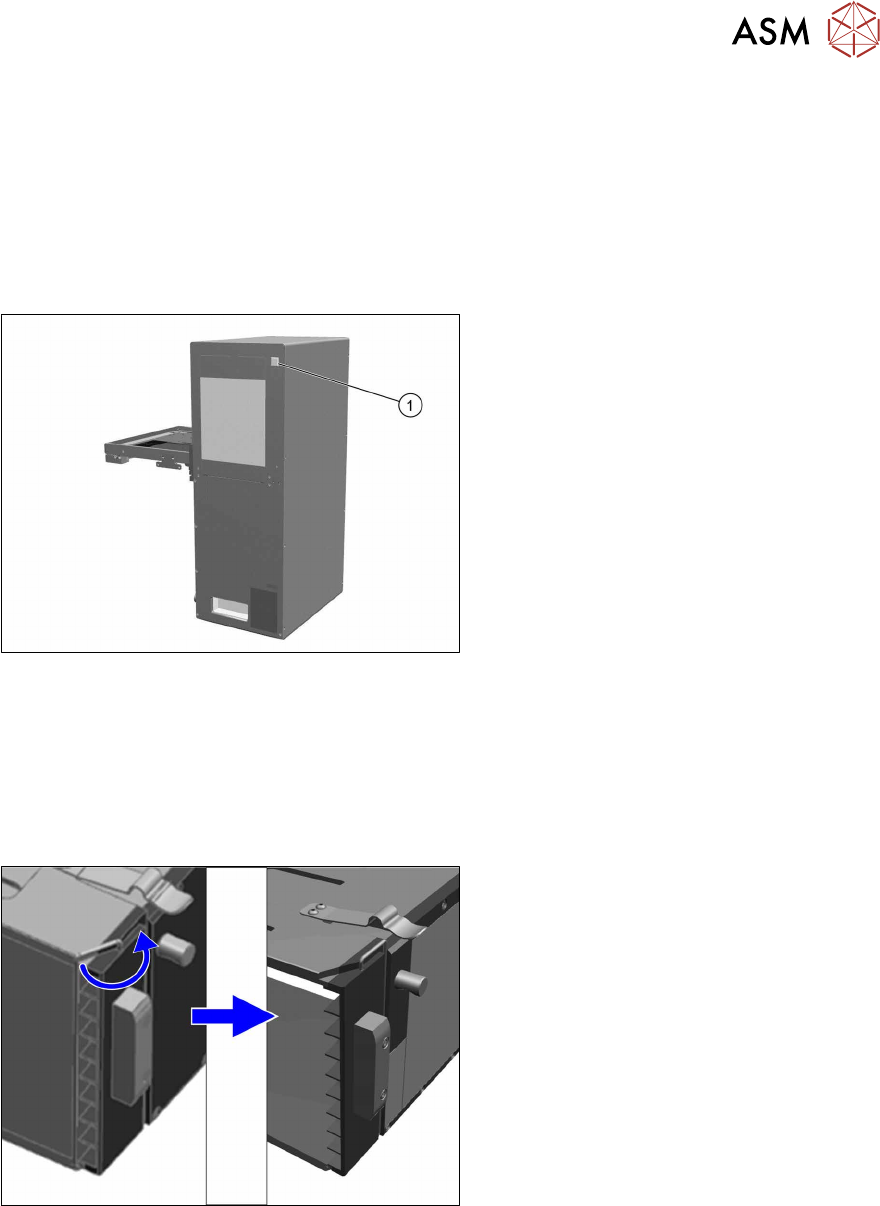

Abb.118: LED-Anzeige
1. LED Indikator
Grün = Betriebsbereit
Rot = Fehler
5.2 Aufgabe: Bedienung des Förderers
5.2.1 Transportsicherung ver- und entriegeln
Transportsicherung entriegeln
Abb.119: Transportsicherung entriegeln
Um die Transportsicherung zu entriegeln
gehen Sie wie folgt vor:
► Heben Sie den Bügel leicht an und dre-
hen Sie diesen zur Seite.
