5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
68 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
Transportsicherung verriegeln
Abb.120: Transportsicherung verriegeln
Um die Transportsicherung zu verriegeln
gehen Sie wie folgt vor:
► Heben Sie den Bügel leicht an und
drehen Sie diesen vor die Trays.
5.2.2 Richtungssperre ver- und entriegeln
Richtungssperre entriegeln
Abb.121: Richtungssperre entriegeln
Um die Richtungssperre zu entriegeln gehen
Sie wie folgt vor:
► Entriegeln Sie den Hebel(1).
► Klappen Sie die Richtungssperre nach
außen(2) (Position "offen").
► Verriegeln Sie den Hebel(3).
Richtungssperre verriegeln
Abb.122: Richtungssperre verriegeln
Um die Richtungssperre zu verriegeln gehen
Sie wie folgt vor:
► Entriegeln Sie den Hebel(1).
► Klappen Sie die Richtungssperre nach
innen(2) (Position "geschlossen").
► Verriegeln Sie den Hebel(3).
5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 69
5.2.3 Trays in die Kassette schieben und entnehmen
Trays in 9er Kassetten schieben

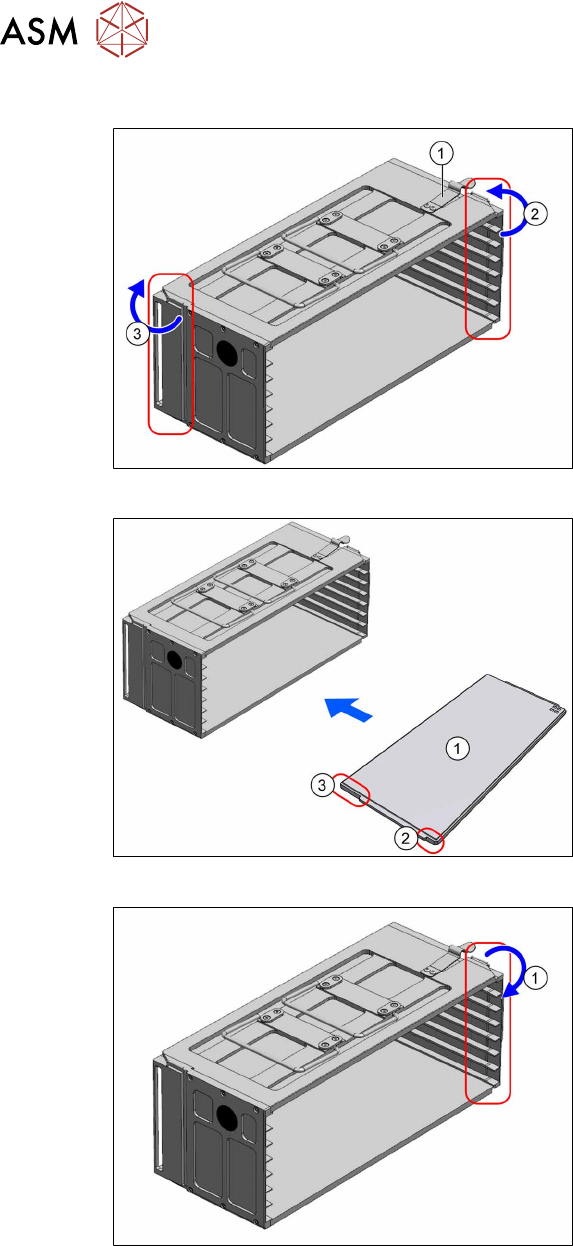

Abb.123: Transportsicherung und Richtungssperre
► Stellen Sie die Kassette auf einen soli-
den Untergrund.
► Achten Sie auf die Orientierung. Die
Feder(1) muss nach links zeigen.
► Stellen Sie sicher, dass die Richtungs-
sperre(2) auf der rechten Seite in Posi-
tion "offen" ist.
► Verriegeln Sie die Transportsiche-
rung(3) auf der linken Seite.
Abb.124: 9er Kassette beladen
1. Tray
2. Lange Aussparung am Tray
3. Kurze Aussparung am Tray
► Schieben Sie die Trays in die Kassette.
Die Seite mit der kurzen Ausspa-
rung(3) wird zuerst in die Kassette
geschoben.
► Verriegeln Sie die Richtungssperre(1)
auf der rechten Seite.
► Verlinken Sie am Hostsystem die Komponenten / Tray Code mit der Slot-Nummer der Kassette.
5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
70 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
Trays in 7er Kassetten schieben
Abb.125: Transportsicherungen
► Stellen Sie die Kassette auf einen soli-
den Untergrund.
► Achten Sie auf die Orientierung. Die
Feder(1) muss nach rechts zeigen.
► Öffnen Sie die Transportsicherung(2)
auf der rechten Seite.
► Verriegeln Sie die Transportsiche-
rung(3) auf der linken Seite.
Abb.126: 7er Kassette beladen
1. Tray
2. Kurze Aussparung am Tray
3. Lange Aussparung am Tray
► Schieben Sie die Trays in die Kassette.
Die Seite mit der langen Aussparung(3)
wird zuerst in die Kassette geschoben.
Abb.127: Transportsicherung
► Verriegeln Sie die Transportsiche-
rung(1) auf der rechten Seite.
► Verlinken Sie am Hostsystem die Komponenten / Tray Code mit der Slot-Nummer der Kassette.
Trays aus der Kassette entnehmen
► Stellen Sie die Kassette auf einen soliden Untergrund.
► Entriegeln Sie die Transportsicherung (7erKassette) oder die Richtungssperre (9erKassette).
► Ziehen Sie die Trays aus den Slots heraus.
