5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 69
5.2.3 Trays in die Kassette schieben und entnehmen
Trays in 9er Kassetten schieben
Abb.123: Transportsicherung und Richtungssperre
► Stellen Sie die Kassette auf einen soli-
den Untergrund.
► Achten Sie auf die Orientierung. Die
Feder(1) muss nach links zeigen.
► Stellen Sie sicher, dass die Richtungs-
sperre(2) auf der rechten Seite in Posi-
tion "offen" ist.
► Verriegeln Sie die Transportsiche-
rung(3) auf der linken Seite.
Abb.124: 9er Kassette beladen
1. Tray
2. Lange Aussparung am Tray
3. Kurze Aussparung am Tray
► Schieben Sie die Trays in die Kassette.
Die Seite mit der kurzen Ausspa-
rung(3) wird zuerst in die Kassette
geschoben.
► Verriegeln Sie die Richtungssperre(1)
auf der rechten Seite.
► Verlinken Sie am Hostsystem die Komponenten / Tray Code mit der Slot-Nummer der Kassette.
5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
70 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
Trays in 7er Kassetten schieben
Abb.125: Transportsicherungen
► Stellen Sie die Kassette auf einen soli-
den Untergrund.
► Achten Sie auf die Orientierung. Die
Feder(1) muss nach rechts zeigen.
► Öffnen Sie die Transportsicherung(2)
auf der rechten Seite.
► Verriegeln Sie die Transportsiche-
rung(3) auf der linken Seite.
Abb.126: 7er Kassette beladen
1. Tray
2. Kurze Aussparung am Tray
3. Lange Aussparung am Tray
► Schieben Sie die Trays in die Kassette.
Die Seite mit der langen Aussparung(3)
wird zuerst in die Kassette geschoben.
Abb.127: Transportsicherung
► Verriegeln Sie die Transportsiche-
rung(1) auf der rechten Seite.
► Verlinken Sie am Hostsystem die Komponenten / Tray Code mit der Slot-Nummer der Kassette.
Trays aus der Kassette entnehmen
► Stellen Sie die Kassette auf einen soliden Untergrund.
► Entriegeln Sie die Transportsicherung (7erKassette) oder die Richtungssperre (9erKassette).
► Ziehen Sie die Trays aus den Slots heraus.
5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 71

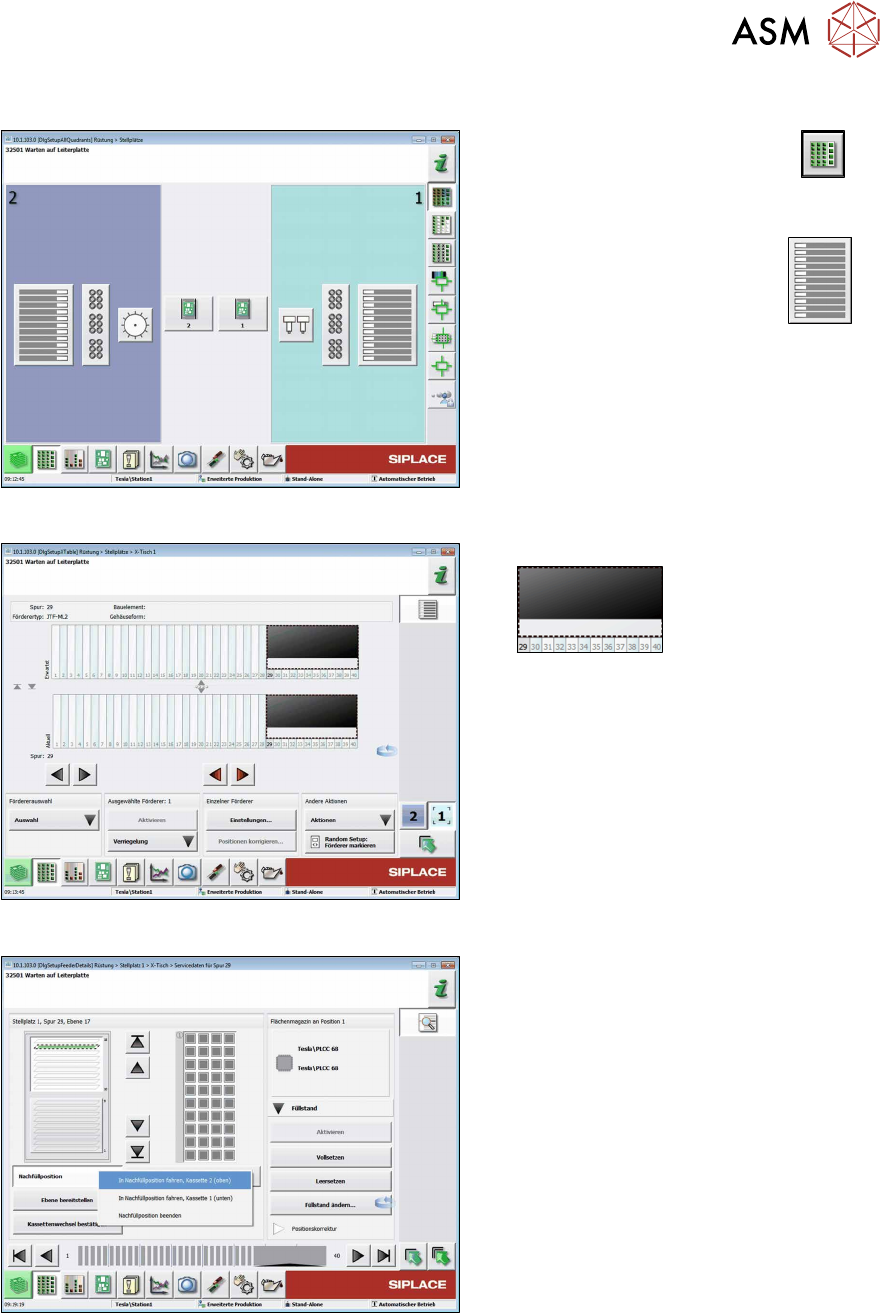

5.2.4 Kassette aus dem SIPLACE JTF-ML2 entnehmen
Abb.128: Menü Stellplätze
► Klicken Sie auf die Schaltfläche
,
um das Menü Rüstung Stellplätze
aufzurufen.
► Klicken Sie auf die Schaltfläche
,
um die Rüstung des Tisches anzuzeigen.
Abb.129: Menü Stellplätze - Tisch
► Markieren Sie den JTF-Bereich
.
► Klicken Sie auf die Schaltfläche
Einstellungen….
Abb.130: Kassette in Nachfüllposition fahren
► Fahren Sie die Kassette in die Nachfüll-
position. Klicken Sie dazu auf die
Schaltflächen Nachfüllposition und In
Nachfüllposition fahren … der ent-
sprechenden Kassette.
