5 Aufgaben an der Maschine 5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 75 5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware…

100%1 / 94
5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
74 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
Abb.135: Entriegeln der Transportsicherung
► Entriegeln Sie die Transportsicherung.
► Stellen Sie sicher dass die Richtungs-
sperre in Position "offen" ist.
Abb.136: Einschieben der Kassette
► Drücken Sie die Feder(1) ganz nach
unten.
► Schieben(2) Sie die Kassette vorsich-
tig in den Turm.
Vermeiden Sie ruckartige Bewegungen
um ein Verspringen der Bauteile zu
vermeiden.
► Lassen Sie die Feder(3) los.
► Schließen Sie die Türe.
Abb.137: Kassette in Nachfüllposition fahren
► Klicken Sie auf die Schaltfläche
Nachfüllposition und wählen Sie
Nachfüllposition beenden.
ð Der SIPLACE JTF‑ML2 ist wieder
betriebsbereit.
5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 75
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
SIPLACEJTF‑ML2-Förderer sind ab Stationssoftware Version 710.1 verfügbar.
Frühere Software-Versionen unterstützen diese Förderer-Familie nicht.
Der JEDEC Tray Feeder erscheint erst nach Vorgabe eines Jobs an der Station.
Abb.138: Grundansicht (am Beispiel SIPLACETX2)
In den Abschnitten werden folgende
Bezeichnungen und Benennungen
verwendet:
1. Menu
2. Sub-Menu
5.3.1 JEDEC Tray Feeder in SIPLACEPro konfiguriert und Vorgabe an Maschine
Wurde ein JEDEC Tray Feeder in SIPLACEPro konfiguriert, wird durch Vorgabe eines Auftrags an
die Maschine der jeweilige Stellplatz in zwei Bereiche unterteilt. Bei einer Maschine der
SIPLACEX-Serie S bleibt es ein Bereich.
Abb.139: Stellplatzansicht (am Beispiel SIPLACETX2)
1. Stellplatz 1
5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
76 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
5.3.2 Menü "Förderer, Bauelemente und Pipetten anzeigen, überprüfen und rüsten"
Abb.140: Menü wählen (am Beispiel SIPLACETX2)
► Wählen Sie das Menü Förderer, Bau-
elemente und Pipetten anzeigen,
überprüfen und rüsten
um in die
Unteransichten der jeweiligen Stellplätze
zu kommen.
5.3.3 Anwahl des JEDEC Tray Feeders am Stellplatz

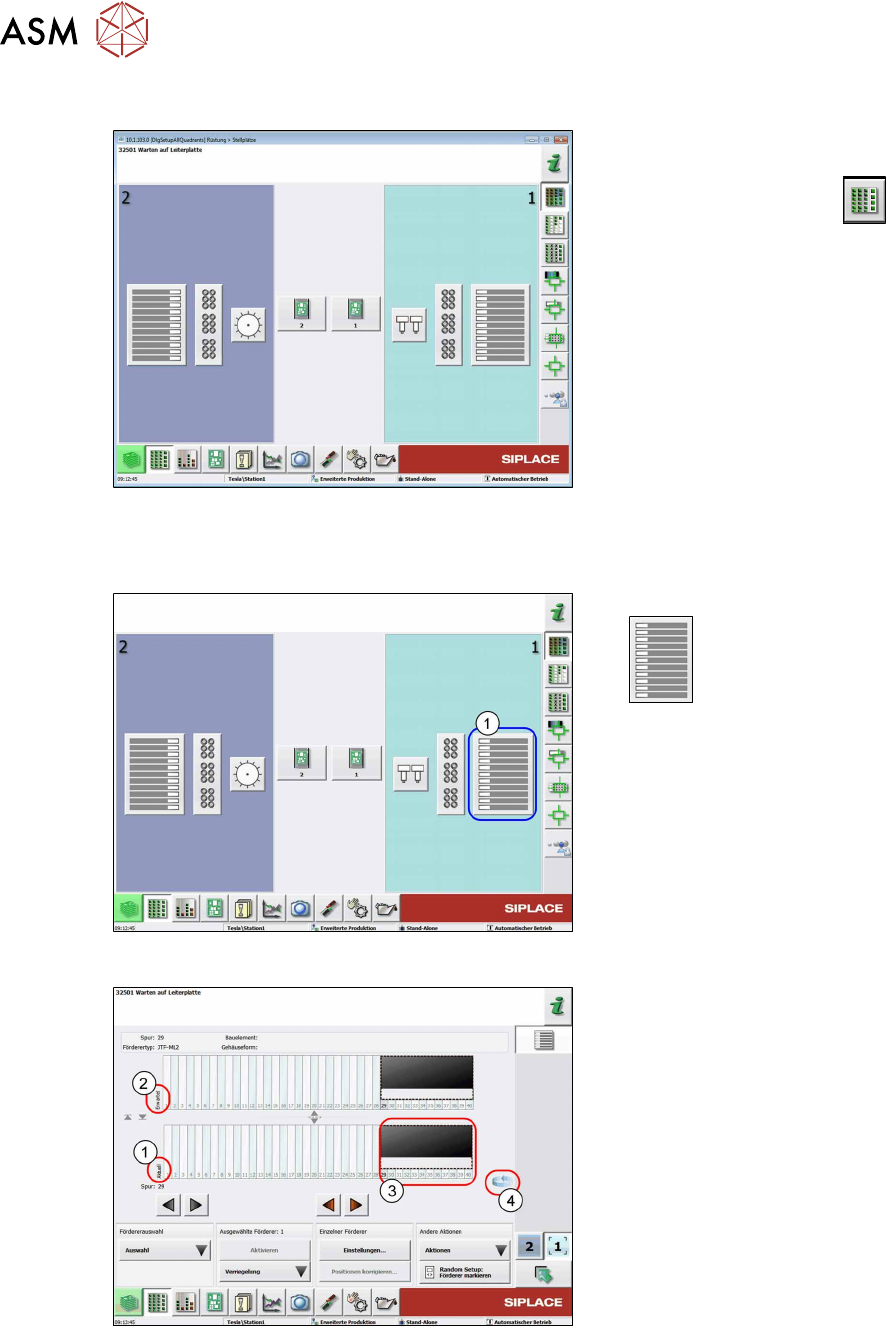

Abb.141: Stellplatz wählen
► Wählen Sie den jeweiligen Stellplatz
(1) um direkt in die Ansicht der
aktuellen Rüstung zu kommen.
Abb.142: Aktuelle Rüstung - Stellplatz 1 ausgewählt (am
Beispiel SIPLACETX2)
1. Current Setup (derzeit gerüstete Feeder)
2. Expected Setup (von SIPLACEPro
erwartete Rüstung)
3. SIPLACEJTF‑ML2 auf Spur 29
4. Wechselbutton in das Sub-Menu Spur-
informationen
► Klicken Sie den Wechselbutton um in
das Sub-Menu Spurinformationen zu
kommen.
