5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 77

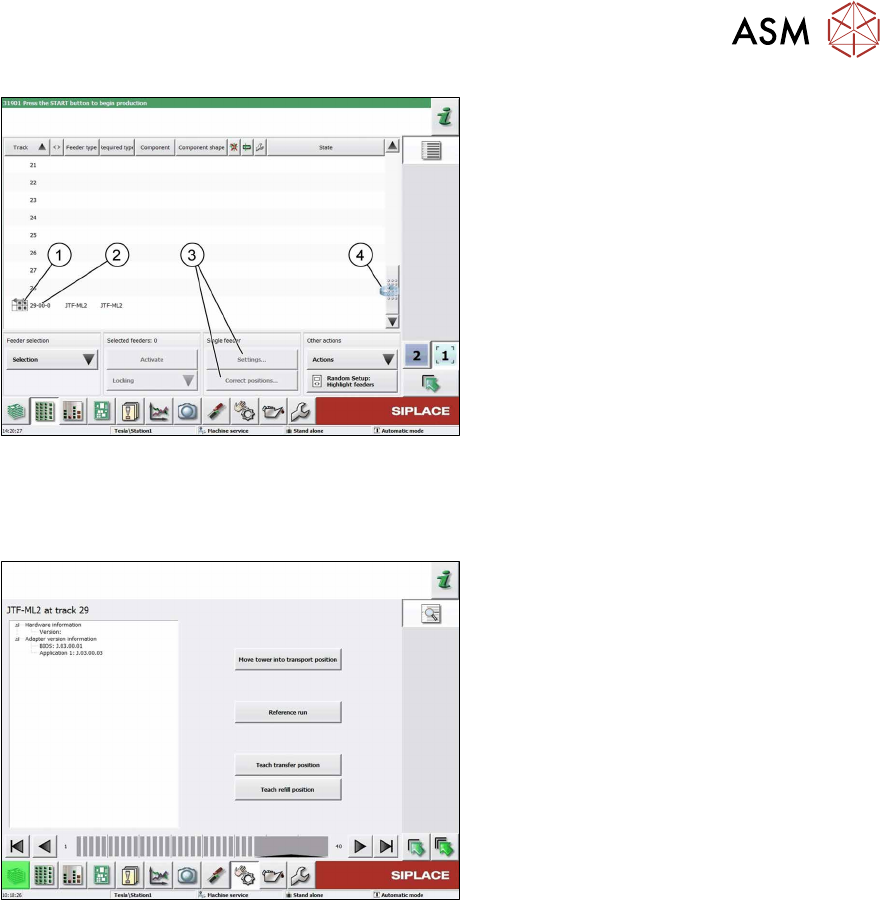

Abb.143: Spurinformationen - Spur 29 ausgewählt (am Bei-
spiel SIPLACETX2)
1. SIPLACEJTF‑ML2
2. Kurzzeichen für SIPLACEJTF‑Feeder
(Visualisierung)
3. Das Menü Einstellungen wird erst
nach Anwahl der jeweiligen Spur aktiv
(dann blau hinterlegt).
4. Wechselbutton zurück in die Ansicht
Aktuelle Rüstung
► Klicken Sie den Wechselbutton um in
das Sub-Menu aktuelle Rüstung zu
kommen.
5.3.4 SIPLACE JTF-ML2 – Weitere Funktionen
Abb.144: SIPLACE JTF-ML2 – Weitere Funktionen
●
Turm in Transportposition fahren
Vor der Demontage muss der Turm in
die Parkposition gefahren werden.
●
Referenzlauf
Das Modul wird auf allgemeine
Betriebsbereitschaft geprüft.
Die Kassetten fahren auf und ab (visu-
elle Kontrolle).
Bei Problemen wird eine Fehlermel-
dung angezeigt.
●
Übergabeposition teachen
Wird der Turm oder der Transport des
SIPLACE JTF-ML2 eingebaut muss
anschließend die Übergabeposition
neu geteacht werden.
●
Nachfüllposition teachen
Kann eine Kassette nicht sauber in den
Turm geschoben werden muss die
Nachfüllposition neu geteacht werden.
5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
78 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
5.3.5 JEDEC Tray Feeder Einstellungen

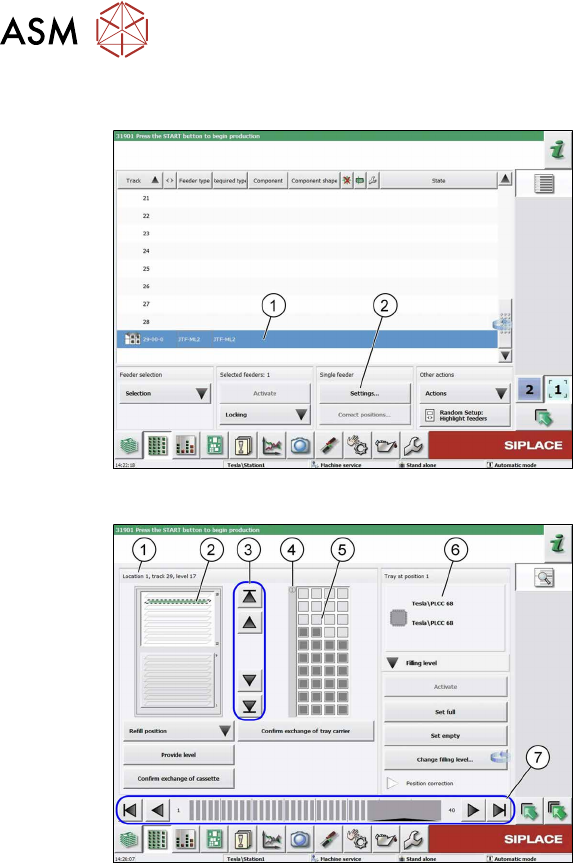

Abb.145: Spur 11 markiert (am Beispiel SIPLACETX2)
► Wählen Sie den JEDEC Tray Feeder
der jeweiligen Spur (1).
ð Der Förderer wird blau hinterlegt
und das Setting (2) für diesen
Förderer aktiviert.
Abb.146: JEDEC Tray Feeder Settings
(am Beispiel SIPLACETX2)
Diese Ansicht kann durch Anwahl des But-
tons Settings im Single Feeder Menü
angewählt werden:
1. Das angewählte Tray ist umrandet und
als "Level 5" indiziert.
2. Traybelegung des JEDEC Tray Feeders
Wenn das BE gerüstet ist, wird das Tray
in Grün dargestellt.
3. Anwahlbuttons für Trays (auch direkte
Anwahl mit Cursor möglich)
4. Position 1 zur Orientierung
5. Bild des angewählten Tray 5 und die
aktuelle Belegung
Im Beispiel ist die erste Reihe schon
abgeholt. (Grau = belegt; Weiß = leer)
6. Informationen über das Bauteil, wel-
ches gerade in der Zuführposition ist.
7. Feeder auf Location (Pfeiltasten zur
Feeder-Anwahl)
5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 79
5.3.6 JEDEC Tray Feeder-Einstellungen – Funktionen

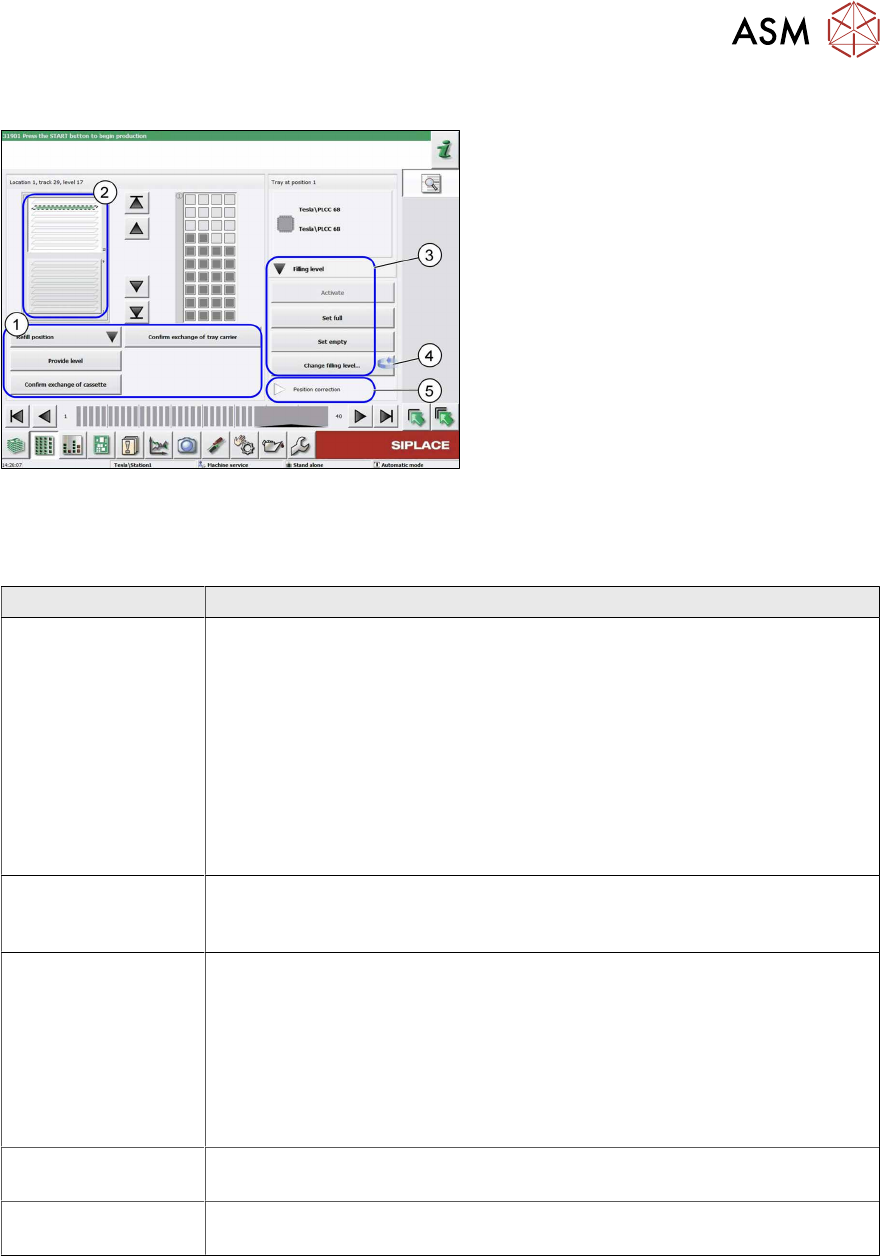

Abb.147: JEDEC Tray Feeder Einstellungen – Funktionen
(am Beispiel SIPLACETX2)
Das Menü Einstellungen bietet eine grobe
Unterteilung der Funktionen in:
1. Bedienfunktionen der Trays (s.u.)
2. Kassetten-Übersicht
3. Funktionen zum Füllstand des ange-
wählten Trays (s.u.)
4. Wechselbutton zur Ebenenansicht der
Trays des JEDEC Tray Feeders
5. Positionskorrektur für Trays
(1) Bedienfunktionen der Trays
Button
Nachfüllposition –
InNachfüllposition
fahren,
Kassette1/2
●
Der JEDEC Tray Feeder wechselt in den Status Nachfüllen.
●
Wenn das aktive Tray aus der zu wechselnden Kassette stammt, wird
dieses Tray in die Kassette zurückgefahren.
●
Gegebenenfalls muss noch die Funktion "Stop production" ausgeführt
werden.
●
Die Kassette wird in die Nachfüllposition gefahren.
●
Die Türe wird entriegelt.
●
Die Kassette kann aus dem JEDEC Tray Feeder entnommen wer-
den.
Nachfüllposition –
Nachfüllposition
beenden
●
Die Tür wird verriegelt.
●
Der JEDEC Tray Feeder wechselt in den Status Betriebsbereit.
Provide Level
●
Anwahl des Levels/Trays in der Kassetten-Übersicht (direkt mit
Cursor oder Pfeilen).
●
Tray wird dann umrandet dargestellt.
●
Tray wird in Abhol-/Übergabeposition (Tray in Position 1) gefahren.
●
Wenn man ein anderes Tray in der Kassetten-Übersicht anwählt, wird
automatisch dieses Tray in die Abhol-/Übergabeposition (Tray in
Position 1) gefahren.
Kassettenwechsel
bestätigen
●
Alle Trays der Kassette werden voll gesetzt und der Wechsel bestä-
tigt.
FMT-Wechsel
bestätigen
●
Nur das angewählte Tray in der Kassetten-Übersicht wird voll gesetzt
und der Wechsel bestätigt.
