5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
80 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
(3) Funktionen zum Füllstand des angewählten Trays
Button
Aktivieren
●
Derzeit keine Information oder Funktion.
Vollsetzen
●
Setzt das selektierte Tray voll (Jedes BE im Tray erscheint Grau).
Leersetzen
●
Setzt das selektierte Tray auf leer (Jedes BE im Tray wird Weiß).
Füllstand ändern...
●
Hier öffnet sich ein virtuelles Tray, an dem man direkt das letzte
belegte Fach (Pocket) des Trays anwählt, in dem sich ein Bauteil
befindet.
●
Mit einem Pfeil wird die Nummerierungsrichtung dargestellt, die auch
der Abholrichtung entspricht.
●
Die Übergabeposition ist immer oben.
●
Im folgenden Beispiel wird das Fach (Pocket) 134 angewählt, an dem
das letzte Bauteil liegt. Die Fächer 135 – 160 sollen leer sein.
●
Achtung: Das angewählte Fach ist schwer zu erkennen.

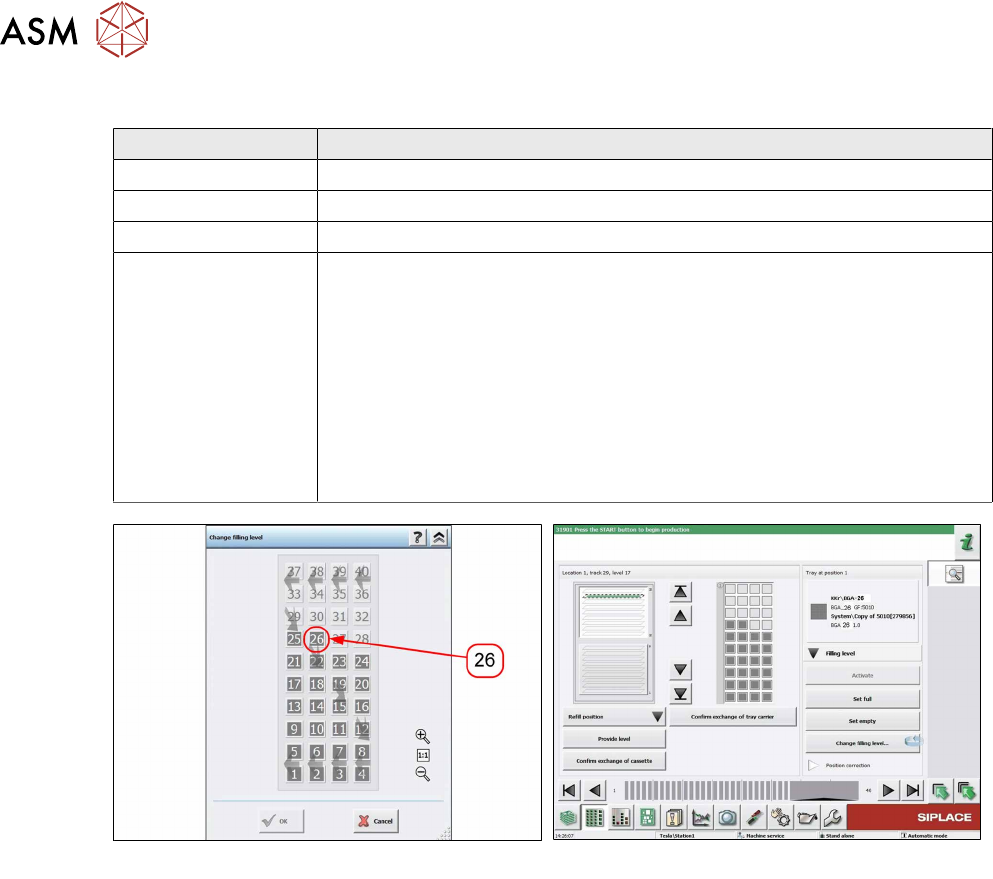

Abb.148: Change filling level - Fach 26
Abb.149: Füllstand (am Beispiel SIPLACETX2)
Der aktuelle Füllstand zeigt nun Fach 1 - 26 als belegt an. Die Fächer 27 – 40 werden als leer dar-
gestellt.
5.3.6.1 Position Correction
Nehmen Sie für das angewählte Tray ggf. eine Abholpositionskorrektur vor.
●
Teachen der Abholposition zum außermittigen Abholen
●
Teachen der Bauteilmitte
5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 81
5.3.6.2 Wechsel auf Ebenenansicht
Abb.150: Ebenenansicht
► Drücken Sie den Wechsel-Button um
auf die Ebenen-Ansicht des JEDEC
Tray Feeders zu kommen.

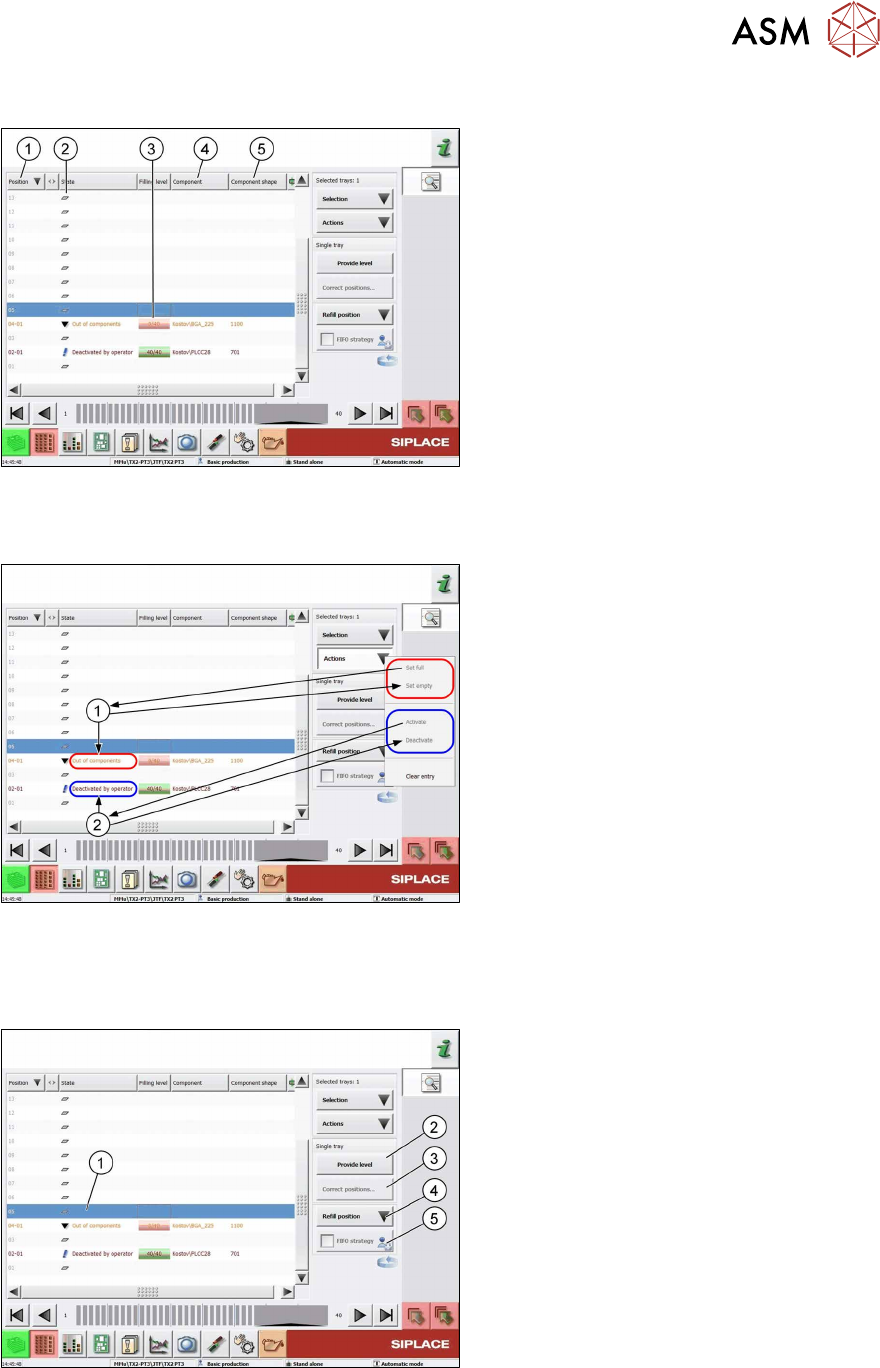

1. Position des Trays (14 oder 18 Level)
2. State zeigt an, dass sich zwar ein Tray
auf diesem Level befindet, dieses aber
nicht für die Rüstung benötigt wird. Der
Füllstand wird nicht abgefragt.
3. Filling level: Ist – Soll
4. Component: BE-Beschreibung
5. Component shape: GF-Name
Auswahl Single Tray
Abb.151: Einzeln ausgewähltes Tray
Ein einzelnes ausgewähltes Tray erscheint
blau hinterlegt.
Zum Aktivieren/Anwählen markieren Sie das
Tray mit dem Cursor.
Man hat nun die Möglichkeit, verschiedene
Stati vergeben und Einstellungen für das
Tray vorzunehmen.
Hierbei ist zu beachten, dass im Screenshot
die Trays zuvor angewählt wurden.
1. Set empty: Setzt das Tray auf "Out of
components" und kann mit der Schalt-
fläche Set full wieder voll gesetzt werden
2. Deactivate: Deaktiviert das komplette
Tray und wird als "Deactivated by
operator" gekennzeichnet. Mit der
Schaltfläche Activate wird es wieder
als aktiv gesetzt.
Für das einzelne angewählte Tray können folgende Funktionen und Aktionen gewählt werden:
Abb.152: Funktionen und Aktionen
1. Ausgewähltes Tray: Blau hinterlegt
2. Provide level: Fährt dieses Level in die
Übergabeposition.
3. Correct position…: Korrektur der
Abholposition
4. Refill position: Fährt das Tray wieder
in die Kassette, damit man es entneh-
men kann. Man kann dann keine Bau-
teile von irgendeinem Tray abholen.
5. FIFO strategy: Button erst aktiv, wenn
man mit den notwendigen
Zugriffsrechten eingeloggt ist. Sobald von
einem JEDEC Tray auf einer Ersatzspur
einmal abgeholt wurde, wird es komplett
geleert, bevor wieder auf die eigentliche
Spur zurückgegriffen wird.
5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
82 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
Mehrfachauswahl von Trays
Abb.153: Mehrfachauswahl
Mit der Tastenkombination Shift-Alt können
Sie mehrere Trays anwählen, diese erschei-
nen dann Blau hinterlegt.
Falls zuvor schon Trays manuell oder
automatisch deaktiviert wurden, oder der
Status verändert wurde, können Sie mithilfe
des Button Selection diese Trays einfacher
anwählen.
In der Ansicht erscheinen dann die ange-
wählten Trays als Selected Trays: xx

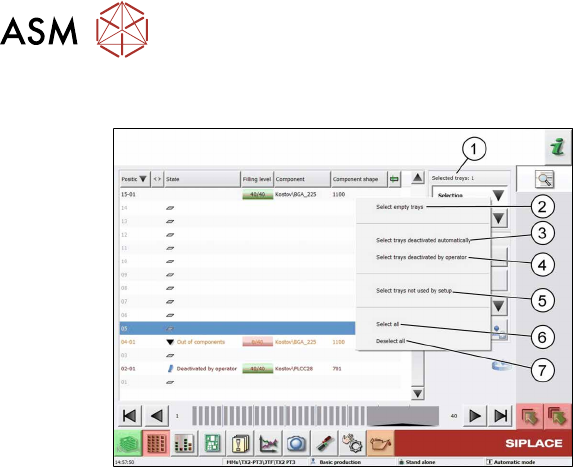

Der Button Selection ermöglicht folgende Schnellauswahlarten:
1. Selected Trays: xx: Zeigt die Anzahl der angewählten Trays an.
2. Select empty trays: Alle leeren Trays in der Rüstung werden angewählt.
3. Select trays deactivated automatically: Alle automatisch deaktivierten Trays werden ange-
wählt.
4. Select trays deactivated by operator: Alle manuell vom Operator deaktivierten Trays wer-
den angewählt.
5. Select trays not used by setup: Alle Trays, die für das aktuelle Setup nicht benötigt werden,
werden angewählt.
6. Select all: Alle Trays, unabhängig vom Status, werden angewählt.
7. Deselect all: Jegliche vorhergehende Auswahl wird aufgehoben.
