7 Anhang
7.1 Auszüge aus der Serviceanleitung
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 87
7.1.1.1 Platinenbeschreibung Feeder Control Unit (FCU)
FCU 80 Mhz (V3)
●
X-FCU V3, X-Serie [03170613‑xx]

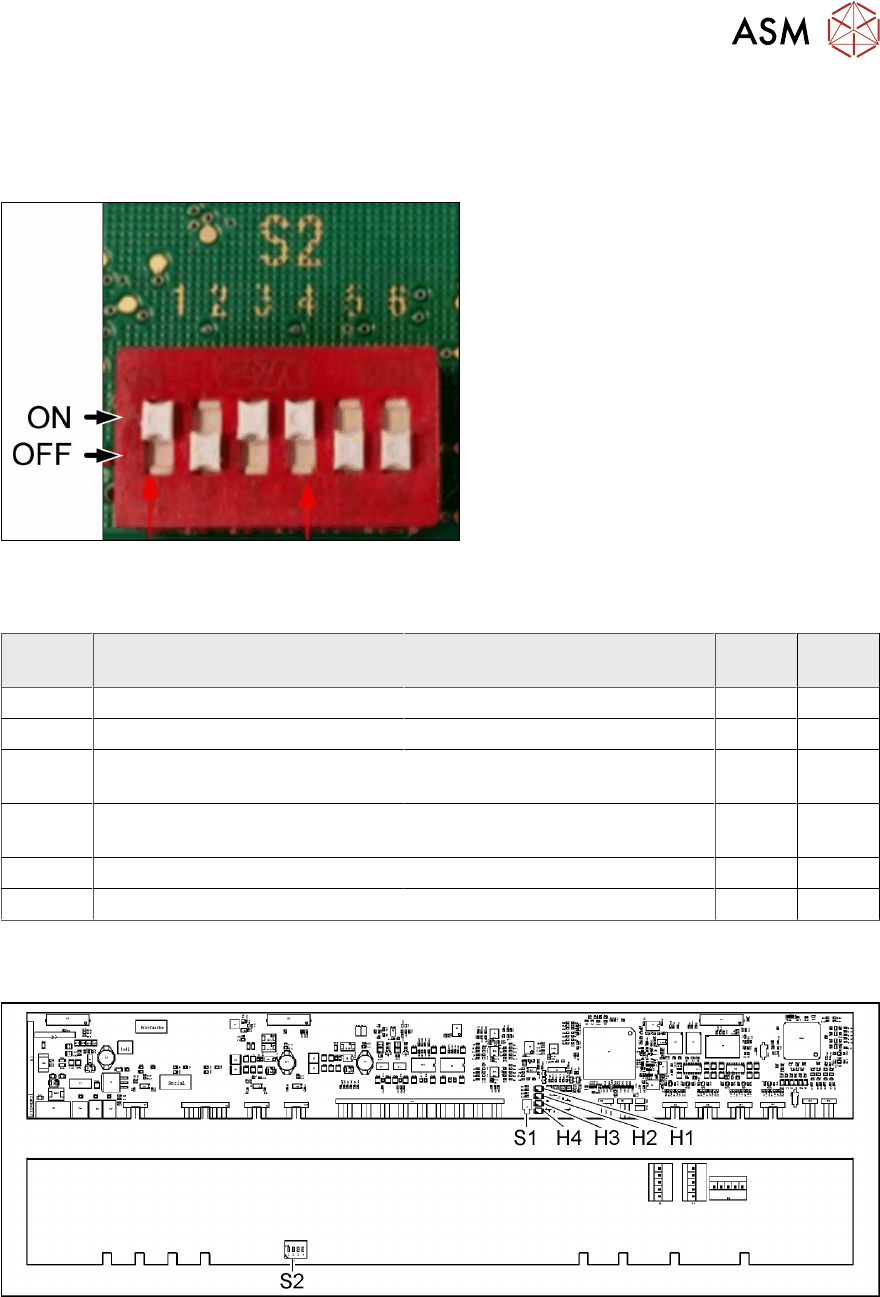

Abb.159: DIP-Schalter S2 (am Beispiel FCU 40fach)
► Stellen Sie den DIP-Schalter entspre-
chend Ihrer Konfiguration ein.
DIP-Schalter S2
S2 ON OFF FCU
40fach
FCU
60fach
S2-SW1 Testmodus für Abwurfbehälter aus Testmodus für Abwurfbehälter an ON ON
S2-SW2 60-fach-FCU 40-fach-FCU OFF ON
S2-SW3 Ohne Einzugsteuerung
Mit virtuellem Taster
Mit Einzugsteuerung
Ohne virtuellen Taster
ON ON
S2-SW4 Mit Gurtschneider und mit PPW-
Funktionalität
Ohne Gurtschneider und PPW-
Funktionalität
ON ON
S2-SW5 Nicht verwendet Nicht verwendet OFF ON
S2-SW6 Nicht verwendet Nicht verwendet OFF ON
FCU 40 Mhz
●
X-FCU V2, X-Serie [03096377-xx]
Abb.160: FCU-Platine
7 Anhang
7.1 Auszüge aus der Serviceanleitung
88 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
LED (Testmodus für Abwurfbehälter ausgeschaltet – S2.1 ON) [03059783-04]
LED Farbe Status Signalname Beschreibung
H1, H2, H3, H4 GN Lauflicht LED1, 2, 3, 4 FCU OK
H1, H2, H3, H4 GN ON LED1, 2, 3, 4 Applikation der eSW fehlt
H1, H2, H3, H4 GN Blinken LED1, 2, 3, 4 FCU Fehler, Maschine
neu booten oder FCU
tauschen
LED (Testmodus für Abwurfbehälter eingeschaltet – S2.1 OFF) [03059783-04]
LED Farbe Status Signalname Beschreibung
H1 oder H2 oder
H3 oder H4
GN Blinkt LED1 oder 2
oder 3 oder 4
Kein Sensor für Abwurf-
behälter 1 oder 2 oder 3
oder 4 angeschlossen
H1 oder H2 oder
H3 oder H4
GN OFF LED1 oder 2
oder 3 oder 4
Sensor für Abwurfbe-
hälter 1 oder 2 oder 3
oder 4 angeschlossen
und Abwurfbehälter ein-
gesetzt
H1 oder H2 oder
H3 oder H4
GN ON LED1 oder 2
oder 3 oder 4
Sensor für Abwurfbe-
hälter 1 oder 2 oder 3
oder 4 angeschlossen
und Abwurfbehälter ein-
gesetzt
Taster S1 [03059783-04]
Taster Status Funktion Beschreibung
S1 OFF RESET Gedrückt
DIP-Schalter S2 [03059783-04]
Schalter Status Signalname Beschreibung
S2.1 ON/OFF FCU_ENV3 ON: Testmodus für Abwurfbehälter
ausgeschaltet
OFF: Testmodus für Abwurfbehälter
eingeschaltet
S2.2 OFF FCU_ENV2 40-fach-FCU
S2.3 ON/OFF FCU_ENV1 ON: Ohne Einzugssteuerung,
mitvirtuellemTaster
OFF: mit Einzugssteuerung,
ohnevirtuellemTaster
S2.4 ON/OFF FCU_ENV0 ON: mit Gurtschneider- und mit
Pipettenwechsler-Funktionalität
OFF: ohne Gurtschneider- und ohne
Pipettenwechsler-Funktionalität
Wird eine "X-FCU / X-Serie" [03059623-xx] als Ersatz für eine "FCU X-Serie" [03020068-xx] im
"BE-Wagen Einzug X-Serie komplett" oder an der "Docking-Station für BE-Wagen SIPLACE X"
eingebaut, so müssen die DIP-Schalter wie folgt eingestellt werden:
Schalter Status Bemerkung
S2.1 ON Testmodus für Abwurfbehälter ausgeschaltet
S2.2 OFF FCU für 40 Zuführspuren
S2.3 OFF Einzugsteuerung mit Drucktaster / ohne Schaltfläche GUI
(virtuell).
S2.4 OFF "HW-Version 6" d.h. ohne Gurtschneider- und
Pipettenwechsler-Funktionalität
7 Anhang
7.1 Auszüge aus der Serviceanleitung
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 89
7.1.2 Einstellungen am Pipettenwechsler
7.1.2.1 Höhe des Pipettenwechslers einstellen
Teile, Hilfsmittel und Werkzeug
●
Messschieber
●
PPW-Abstimmplatte (0,3mm) [03021079-xx]
Übersicht

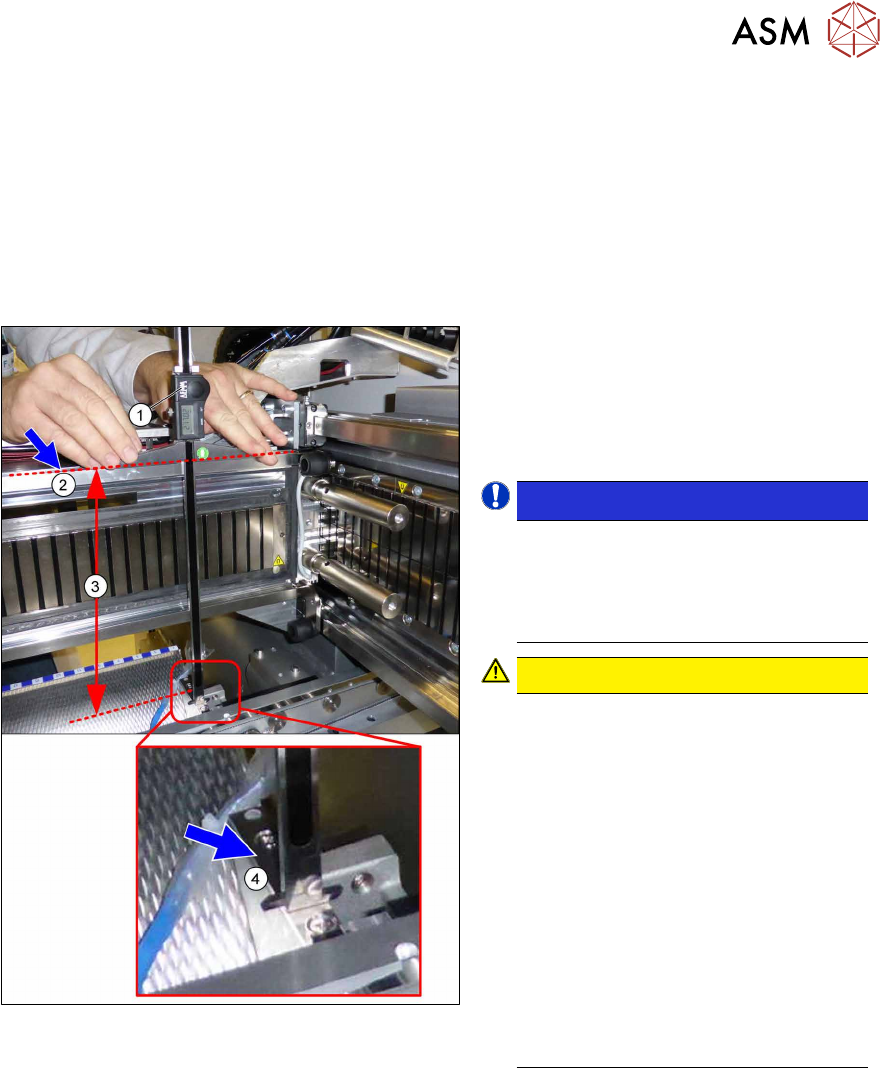

Abb.161: Übersicht über den Messvorgang
1. Messschieber
2. Oberkante der oberen Linearführung
der X‑Achse
3. Einstellmaß (277+/‑0,2mm)
4. Auflagefläche des Pipettenwechslers
 HINWEIS!
Alternativ kann auch von der
Oberkante der unteren
Führungsschiene des Portals
gemessen werden. Hier beträgt der
Abstand 116,0+/-0,2mm.
.
 VORSICHT!
Nur bei Option Mixed-Mode
Beachten Sie ggf. die bei Option
Mixed-Mode abweichenden Mess-
werte:
Einbauhöhe PPW:
280,65 +/ 0,2 mm
gemessen von der Oberkante der obe-
ren Linearführung
ODER
119,65 +/ 0,2 mm
gemessen von der Oberkante der
unteren Linearführung
Siehe auch Montageanleitung "Option
Mixed-Mode – SIPLACE
TX2i" [00198536‑xx]
.
