7 Anhang
7.1 Auszüge aus der Serviceanleitung
90 Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019
Einstellung
GEFAHR
Starke Permanentmagnetfelder
Beachten Sie die Sicherheitshinweise in Abschnitt Sicherheitshinweise zu Arbeiten an
starken Magnetfeldern.
► Bauen Sie den Pipettenwechsler aus.
► Achten Sie darauf, dass bei der folgenden Messung die Messschieberspitze für die Innen-
messung nicht die Magnetleiste berührt, da diese sonst verkratzen kann!
VORSICHT
Große Magnetkräfte
Legen Sie ggf. eine geeignete Kunststoffplatte zwischen Magnet und Messschieber.
► Setzen Sie den Messschieber(1) auf die Oberkante der oberen Linearführung(2) der
X‑Achse auf und messen Sie bis zur Auflagefläche des Pipettenwechslers(4).
► Halten Sie den Messschieber senkrecht.
► Das Einstellmaß(3) beträgt 277+/‑0,2mm.
(Abweichende Werte für Option Mixed-Mode siehe oben.)
Sie können die Höhe ggf. durch Entfernen oder Hinzufügen von PPW-Abstimmplatten
anpassen.
VORSICHT
Crashgefahr!
Legen Sie nicht zu viele Abstimmplatten unter.
► Kalibrieren Sie die Position des Pipettenwechslers.
7.1.2.2 Höhe der Pipettenstation einstellen
Teile, Hilfsmittel und Werkzeug
●
Messschieber
●
Abstimmplatten: Auflage für Pipetten-Abwurfvorrichtung [03039514-xx]
Einstellung

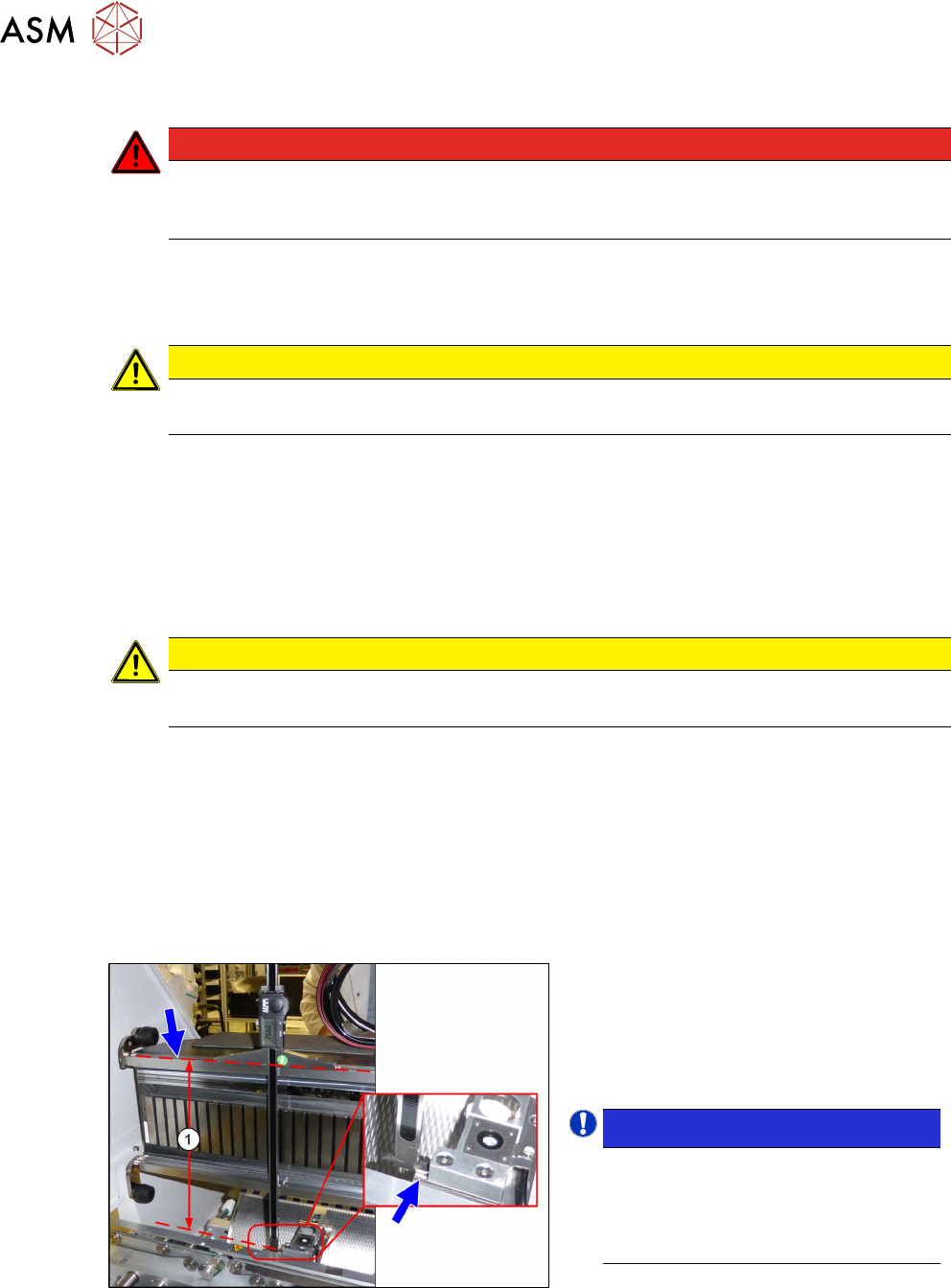

Abb.162: Einstellung der Höhe der Pipettenstation
(am Beispiel der Standard-Pipettenstation)
► Der Abstand (1) zwischen der Auflage-
fläche der Pipettenstation und der
Oberkante der oberen Führungsschie-
ne des Portals muss
266,0+0,1/‑0,3mm betragen.
Legen Sie ggf. Abstimmplatten bei.
HINWEIS!
Alternativ kann auch von der Ober-
kante der unteren Führungsschiene
des Portals gemessen werden. Hier
beträgt der Abstand
105,0+0,1/-0,3mm.
.
7 Anhang
7.1 Auszüge aus der Serviceanleitung
Bedienungsanleitung SIPLACE TX V1/V2 Serie JEDEC Tray Feeder (JTF-ML2) 11/2019 91
7.1.2.3 Jumper am Pipettenwechsler
Übersicht

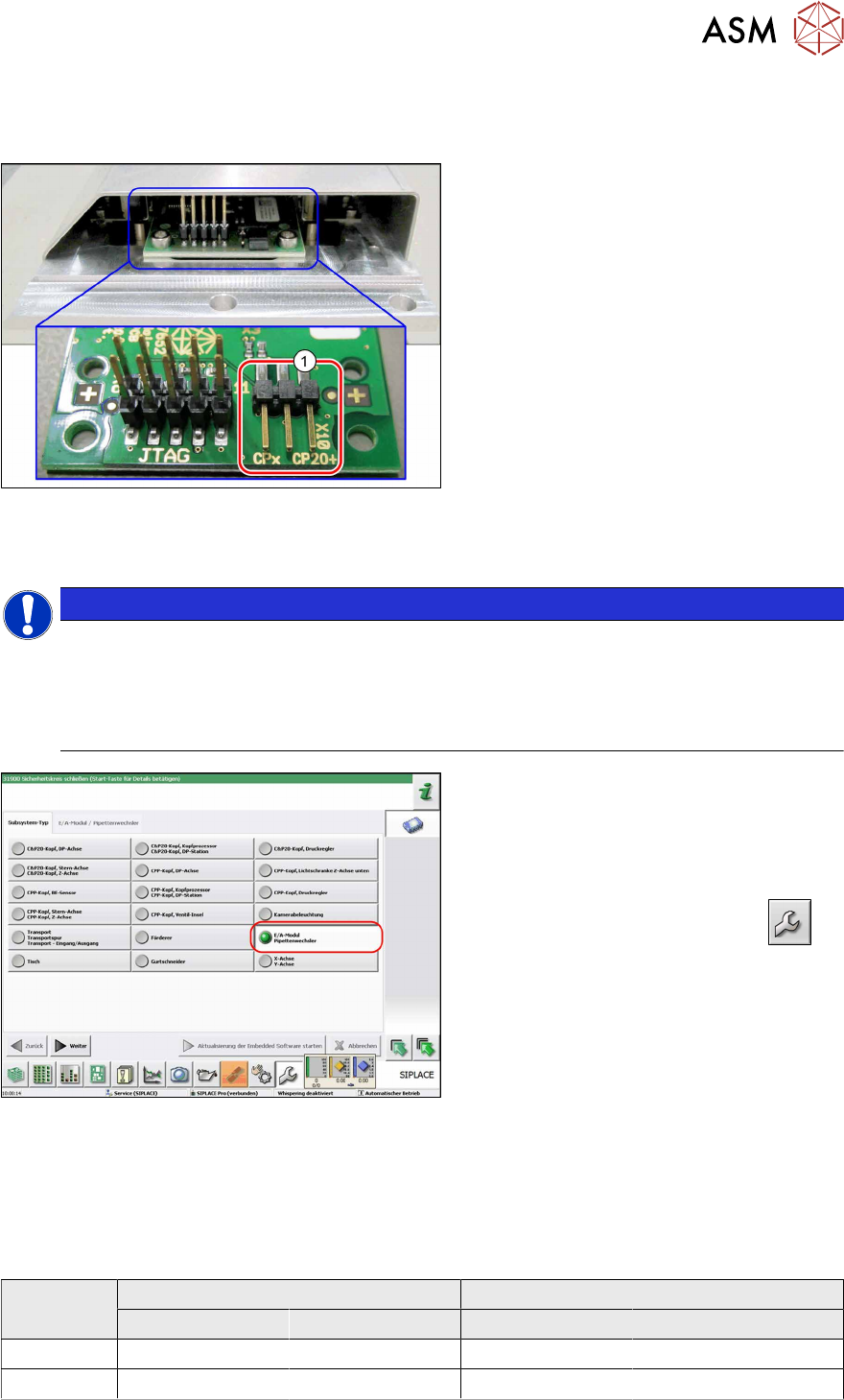

Abb.163: Jumper am Pipettenwechsler
1. Jumper X10
An folgenden Pipettenwechslern muss der
Jumper X10 eingestellt werden:
●
Pipettenwechsler Grundaufbau
CPx ‑ kurz [03147925‑xx]
(ersetzt [03103649‑xx], [03062463‑xx])
●
Pipettenwechsler Grundaufbau
CPx – lang [03147324-xx]
●
Pipettenwechsler Grundaufbau
CPx – lang [03103514-xx]
Vorbereitung
HINWEIS
Vor dem Einbau
Bauartbedingt muss die Einstellung vor dem Einbau in die Maschine erfolgen.
► Wird der neue Pipettenwechsler als Ersatzteil in eine Maschine mit EA-Modul-
Ansteuerung eingebaut, dann muss der Jumper immer auf Pin 1-2 umgesteckt
werden.
Abb.164: EA-Modul-Ansteuerung prüfen
Um zu Überprüfen, ob eine Maschine mit
EA-Modul-Ansteuerung vorliegt gehen Sie
wie folgt vor:
► Wechseln Sie in die Bedienebene
Service.
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche
Embedded Software.
► Klicken Sie auf die Schaltfläche
Subsystem aktualisieren.
► Ist eine EA-Modul-Ansteuerung vorhan-
den, dann steht bei E/A-Modul der Ein-
trag Pipettenwechsler.
Einstellung
► Stellen Sie am Jumper den korrekten Wert abhängig von Kopftyp, Software und Ansteuer-
methode ein.
Jumper X10
Kopf SW <= 706.x SW >= 707.x
E/A-Controller XFCU E/A-Controller XFCU
CPx, DLM 1-2 1-2 1-2 2-3
C&P20P --- --- --- 2-3 (Werkseinstellung)
