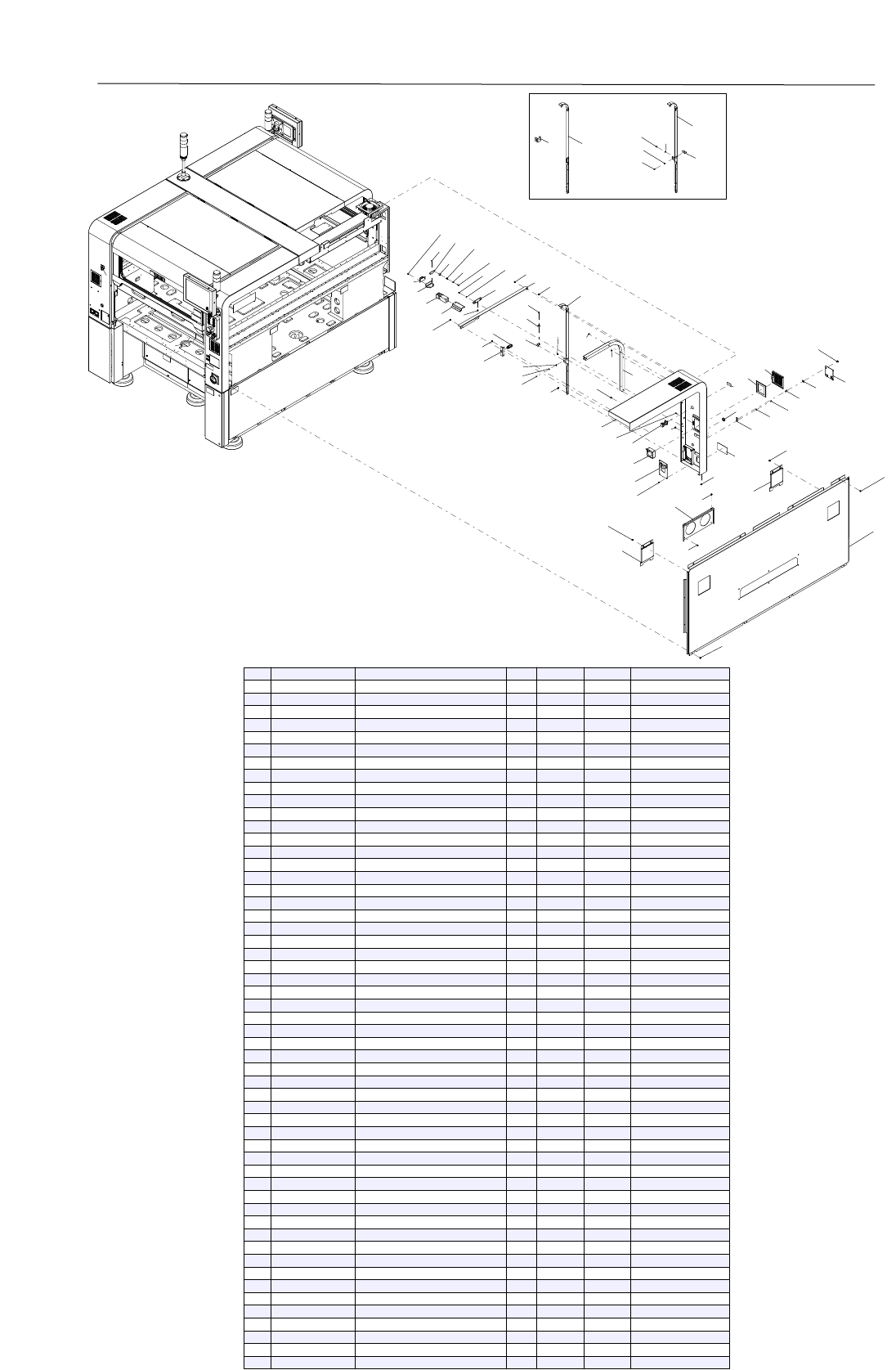

Top Cover 1
Cover
KLW-1411
2-1
OLD
Fig 1
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
90990-01J011
BOLT HEX,SOCKET HEAD
2
2
90990-01J038
BOLT HEX,SOCKET HEAD
4
3
90990-12J001
SCREW, BIN. HEAD W/W
18
4
90990-12J006
SCREW, BIN. HEAD W/W
1
5
90990-41J048
COLLAR
1
6
90K41-001290
LABEL,WARNING
1
7
91312-03006
BOLT HEX,SOCKET HEAD
2
8
91312-03010
BOLT HEX,SOCKET HEAD
1
8-1
92012-03010
BOLT,BUTTON HEAD
1
OK
MN70156-2016/8/9
9
91312-04006
BOLT HEX,SOCKET HEAD
6
10
91312-04010
BOLT HEX,SOCKET HEAD
1
11
91312-04012
BOLT HEX,SOCKET HEAD
1
12
91312-08035
BOLT HEX,SOCKET HEAD
1
13
KH1-M13A9-00
BUSH
1
14
KHY-M5126-00
SAFETY SWITCH
1
DS/SL
15
KLF-M1318-00
COVER 18
1
16
KLF-M13B3-00
SCREW,PLASTIC HEAD
1
17
KLF-M6680-30
HNS,ADAPTER USB
2
18
KLH-M5126-00
SAFETY DOOR LOCK SW
1
DL
19
KLW-M1301-01
COVER 1
1
20
KLW-M130B-00
COVER,SW.
1
21
KLW-M130C-01
BRKT.,KEYBOARD
1
22
KLW-M130D-01
DOOR,COVER 1
1
23
KLW-M130G-01
BRKT.,USB
1
24
KLW-M131C-00
BRKT.1,CONNECTOR
1
25
KLW-M131E-00
PLATE,CONNECTOR
1
26
KLW-M1341-00
RAIL R,COVER9
1
27
KLW-M135A-00
PLATE,STOPPER
1
28
KLW-M135D-00
STAY,MAGNET
1
29
KLW-M135F-00
STOPPER
1
30
KLW-M135G-01
BRKT.,STOPPER
1
30-1
KLW-M135G-02
BRKT.,STOPPER
1
NG
MN10037-2016/1/21
31
KLW-M135H-00
BRKT.2,STOPPER
1
31-1
_
1
delete
MM40202-2015/5/19
32
KLW-M137C-00
COVER,PANEL C
1
Fig 1
32-1
KLW-M137C-01
COVER,PANEL C
1
2-3.2x10
NG
MM40202-2015/5/19
32-2
KLW-M137C-02
COVER,PANEL C
1
2-4.5x10.5
NG
MN10037-2016/1/21
33
KLW-M137E-00
COVER,PANEL E
1
34
KLW-M1381-00
MOUNT,MONITOR
1
35
KLW-M1382-00
BRKT.,MOUNT
1
36
KLW-M1383-00
STAY,LCD UNIT
1
37
KLW-M1384-00
BRACKET,LCD
1
38
KLW-M1385-00
STAY,PAT LIGHT
1
39
KLW-M1386-00
BRKT.,PAT LIGHT
1
40
KLW-M13D6-00
SEAL 1(YSM20)
1
41
KLW-M13NA-00
FILTER,FAN 2
1
42
KLW-M13NC-01
COVER 1-2
1
43
KLW-M13ND-00
COVER,FAN 2
1
44
KLW-M26F9-01
BRKT.1,COVER 1
1
45
KLW-M3T0H-00
COUPLER,SOCKET
1
46
KLW-M6185-90
FAN MOTOR ASSY
1
47
KV5-M1130-00
CATCH MG.
1
48
KX0-M418J-00
CUSHION
1
49
92902-03200
WASHER,PLAIN
2
50
92902-04200
WASHER,PLAIN
3
51
92902-08200
WASHER,PLAIN
2
52
95602-08100
NUT, U
1
53
97602-03106
SCREW PAN HEAD W/WASHER
2
54
98902-03006
SCREW BINDING HEAD
2
55
90172-00J040
WASHER, EXTL, TOOTHED
2
MN10037-2016/1/21
56
91312-04006
BOLT HEX,SOCKET HEAD
2
MN10037-2016/1/21
27
2
26
6
17
42
28
4
35
2
19
37
2
43
27
12
36
24
39
22
47
37
38
1
5
48
8
42
2
50
10
23
30
49
8
3
2
42
25
13
29
34
33
2
40
21
20
2
40
11
2
9
18
7
15
14
29
2
16
2
31
2
9
32
42
41
44
45
29
31
2
2
46
OLD
Fig 1
27
2
26
6
17
42
28
4
35
2
19
37
2
43
27
12
36
24
39
22
47
37
38
1
5
48
8
42
2
50
10
23
30
49
8
3
2
42
25
13
29
34
33
2
40
21
20
2
40
11
2
9
18
7
15
14
29
2
16
2
31
2
9
32
42
41
44
45
29
31
2
2
46

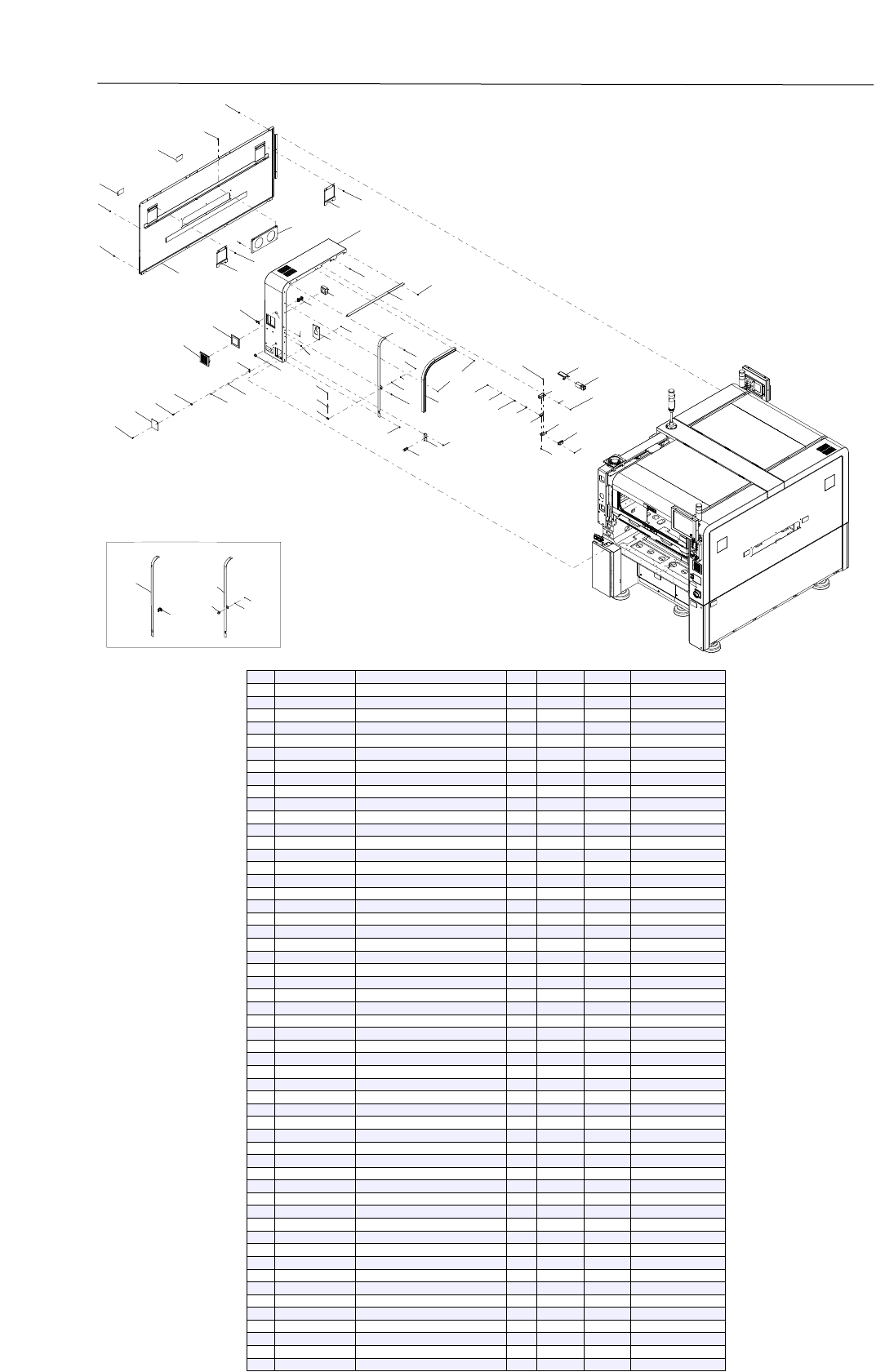

Top Cover 2
