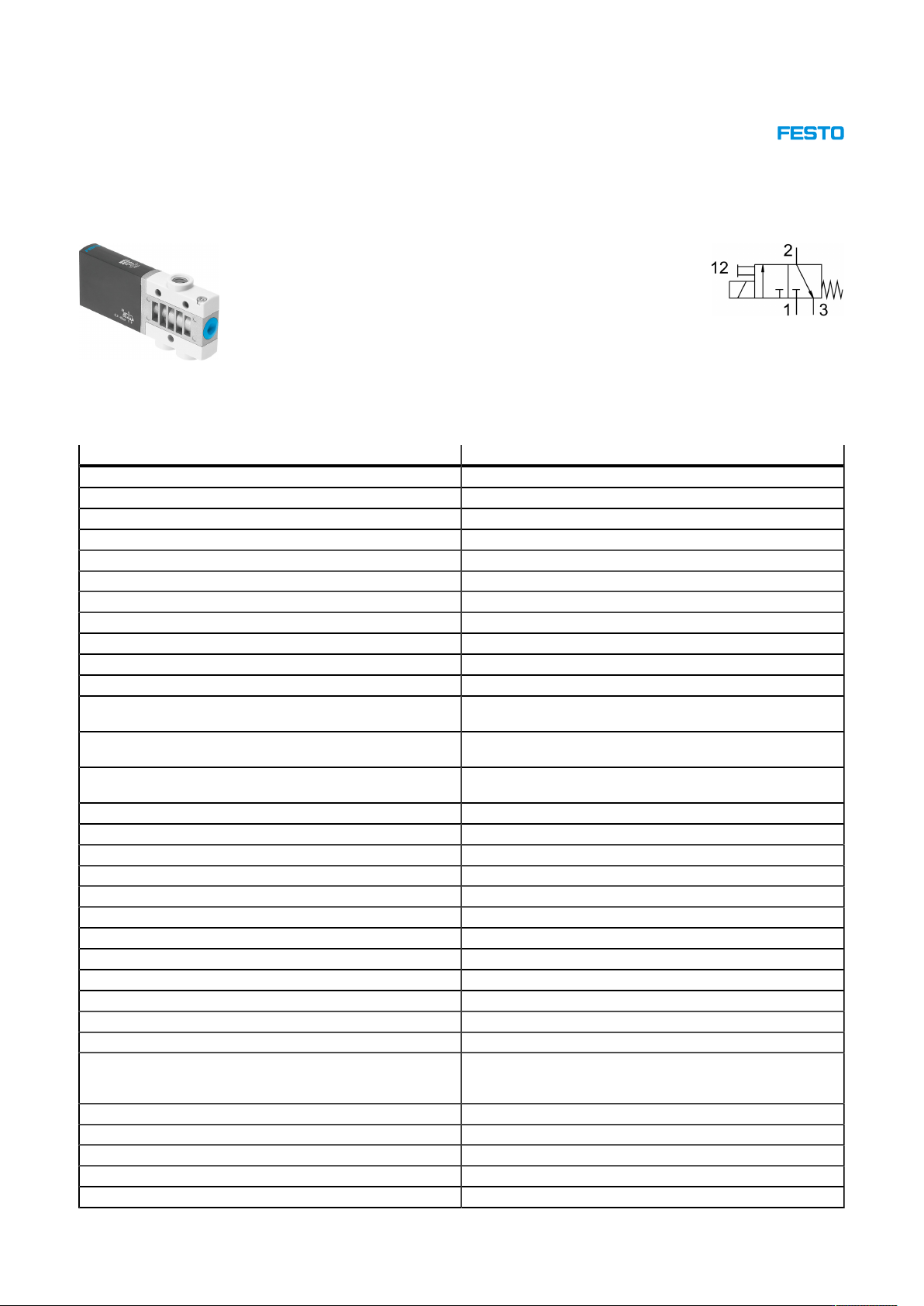

电磁阀
MHE3-MS1H-3/2G-1/8
订货号：
525147
数据表
特性 值
阀功能 两位三通，常闭，单稳态
驱动方式 电控
宽度
14 mm
标准标称流量
200 l/min
工作气口
G1/8
工作电压
24V DC
工作压力
-0.09 MPa ... 0.8 MPa
工作压力
-0.9 bar ... 8 bar
结构特点 压力释放提动阀
复位类型 弹簧复位
防护等级
IP65
认证
RCM
商标
c UL us -
认证
(OL)
CE
认证（见合格声明） 符合欧盟电磁兼容性指令
符合欧盟
RoHS
指令
CE
标记（见合格声明） 符合英国
EMC
指令
符合英国
RoHS
指令
公称通径
3 mm
网格尺寸
19 mm
宽度尺寸注意事项 阀之间的最小距离为
5 mm
排气功能 带节流选项
密封原理 软密封
安装位置 可选
手控装置 按钮式
先导类型 直接
流向 有限可逆
符号
00991308
搭接 重叠
反极性保护 双极性的
附加功能 火花抑制
保持电流降低
保护电路
工作压力，可逆
-0.09 MPa ... 0.1 MPa
工作压力，可逆
-0.9 bar ... 1 bar
工作压力，可逆
-13.05 psi ... 14.5 psi
最大开关频率
280 Hz
关闭时间
2.8 ms
2023/10/20 -
更新导致更改恕不另行通知
- Festo SE & Co. KG 1/2
特性 值
打开时间
2.3 ms
关闭时间公差
+10%/-50%
打开时间公差
+10%/-30%
从
1 Hz
开始的开关时间分布
0.2 ms
持续通电率
100%
线圈的特性参数
24 V
DC：低电流相位
1.6
W，高电流相位
6.5 W
允许的电压波动
+/- 10 %
工作介质 压缩空气，符合
ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级
2，符合
FN 942017-4
和
EN 60068-2-6
环境和介质温度的限制 与开关频率的关系（参见图表）
耐冲击性 冲击测试，严重性等级
2，符合
FN 942017-5
和
EN 60068-2-27
耐腐蚀等级
CRC 2 -
中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
介质温度
-5 °C ... 60 °C
环境温度
-5 °C ... 60 °C
产品重量
120 g
电气接口
2
针
插头
安装方式 带通孔
气接口，气口
1 G1/8
气接口，气口
2 G1/8
气接口，气口
3 G1/8
材料说明
RoHS
合规
密封件材料
HNBR
NBR
外壳材料 涂层压铸锌
螺钉材料 镀锌钢
2023/10/20 -
更新导致更改恕不另行通知
- Festo SE & Co. KG 2/2
