Betriebsanleitung 1 Option Keramiksubstrat-Zentrierung HS-50 Softwareversion SR.502.xx Ausgabe 01/01 1.3 Mechanische Keramiksubstrat-Zentrierung HS-50 13 GEF A HR Die folgen de Arbei t darf nu r vom Ei nrichter ausgeführ…
Stationserweiterungen / Hardware Betriebsanleitung SIPLACE HS-50
1.3 Mechanische Keramiksubstrat-Zentrierung HS-50 Softwareversion SR.502.xx Ausgabe 01/01
12
Legende:
1. Anschlag (-einheit) Satz 1, fester Anschlag
2. Anschlag (-einheit) Satz 2, fester Anschlag
3. Anschlag (-einheit) Satz 3, fester Anschlag
4. Anschlagschiene 1, 2 und 3, komplett (siehe Markierung 1, 2 und 3), beweglicher Anschlag
5. Zylinderstift zur Hubbegrenzung:
MUSS an Anschlagschiene 1 vorhanden sein.
HINWEIS:
Für 50mm bis 62mm breite Substrate, die LÄNGER sind als 50mm (z. B. doppelt so lange), wird
die der Anschlag Satz 1 (Festanschlag) zusammen mit der Anschlagschiene "" komplett (= be-
weglicher Anschlag montiert (siehe Tabelle, Abb. 1.3 - 4 und Abb. 1.3 - 5).
Betriebsanleitung 1 Option Keramiksubstrat-Zentrierung HS-50
Softwareversion SR.502.xx Ausgabe 01/01 1.3 Mechanische Keramiksubstrat-Zentrierung HS-50
13
GEFAHR
Die folgende Arbeit darf nur vom Einrichter ausgeführt werden.
Übergeordnet gelten die Sicherheitshinweise im Kapitel "Betriebssicherheit" der Betriebsanlei-
tung HS-50.
VOR allen Arbeiten muß die Maschine AUS-geschaltet und vom Netz getrennt sein.
Zusätzlich muß die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet sein.
Sichern Sie die Maschine während der Arbeiten gewissenhaft gegen andere Personen und gegen
unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des Automa-
ten...." beschrieben.
Å Der fahrbare BE-Wechseltisch bleibt angedockt.
Å Schalten Sie die Maschine AUS, wie im GEFAHR-Text oben beschrieben.
Å Die mechanische Keramiksubstrat-Zentrierung bleibt für die Anpassung an die Substratgröße
eingebaut.
Å Verschieben Sie das Y-Portal so, daß die Keramiksubstratzentrierung gut zugänglich ist.

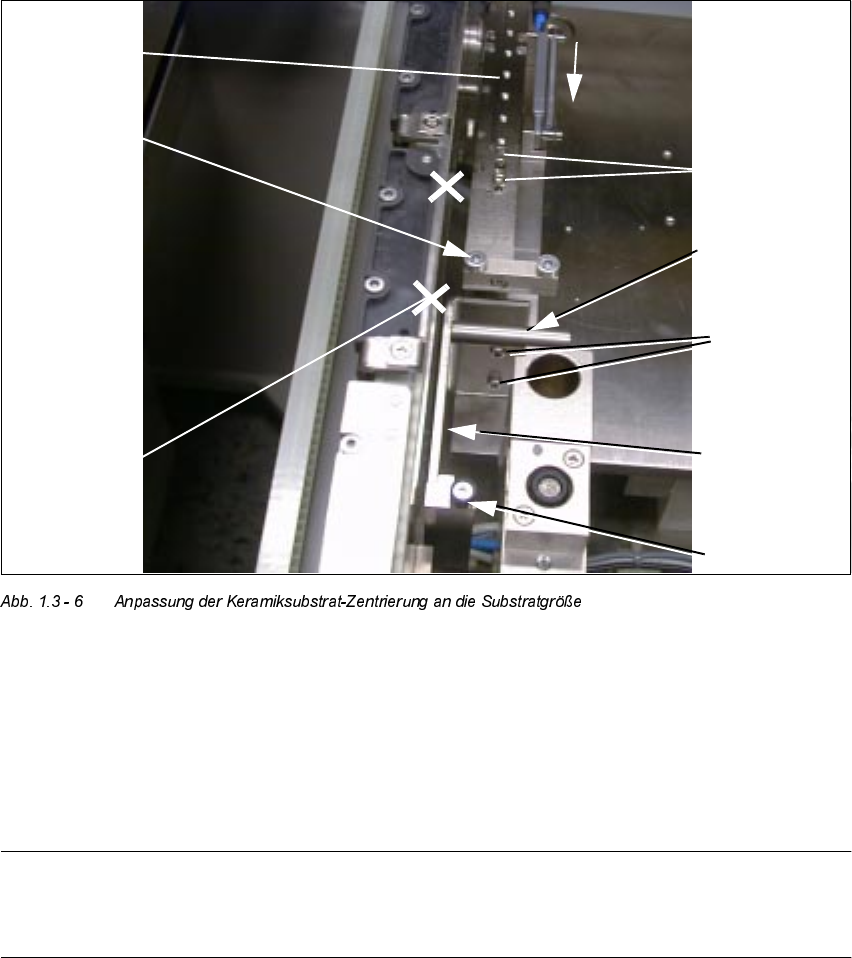

Å Lösen Sie die Befestigung der Anschlagschiene an der X-Schlitteneinheit (2 Innensechskant-
schrauben M 3, siehe Abb. 1.3 - 6).
Å Montieren Sie die je nach Substratgröße benötigte Anschlagschiene (siehe Tabelle oben, Abb.
1.3 - 4).
Stationserweiterungen / Hardware Betriebsanleitung SIPLACE HS-50
1.3 Mechanische Keramiksubstrat-Zentrierung HS-50 Softwareversion SR.502.xx Ausgabe 01/01
14
Å Lösen Sie die Befestigung der Anschlageinheit an der X-Schlitteneinheit (2 Innensechskant-
schrauben M3).
Å Montieren Sie die je nach Substratgröße benötigte Anschlageinheit (Satz 1, 2 oder 3, siehe
Tabelle oben, siehe Tabelle, Abb. 1.3 - 4).
Å Schalten Sie die Maschine und die Druckluft ein.
Å Führen Sie ggf. einen Probedurchlauf mit Substrat durch (siehe Abschnitt 1.7).
HINWEIS:
Wenn das Substrat beim Hochfahren der geöffneten Zentriereinheit angehoben wird, muß die
Stopperposition durch den EINRICHTER angepaßt werden, wie im Abschnitt 1.3.7 beschrieben
Rolle
2 Innensechs-
kantschraub.
<7UDQVSRUWULFKWXQJ
Anschlageinheit
(komplett
mit Rolle und
Anschlag-
schiene mit
Kugellagern
X-Schlitten-
einheit
(3 Varianten)
(3 Varianten)
M3 x 8
Verbindungs-
schiene muß
AUS-gebaut
sein!
Distanzbolzen
Distanzbolzen
2 Innensechs-
kantschraub.
M3 x 8
